18

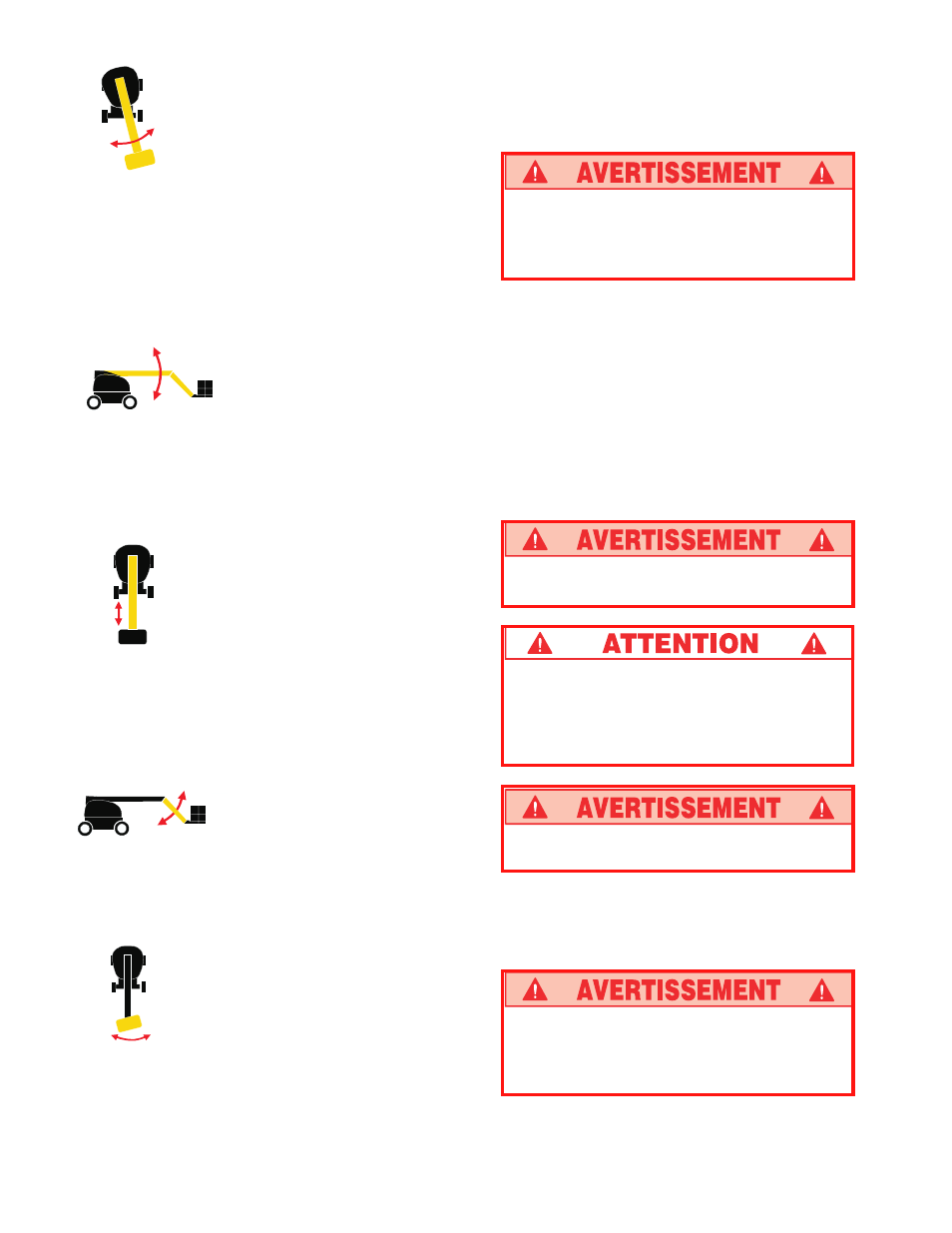

Rotation du revolver
Tout en enfonçant du pied l’interrupteur à pédale,
amener le levier de commande de rotation du bras
articulé à flèche à droite, pour faire tourner le revolver
vers la droite, et à gauche, pour le faire tourner vers la
gauche. Relâcher l’interrupteur pour arrêter la rotation.
La vitesse de la rotation du revolver sera proportionnelle
à la course du levier de commande. S’assurer que la
zone entourant le bras articulé à flèche est exempte de
tout obstacle avant d’effectuer la rotation du revolver.
Élévation de la flèche
Tout en enfonçant du pied l’interrupteur à pédale,
amener le levier de commande vers l’avant pour élever
la flèche et le ramener en arrière pour abaisser celle-ci.
Relâcher le levier de commande pour arrêter la ma-
noeuvre d’élévation/d’abaissement. L’élévation de la
flèche fonctionne à une vitesse proportionnelle à la
course du levier de commande.
Déploiement de la flèche
Tout en enfonçant du pied l’interrupteur à pédale, amener
vers l’arrière le levier de commande de la rallonge de
flèche pour déployer la flèche, l’amener vers l’avant pour
escamoter la flèche. Relâcher le levier de commande pour
arrêter la manoeuvre de déploiement/d’escamotage. Le
déploiement de la flèche fonctionnera à une vitesse
proportionnelle à la course du levier de commande.
Élévation du bras
en porte-à-faux
Tout en enfonçant du pied l’interrupteur à pédale,
amener le levier de commande du bras en porte-à-faux
vers l’avant pour élever le bras en porte-à-faux, et
l’amener vers l’arrière pour abaisser le bras. Relâcher le
levier de commande pour arrêter la manoeuvre
d’élévation/d’abaissement.
Rotation de la plate-forme
Tout en enfonçant du pied l’interrupteur à pédale,
commuter l’interrupteur de commande vers la gauche,
pour faire tourner vers la gauche, ou vers la droite, pour
faire tourner vers la droite. Relâcher l’interrupteur pour
arrêter la rotation.
FONCTIONNEMENT DE SECOURS
En cas de panne de l’engin, il est possible d’abaisser
manuellement le dispositif d’élévation en observant la
marche à suivre ci-après.
NE JAMAIS descendre du dispositif d’élévation
en position élevée. Si les commandes ne
répondent pas, observer la marche à suivre
d’abaissement d’urgence.
Abaissement du dispositif
d’élévation
1. Engager l’interrupteur du bloc d’alimentation
auxiliaire.
2. Actionner toute fonction du bras articulé à flèche de
la façon habituelle.
Nota : La batterie auxiliaire permet un (1) cycle
d’abaissement d’urgence et doit être rechargée
ensuite. Elle se recharge lorsque le moteur tourne.
REMORQUAGE DE SECOURS
Caler les roues avant de désengager les
moyeux. La machine risque de rouler.
NE PAS remorquer la machine à une vitesse
supérieure à 5 km/h (3 mi/h). Un déplacement à
une vitesse supérieure à celle-ci endommagera
les composants d’entraînement et annulera la
garantie.
Il n’y a pas de frein lorsque les chapeaux
centraux sont installés en position inversée.
N’exécuter les opérations suivantes que lorsque la
machine refuse de fonctionner de façon autonome et
qu’il est nécessaire de la déplacer, ou lorsqu’on veut la
hisser au treuil sur une remorque pour fin de transport.
NE PAS utiliser une machine qui est
endommagée ou défectueuse. Étiqueter cette
machine et la mettre hors service jusqu’à ce
qu’elle ait été réparée.
