23
Fiche technique*

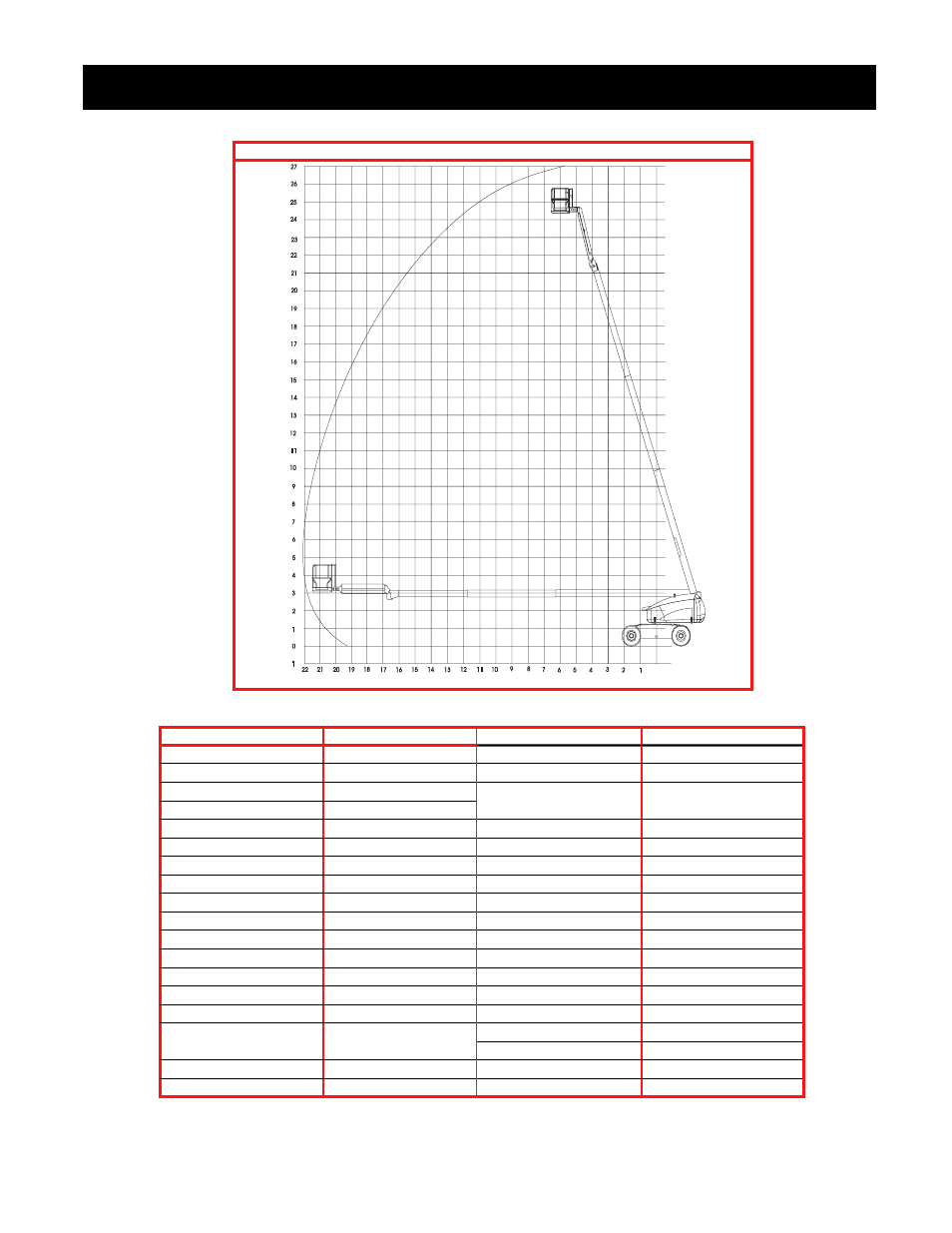

SCHÉMA DES PORTÉES
DIMENSIONS EN MÈTRES
ÉLÉMENT CARACTÉRISTIQUES
Hauteur de travail max. 26,4 m (86 pi)
Hauteur max. de la plate-forme 24,4 m (80 pi)
Marche de plate-forme, haut 0,3 m (12 po)
Hauteur max. au déplacement 8 m (26,2 pi)
Portée horizontale 22 m (72 pi)
Rotation du revolver 360 degrés continus
Rotation de la plate-forme 180 degrés
Déportement de l’arrière 0,99 m (essieux déployés)
Longueur du bras en porte-à-faux 2,4 m (8 pi)
Arc du bras en porte-à faux 140 degrés
Rayon de braquage intérieur 3,01 m (10 pi.)
Vitesse de déplacement (abaissée) 5,23 km/h (3,25 mi/h)
Vitesse de déplacement (élevée) 1,12 km/h (0,7 mi/h)
Pente gravissable max. Diesel 40%
Dim., plate-forme 1,8 m std. 2,4 m en option
Pneus 15-22,5 16 plies, sculpture à barrettes,
7 bar (100 lb/po 2 )
Pneus (option Elev8) 18 plis, 18 x 22,5, remplis de mousse
Commandes Rég. proportionnelle, électriques
* Ces caractéristiques peuvent être changées sans préavis. La liste des pièces et les
consignes d’entretien détaillées se trouvent dans le Manuel d’entretien.
ÉLÉMENT CARACTÉRISTIQUES
Hauteur, garde-corps 1,1 m (45 po)
Hauteur, plinthes 0,15 m (6 po)
Maximum (illimité)
capacité de la plate-forme
272 kg (600 lb)
Nombre maximum d’occupants 2
Poids/Diesel 14696 kg (32400 lb)
Poids (option Elev8) +998 kg (+2200 lb)
Hauteur hors-tout (escamoté) 2,7 m (9 pi)
Longueur hors-tout (escamoté) 11,5 m (37 pi, 8 po)
Largeur hors-tout 2,4 m (8 pi)
Largeur hors-tout (déployé) 3,2 m (10 pi, 6 po)
Largeur hors-tout (Elev8) 0,10 m (+ 4 po)
Empattement 2,9 m (9 pi, 6 po)
Garde au sol 0,28 m (11 po)
Moteur/Diesel Perkins 1004-42 86 hp
Tension du circuit électrique 12 V c.c.
Pression hydraulique maximum 345 bar (5000 lb/po 2 )
Niveau sonore maximum 80dB
