30
1. Sicherstellen, daß die Arbeitsbühne ganz
abgesenkt und das Drehgestell so geschwenkt ist,
daß die Arbeitsbühne an der Rückseite der
Maschine zu stehen kommt.
2. Mit Bezug auf Abbildung 7 alle vier Antriebsnaben
entkoppeln. Zwei Schrauben und die mittlere Kappe
entfernen. Mittlere Kappe wieder in umgekehrter
Richtung einbauen.
3. Zum Abschleppen der Maschine eine
entsprechende Kette oder ein Seil ausreichender
Stärke an den vorderen oder hinteren
Verankerungsösen befestigen.
4. Wenn das Gerät transportbereit ist, Unterlegkeile
entfernen. Durch Schleppen oder eine Winde in die
gewünschte Stellung bringen und die Unterlegkeile
wieder unterlegen.
5. Alle vier Antriebsnaben durch Wiedereinbau der
mittleren Kappen in der ursprünglichen
Einbaurichtung koppeln.
NACH TÄGLICHEM GEBRAUCH
1. Sicherstellen, daß die Arbeitsbühne vollständig
abgesenkt ist.
2. Maschine auf ebenem Boden abstellen,
vorzugsweise überdacht, und gegen mutwillige
Beschädigung, Eingriffe durch Kinder und
unbefugte Inbetriebnahme sichern.
3. Beide Notaustaster hineindrücken.
4. Schlüsselschalter auf OFF (Aus) drehen und
Schlüssel abziehen, um eine unbefugte
Inbetriebnahme zu verhindern.
MASCHINEN MIT
SONDERAUSRÜSTUNG ELEV-8
Bei Maschinen mit der Sonderausrüstung Elev8
können bei drei Grad Steigung und festem Boden
sämtliche Funktionen ausgeführt werden.
Maschinen mit der Sonderausrüstung Elev8
dürfen nur benutzt werden, wenn sie mit
schaumstoffgefüllten Reifen ausgerüstet sind.
Andernfalls ist die Maschine aus dem Betrieb
zu ziehen und vor Wiederinbetriebnahme eine
geeignete Reifen-Radkombination zu montieren.
Wenn das Kippwarnsignal ertönt und die
Maschine nicht funktioniert, fährt man den
Ausleger ein, senkt die Plattform ab und fährt
die Maschine an eine Stelle mit festem Boden
und weniger als drei Grad Steigung.
Transport
ACHTUNG Zum Transportieren der Maschine müs-
sen die Achsen völlig eingefahren sein. Die
Maschine muß beim Einfahren der Achsen vorwärts
oder rückwärts gefahren werden. Sicherstellen, daß
alle vier Räder gut sichtbar sind und sich im
Maschinenbereich weder Personen noch
irgendwelche Hindernisse befinden.
1. Den Schalter für das Aus- und Einfahren der
Achsen auf Retract (Einfahren) stellen.
2. Maschine vorwärts oder rückwärts fahren. Dabei
werden die Achsen eingefahren.
3. Wenn die Achsen voll eingefahren sind, geht die
Leuchte Achse eingefahren – am oberen
Steuerpult) an.
4. Die Maschine kann nunmehr verladen werden.
DURCH KRAN
1. Sicherstellen, daß der Ausleger voll abgesenkt und
eingefahren ist.
2. Gurte nur an den Hubösen des Fahrwerks
befestigen. Sicherstellen, daß die Gurte so angelegt
sind, daß das Gerät beim Heben waagerecht bleibt.
Beim Anheben der Maschine ist ein Sicher-
heitsabstand einzuhalten.
Die Technischen Daten auf der Rückseite
berücksichtigen. Es muß gewährleistet sein,
daß der Kran und die Schlingen eine für das
Gewicht des Geräts ausreichende Tragkraft
besitzen.

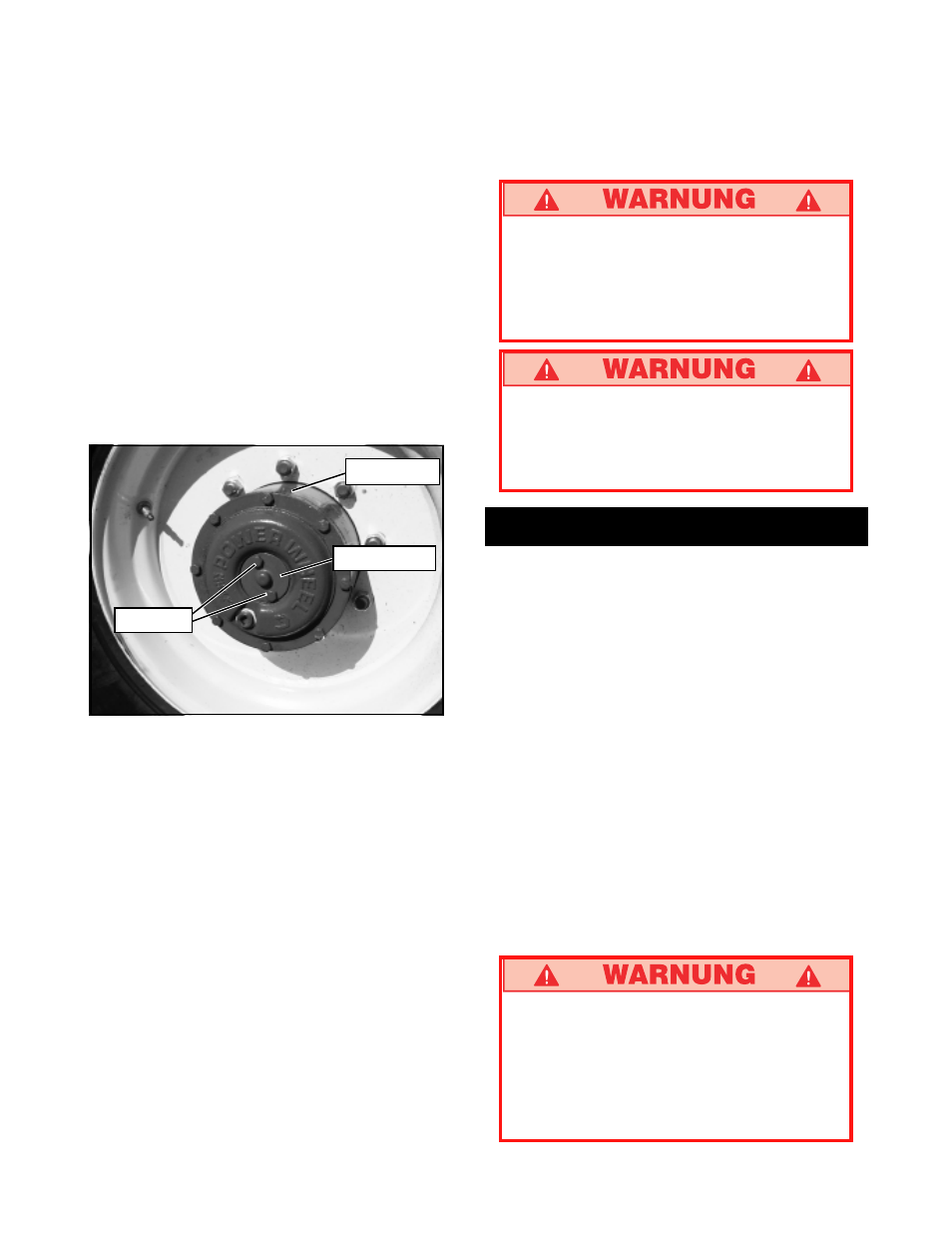

Abbildung 7: Antriebsnabe
(gezeigt: Betriebsstellung)
Schrauben
Antriebsnabe
Mittlere Kappe
