PAR CAMION OU REMORQUE
1. S’assurer que la flèche est complètement abaissée
et escamotée.
2. Manoeuvrer la machine jusque sur la plate-forme du
camion/de la remorque.
3. Au moment du hissage au treuil, suivre les
instructions pour le remorquage de secours données
en page 18. Fixer le câble de treuillage aux étriers
d’arrimage avant.
Ne pas déplacer la machine au treuil à plus de
5 km/h (3 mi/h).
4. Après le remorquage au treuil, s’assurer que les
quatre (4) moyeux d’entraînement sont réengagés
en replaçant chaque chapeau central selon son
orientation d’origine.
5. Installer la goupille de blocage pivotante.
6. Attacher solidement la machine au véhicule de
transport à l’aide de chaînes/sangles d’une capacité
de charge adéquate (se reporter à la fiche technique
au verso de cette page) fixées aux étriers d’arrimage
du châssis (voir figures 8 et 10).
7. Placer des blocs de bois de 10 cm x 20 cm x 91 cm
(4 po x 8 po x 36 po) sous les poutrelles de support
de la plate-forme comme le montre l’illustration
(figure 9).
8. Fixer des sangles ou des chaînes aux crochets de
maintien de la nacelle. Éviter de serrer à bloc.
NE JAMAIS lever la machine lorsqu’elle se
trouve sur un camion ou une remorque.

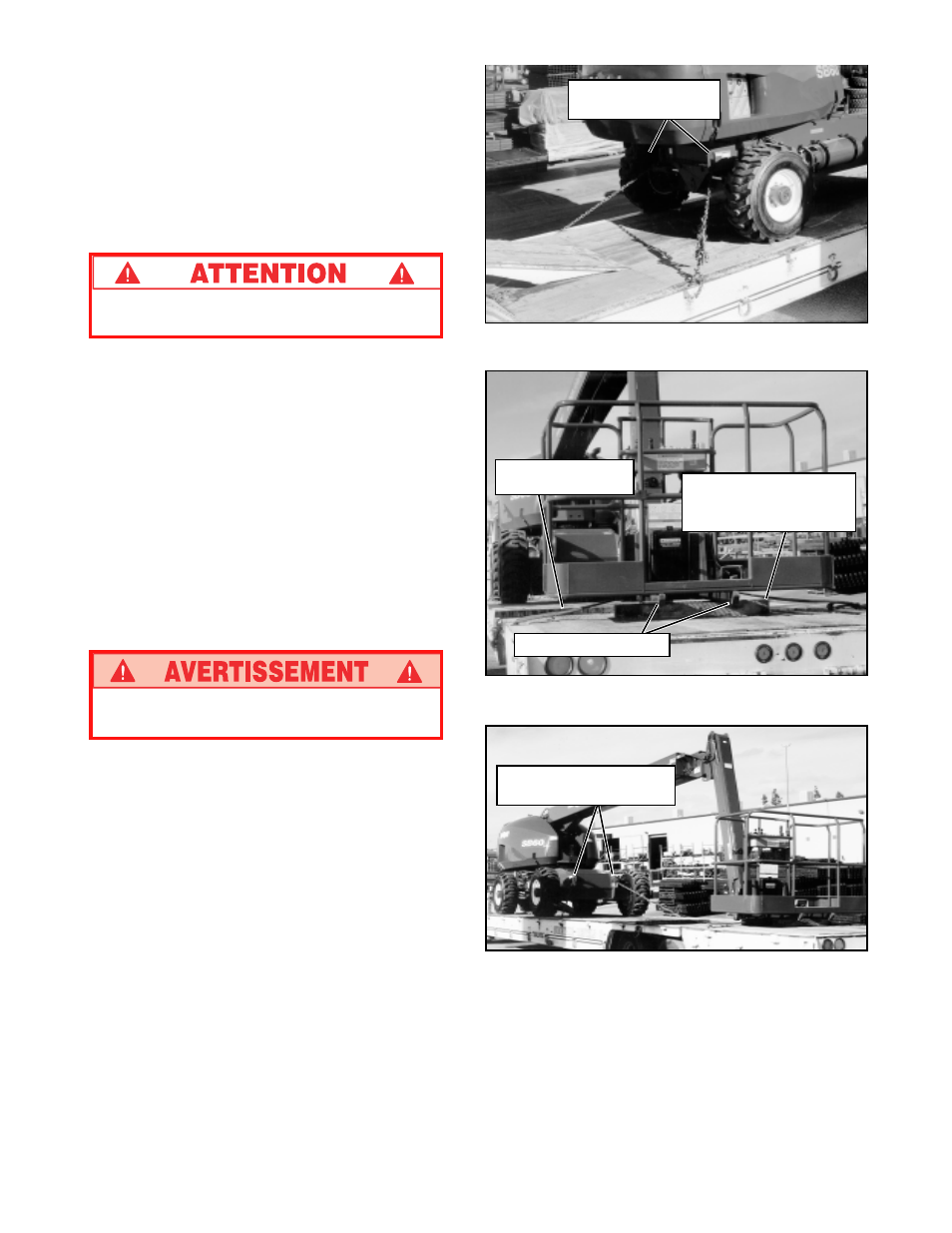

Figure 10 : Étriers d’arrimage-levage
du châssis arrière
Figure 9 : Assujettissement de l’engin
pour le transport
Figure 8 : Étriers d’arrimage-levage
du châssis avant
Étriers d’arrimage-
levage du châssis
Sangle d’arrimage
de la plate-forme Blocs de bois
1 0 cm x 20 cm x 91 cm
(4 po x 8 po x 36 po)
Poutrelles de support
Étriers d’arrimage-levage
du châssis
