Technische Daten*

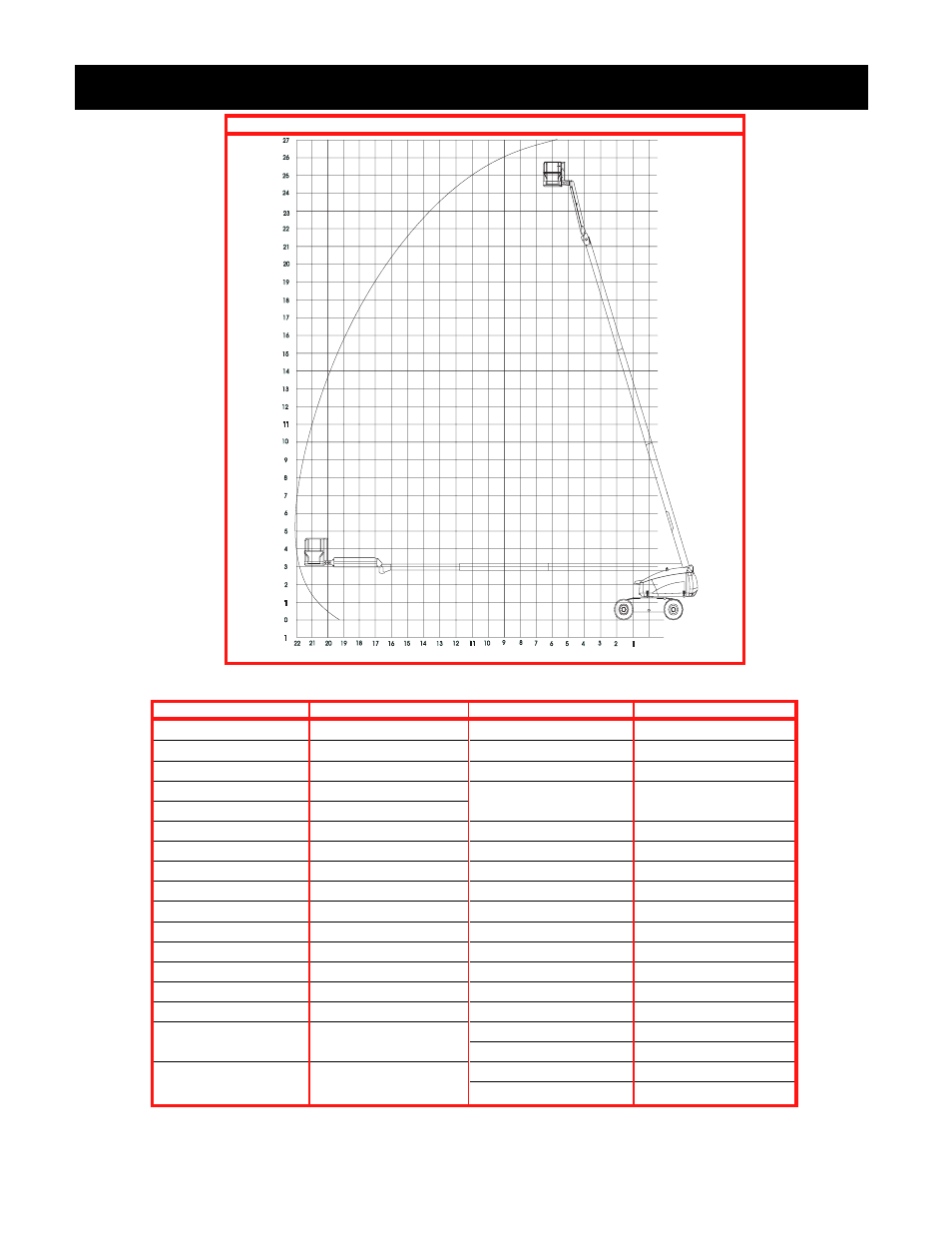

REICHWEITEN-DIAGRAMM
MASSE IN METER
* Änderung technischer Daten ohne vorherige Mitteilung vorbehalten. Bezüglich kompletter
Ersatzteil - und Wartungsangaben siehe Wartungshandbuch.
GEGENSTAND TECHNISCHE DATEN
Max. Arbeitshöhe 26,4 m (86 Fuß)
Max. Arbeitsbühnenhöhe 24,4 m (80 Fuß)
Arbeitsbühnen-Einstiegshöhe 0,3 m (12 Zoll)
Fahrbare Höhe 8 m (26,2 Fuß)
Horizontale Reichweite 22 m (72 Fuß)
Drehgestell-Schwenkbereich 360 Grad, kontinuierlich
Arbeitsbühnen-Schwenkbereich 180 Grad
Heckausladung 0,99 m (Achsen ausgefahren)
Plattformarm Länge 2,4 m (8 Fuß)
Plattformarm Schwenkbereich 140 Grad
Innerer Wenderadius 3,01 m (10 Fuß)
Fahrgeschwindigkeit (gesenkt) 5,23 km/h (3,25 mph)
Fahrgeschwindigkeit (gehoben) 1,12 km/h (0,7 mph)
Steigfähigkeit Diesel 40%
Arbeitsbühnenfläche 1,8 m normal 2,4 m wahlweise
Reifen: 15-22,5 PR 16, Stollenprofil
(7 bar [100 psi])
Reifen (Sonderausrüstung Elev8) 18-22,5 PR18,
schaumstoffgefüllt
TECHNISCHE DATEN MAX. ARBEITSHÖH
Betätigungsorgane Electric Proportional
Höhe des Schutzgeländers 1,1 m (45 Zoll)
Fußbleche 0,15 m (6 Zoll)
Maximale (unbegrenzte)
Plattform-Tragfähigkeit
272 kg (600 lb.)
Max. Personenzahl 2
Gewicht \ Diesel 14696 kg (32,400 lb.)
Gewicht (Sonderausrüstung Elev8) +998 kg (+2200 lb.)
Gesamthöhe (in Ausgangsstellung) 2,7 m (9 Fuß)
Gesamtlänge (in Ausgangsstellung) 11,5 m (37 Fuß, 8 Zoll)
Gesamtbreite 2,4 m (8 Fuß)
Gesamtbreite (verlängert) 3,2 m (10 Fuß 6 Zoll)
Gesamtbreite (Elev8) 0,10 m (+ 4 Zoll)
Radstand 2,9 m (9 Fuß 6 Zoll)
Bodenfreiheit 0,28 m (11 Zoll)
Kraftquelle \ Diesel Perkins 1004-42 86 PS
Systemspannung 12 VDC
Maximaler Hydr.Druck 345 bar (5000 psi)
Maximaler Geräuschpegel 80dB
