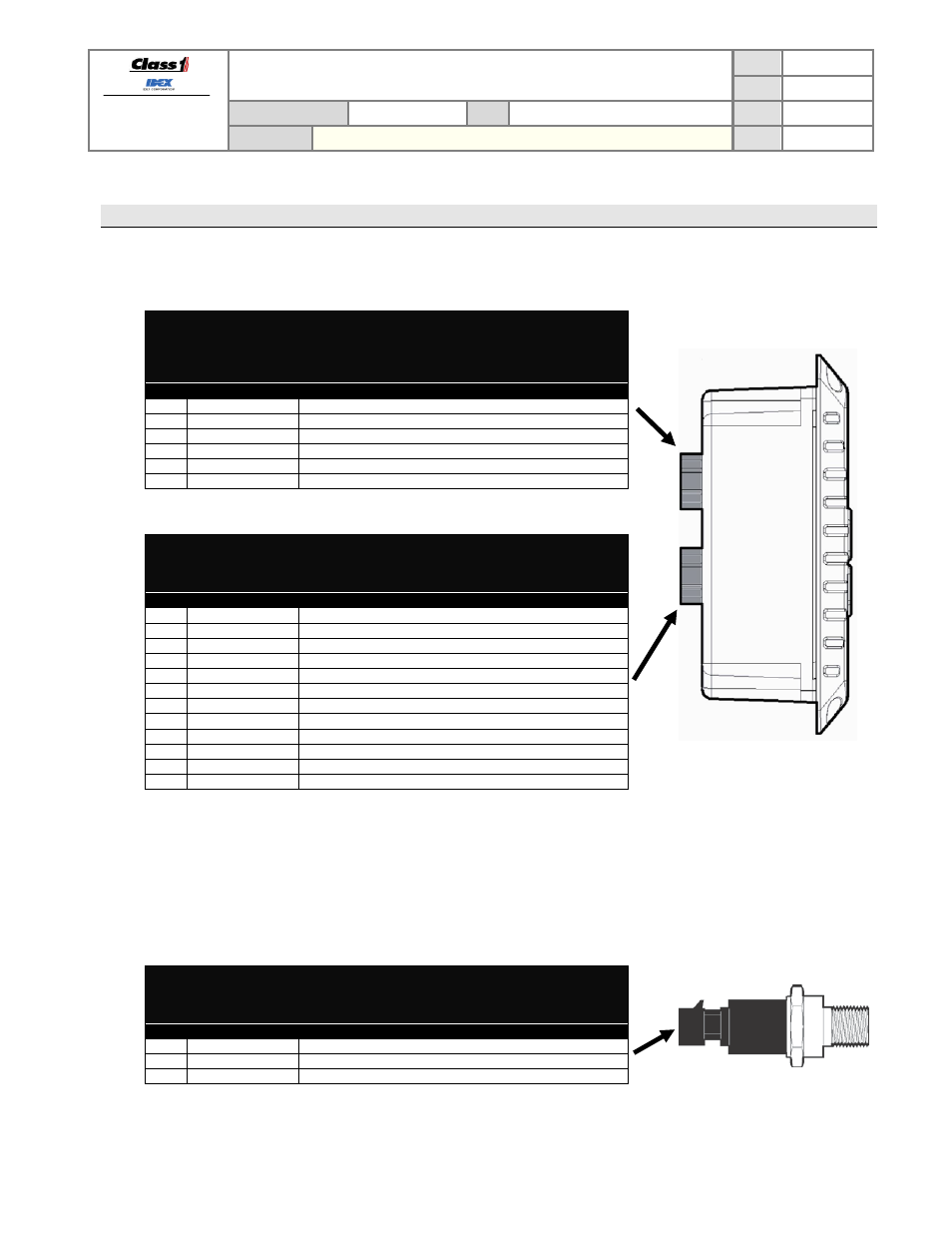

9. Connector Description
9.1. TPG connectors
The module has two connectors and the following definitions apply:
Mating connector: Deutsch DT06-6SA GRAY
Mating sockets: Deutsch 0462-201-16141
Gold mating sockets: Deutsch 0462-201-1631
Wedge lock: W6S Recommended wire gage: 16-18 AWG
PIN
CIRCUIT
DESCRIPTION
1
SUPPLY (+)
(
INPUT
)
– battery voltage
(+9VDC…+32VDC)
2
SUPPLY (-)
(
INPUT
)
– battery ground
3
ALARM (-)
(
OUTPUT
) – alarm active
(ground polarity, 250mA)
4
CAN HIGH
(
DATA
)
– SAE J1939 CAN 2.0B, 250Kbits/s *
5
CAN LOW
(
DATA
)
– SAE J1939 CAN 2.0B, 250Kbits/s *
6
CAN SHIELD
(
DATA
)
– SAE J1939 CAN 2.0B, 250Kbits/s *
*
Gold pins recommended for CAN connections.
Mating connector: Deutsch DT06-12SA GRAY
Mating sockets: Deutsch 0462-201-16141
Wedge lock: W12S Recommended wire gage: 16-18 AWG
PIN
CIRCUIT
DESCRIPTION
1
ENG REF (+)
(INPUT)
– analog signal reference
(+5VDC) *
2
THROT INTLK
(
INPUT
)
– throttle ready interlock
(positive polarity)
3
HI IDLE
(
INPUT
)
– high idle enable
(positive polarity)
4
OKAY TO PUMP
(
INPUT
)
– okay to pump interlock
(positive polarity)
(1)
5
Sensor GND
(
OUTPUT
) – pressure sensor ground
6
Sensor REF
(
OUTPUT
) – pressure sensor supply
(+5VDC)
7
Sensor SIGNAL
(
INPUT
)
– pressure sensor signal
(+0.5VDC to +4.5VDC)
8
ENG SIGNAL
(OUTPUT)
– analog signal control
(+0.5VDC to +4.5VDC) *
9
ENG REF (-)
(INPUT)
– analog signal reference
(ground) *
10
PUMP INTLK
(
INPUT
)
– pump engaged interlock
(positive polarity)
11
RELAY COM
(
INPUT
)
– remote throttle
(ground polarity) *
12
RELAY N.O.
(
OUTPUT
) – remote throttle activate
(ground polarity) *
*
These pins and wires are available with the analog signal harness (p/n 117683)
1
This input must be configured for operation – see section 5.2.34
9.2. Pressure sensor connector
The pressure sensor has one connector and the following definitions apply:
Mating connector: Packard 12078090
Mating sockets: Packard 12089290
Recommended wire gage: 16-18 AWG
PIN
CIRCUIT
DESCRIPTION
A
SUPPLY (-)
(
INPUT
)
– pressure sensor ground
B
SUPPLY (+)
(
INPUT
)
– pressure sensor supply
(+5VDC)
C
Signal
(
OUTPUT
) – pressure sensor signal
(+0.5VDC to +4.5VDC)
