GRUPPO PIGNONE
Mod. 28.46M PINION GROUP
LA10077
D.7
PAG . 64
REVISION DATE : 00/00 P / N : CA357248

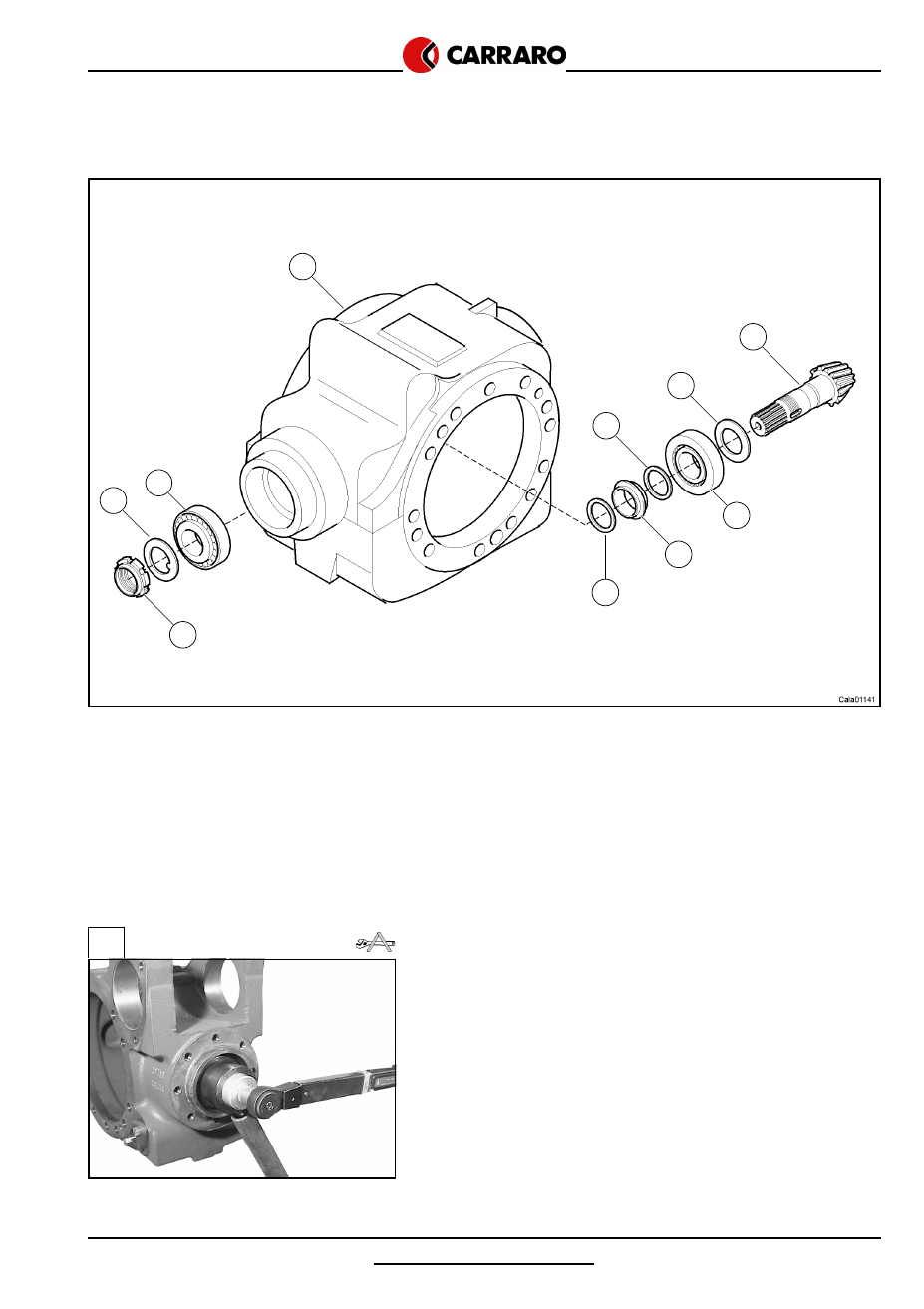

D.7 Pinion group
D.7.1 Disassembly
Some of the following pictures may not show exactly
your axle, but the process is the same.
Note: before disassemble the pinion group see the
procedure described in the section D.6.
D.7 Gruppo pignone
D.7.1 Smontaggio
Alcune figure che seguono potrebbero non mostrare
esattamente il vostro assale, ma la procedura rimane la
stessa.
Nota: per lo smontaggio del gruppo pignone vedi prima
le procedure descritte alla sezione D.6
1
Svitare la ghiera (10) di serraggio utilizzando le attrezzature CA119060
e CA715022.
Nota: operazione distruttiva per la ghiera (10).
Togliere la ghiera e recuperare la rondella fermo ghiera (9).
Unscrew the lock nut (10) using special tools CA119060 and
CA715022.
Note: this operation will irretrievably damage the lock nut (10).
Remove the lock nut and collect its retaining washer (9).
8
3
4
5
7
2
1
9
10
6
