Reparaturanleitung A6VM
Repair Instructions A6VM
RDE 91604-01-R/08.96
10 Brueninghaus Hydromatik

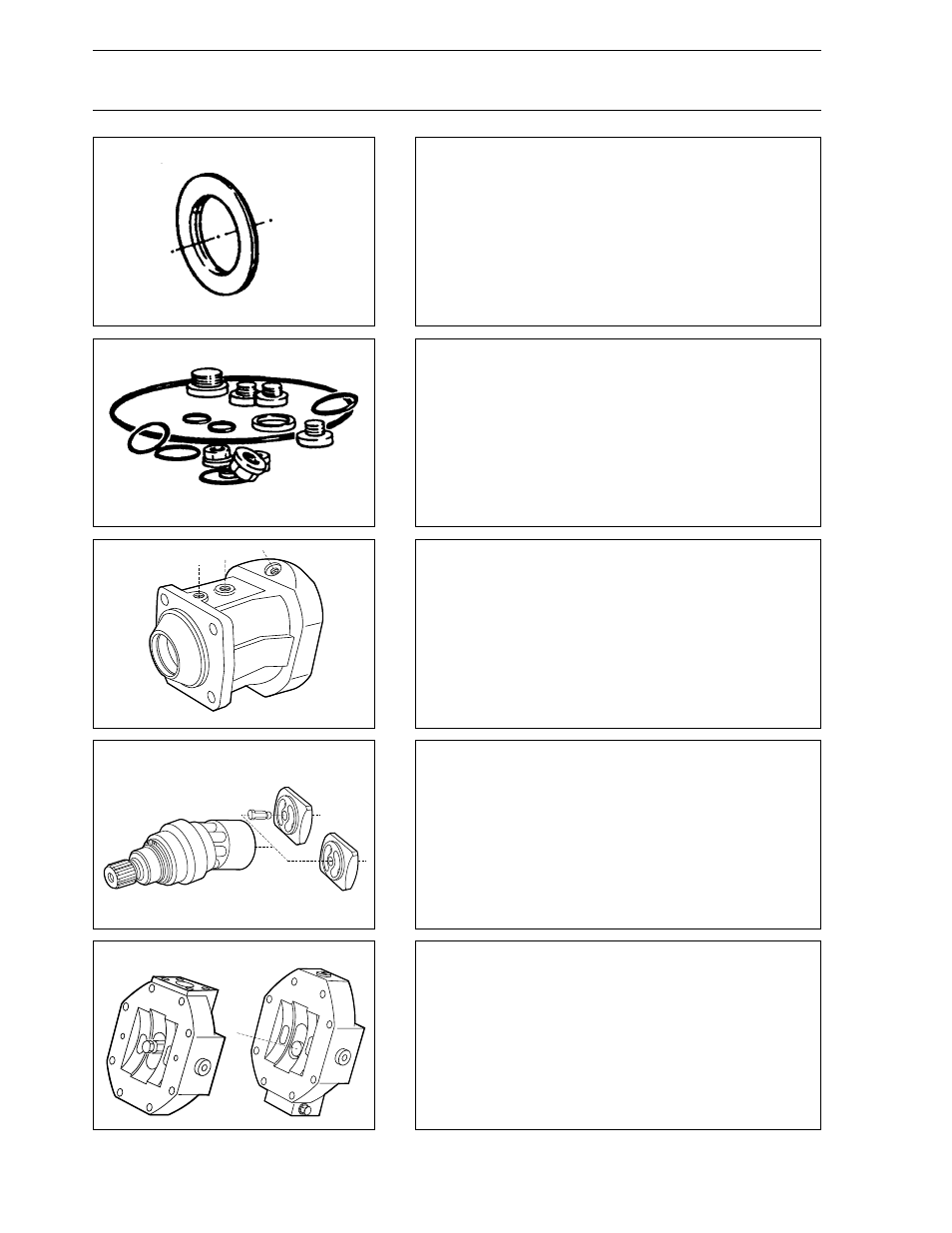

Dichtsätze und Baugruppen
Seal kits and sub assembly groups
1 Dichtsatz für Triebwelle.
Seal kit for drive shaft.
3 Gehäuse
Housing
2 Äußerer Dichtsatz.
External seal kit.
4 Triebwerk komplett
Hinweis: Pos. 1 - Für Anschlußplatte mit Differentialkolben
Pos. 2 - Für Anschlußplatte mit Gleichgangkolben
Complete rotary group
Note: Pos. 1 - For port plate with differential piston
Pos. 2 - For port plate with synchronizing piston
5 Anschlußplatte mit Stellkolben
Hinweis: Pos. 1 - Für Anschlußplatte mit Differentialkolben
Pos. 2 - Für Anschlußplatte mit Gleichgangkolben
Port plate with control piston
Note: Pos. 1 - For port plate with differential piston
Pos. 2 - For port plate with synchronizing piston
Pos. 1 Pos. 2
Pos. 2
Pos. 1
