JLG G6-42P Service Manual User Manual
Page 254

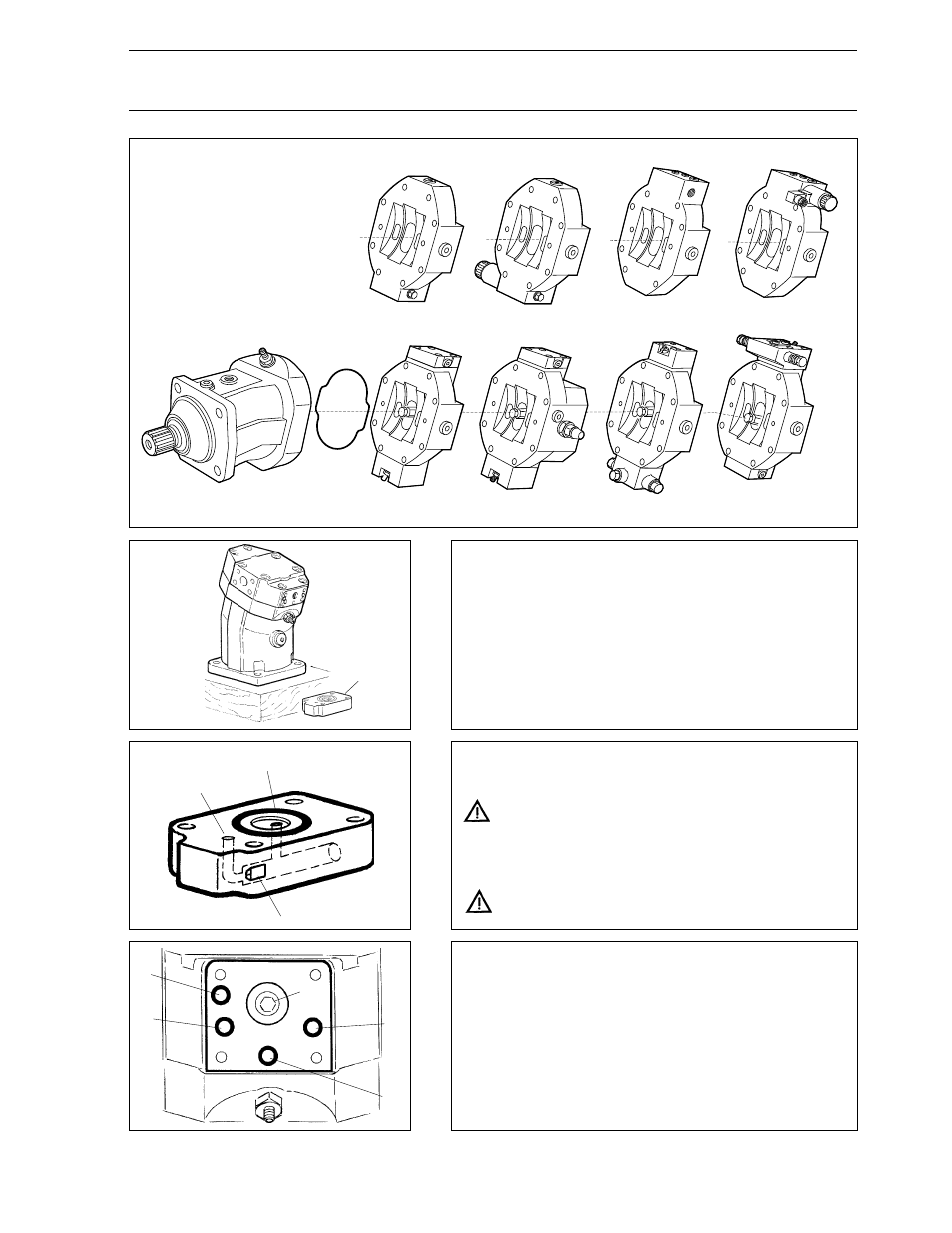

Reparaturanleitung A6VM
Repair Instructions A6VM
RDE 91604-01-R/08.96
Brueninghaus Hydromatik 17
Verstellung abdichten
Sealing the hydraulic control
21
Beispiel: A6VM ... HD Verstellung
Demontageposition:
Deckel Pos. 1 abbauen.
Example: A6VM ... HD control
Disassembly position:
Remove cover pos. 1
20
22
1. O-Ring
2. Stellölzulauf
3. Drosselstift
Einbaulage je nach Steuerteil verschieden.
1. O-ring
2. Input flow of oil control
3. Throttle pin
Installation position differs according to the
control components
23
1. Stellölzulauf
2. Hochdruck bzw. Nieder-
druck
3. Hochdruck bzw. Nieder-
druck
4. Lecköl
5. Stellkolben
Pos.1
3
1
2
5
3
4
1. Input flow of oil control
2. High pressure /
low pressure
3. High pressure /
low pressure
4. Leckage oil
5. Control piston
2
1
