5
Español

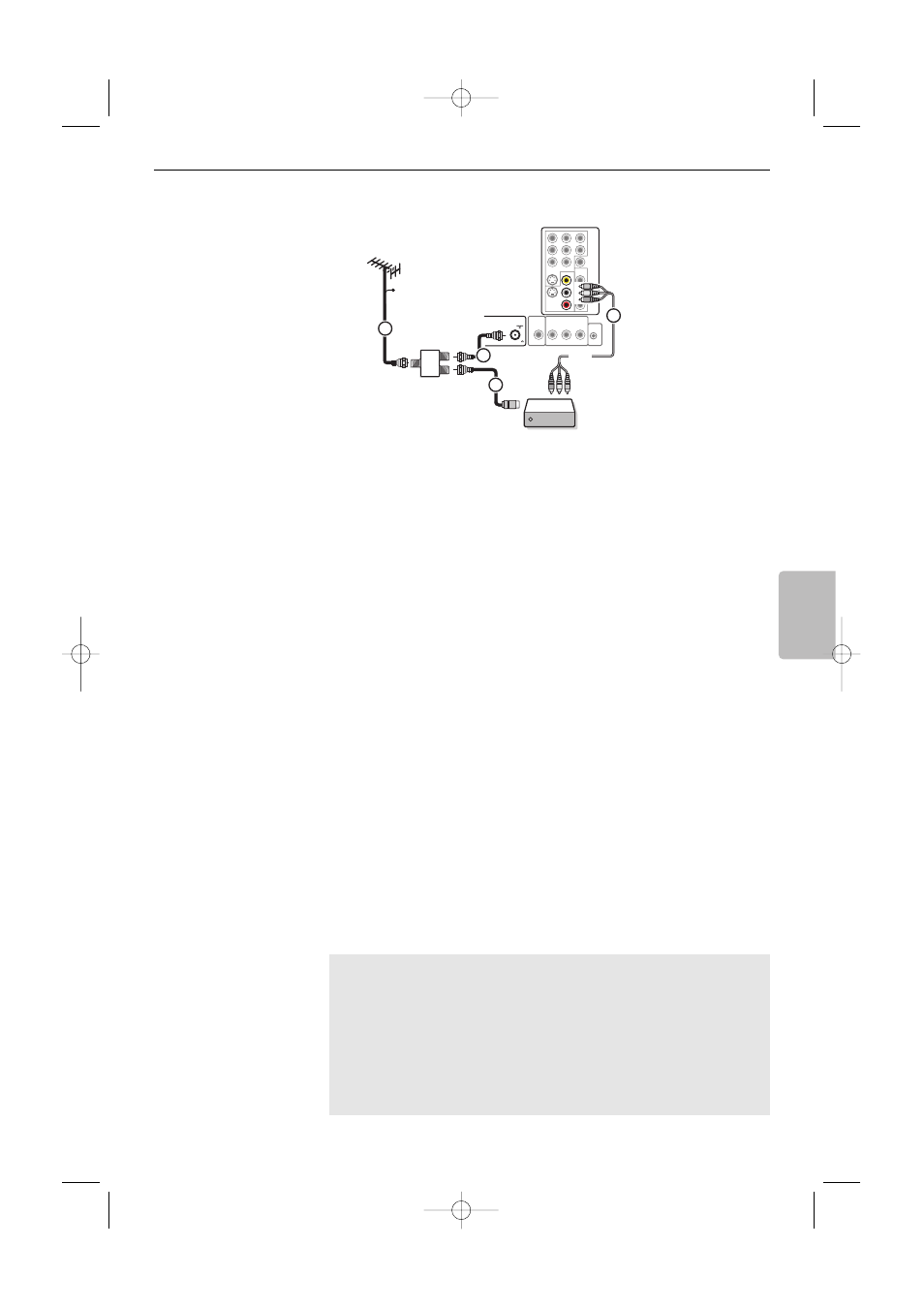

- Caja de cable con salidas AV
• Conecte la señal de entrada de TV por cable 1 a un divisor de señales
(no suministrado). Con el uso del divisor de señales no es necesario
utilizar la toma
TO TV de la parte posterior de la caja de cable. Esta
toma no suministrará sonido estereofónico al televisor.
Nota: es posible que la caja de cable tenga una etiqueta distinta en la toma
TO TV , OUT o OUTPUT .
• Conecte un cable coaxial (no suministrado) a un conector del divisor de
señales y a la toma CABLE/ANTENNA 75 Ω x 2 del televisor.
• Conecte otro cable coaxial (no suministrado) a un conector del divisor
de señales y a la toma de cable IN 3 de la parte posterior de la caja
de cable.
• Conecte cables A/V (no suministrados) a las salidas VIDEO y AUDIO L
y R de la parte posterior de la caja de cable y a las tomas de video AV2
(etiquetadas como VIDEO ) y de AUDIO (etiquetadas L y R ) 4 de la
parte posterior del televisor.
• Para ver programas desde la caja de cable, primero debe oprimir el
botón AV+ del control remoto.
• Oprima los botones de cursor arriba o abajo hasta seleccionar la fuente
de señal AV2 .
• Oprima el botón OK para confirmar la elección. La fuente de entrada
AV2 se convierte en la actual para la visión de programas de TV por
cable a través de la caja de cable.
Nota: si las salidas Audio/Video de la caja de cable no suministran imagen y
sonido estereofónico al televisor, deberá establecer la conexión indicada antes
en el ejemplo ‘Caja de cable con
RF IN/OUT ’.
- Caja de cable con S-Video, video en componentes (YPbPr) o
conectores HDMI
Consulte Conexión de equipos periféricos, pág. 56-58.
75
L Pr H
R Pb V
DIGITAL
AUDIO
IN Y
R L
Pr
Pb
Y
S-VIDEO
S-VIDEO
AV2
AV3
MONITOR OUT
AV1
VIDEO G-LINK DIGITAL
AUDIO
OUT
VIDEO
CABLE / ANTENNA
L
R
VIDEO
SIGNAL
SPLITTER
STB
OUT IN
3
2
4
CABLE
AV2 :
L + R + VIDEO
1
Programas de TV por cable para los que no se necesita caja de
cable
Dado que la señal de TV por cable está conectada directamente al
sintonizador del televisor, puede ver los programas en abierto
simplemente seleccionando el canal que desee. Sin embargo, primero
deberá utilizar la Sintonización automática para almacenar los canales en
la memoria del televisor. Consulte la página 14.
Nota: esta conexión suministra sonido estereofónico al televisor, si se emite por
la estación que tiene sintonizada.
