55
Français
55
& Connectez l'antenne RF ou le câble de câblodistribution comme décrit ci-dessus.
é Connectez les câbles AV 1 aux fiches-jacks AV OUT du récepteur satellite ou du câblosélecteur et
aux fiches-jacks AV IN de l'enregistreur.
“ Connectez les fiches-jacks AV OUT de l'enregistreur 2 aux fiches-jacks AV1 du téléviseur comme
décrit ci-dessus.
‘ Connectez un autre câble RF 3 de la sortie de votre enregistreur à la fiche-jack x
CABLE/ANTENNA d'entrée de votre téléviseur.

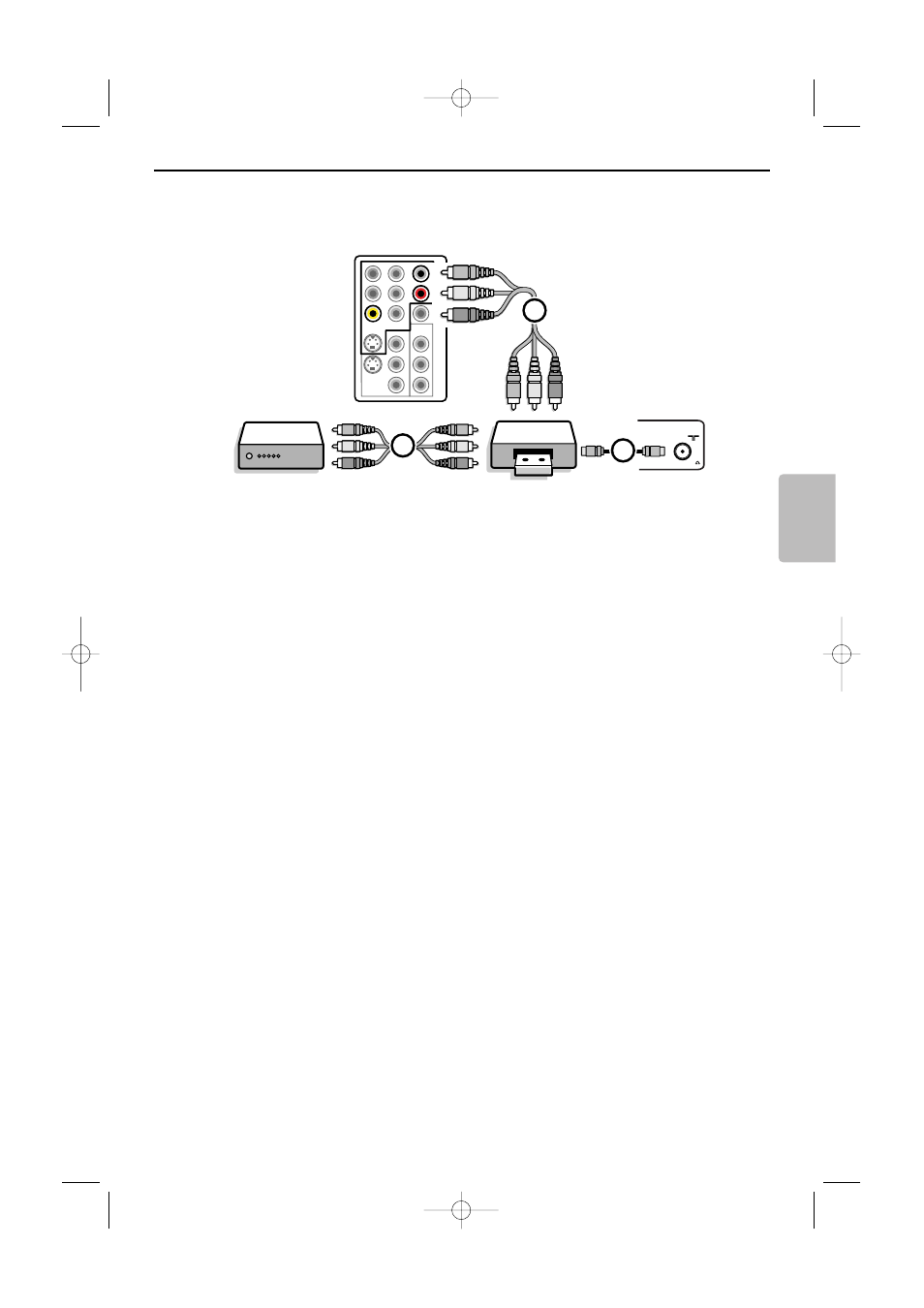

Enregistreur et Récepteur satellite/Câblosélecteur avec sorties AV
L Pr H
R Pb V
DIG
AUDIO
IN Y
Pr
Pb
Y
S-VIDEO
S-VIDEO
AV2
AV3
AV1
VIDEO
L
R
VIDEO
AV1
AV1 :
L + R + VIDEO
RECORDER
OUT
OUT IN
IN
VIDEO
L/ Mono
R
2
1
OUT
STB
OUT CABLE / ANTENNA
75
3
