Utilisez un séparateur de signaux optionnel.
é

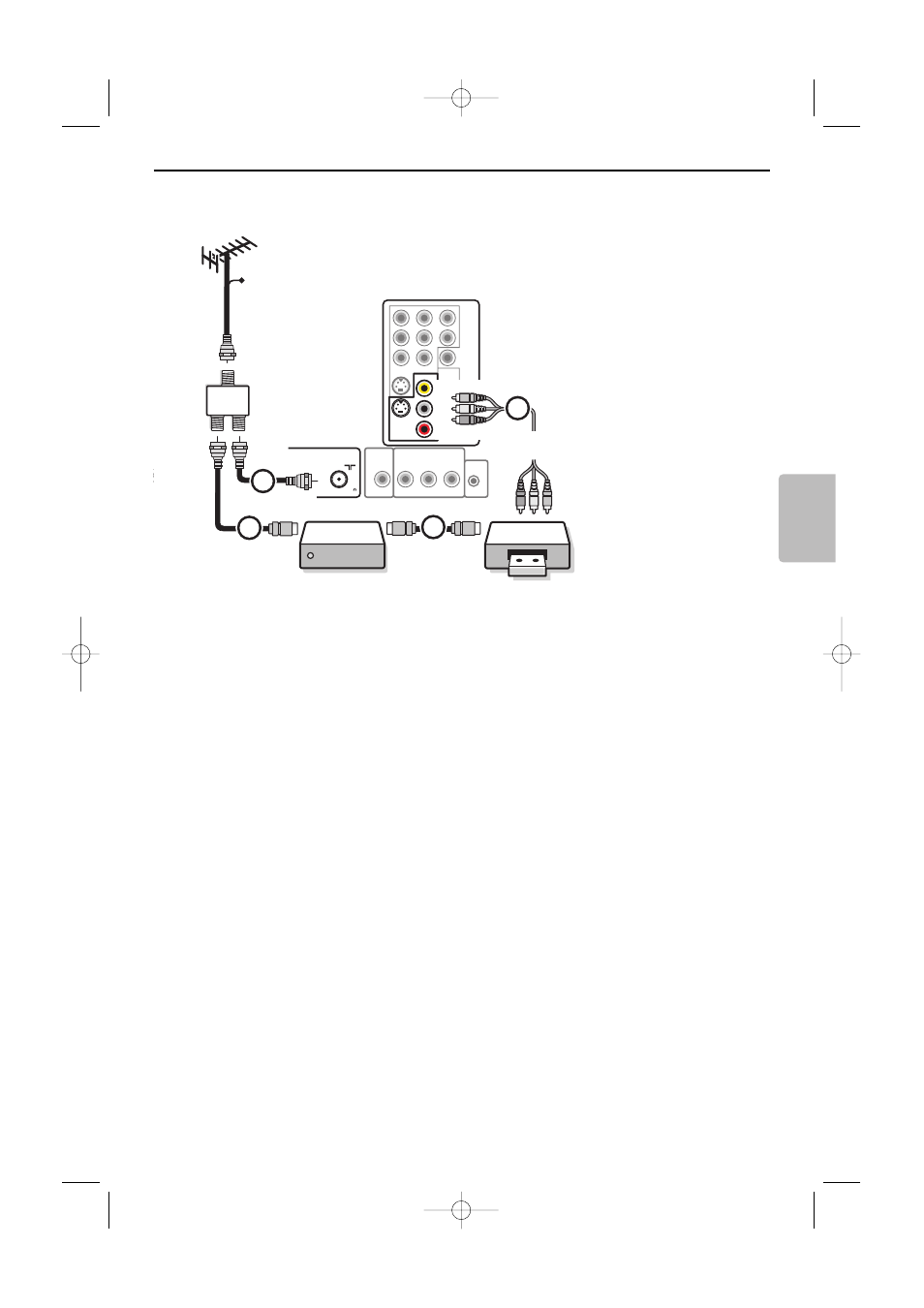

Connectez l'une des sorties du séparateur de signaux pour télévision par câble 1 à la fiche-jack
IN
du câblosélecteur.
“
Connectez l'autre sortie du séparateur de signaux pour télévision par câble 2 à la fiche
CABLE/ANTENNA 75 Ω
x au bas du téléviseur.
‘
Connectez la fiche-jack
OUT
3 du câblosélecteur à la fiche
RF IN
de l'enregistreur.
(
Connectez les câbles 4 Vidéo, Audio gauche et droit (seulement pour un son en stéréo) aux fiches-
jacks d'entrée
VIDEO
, audio
L
et
R AV2
du téléviseur.
