Conexión 02
16
Sp

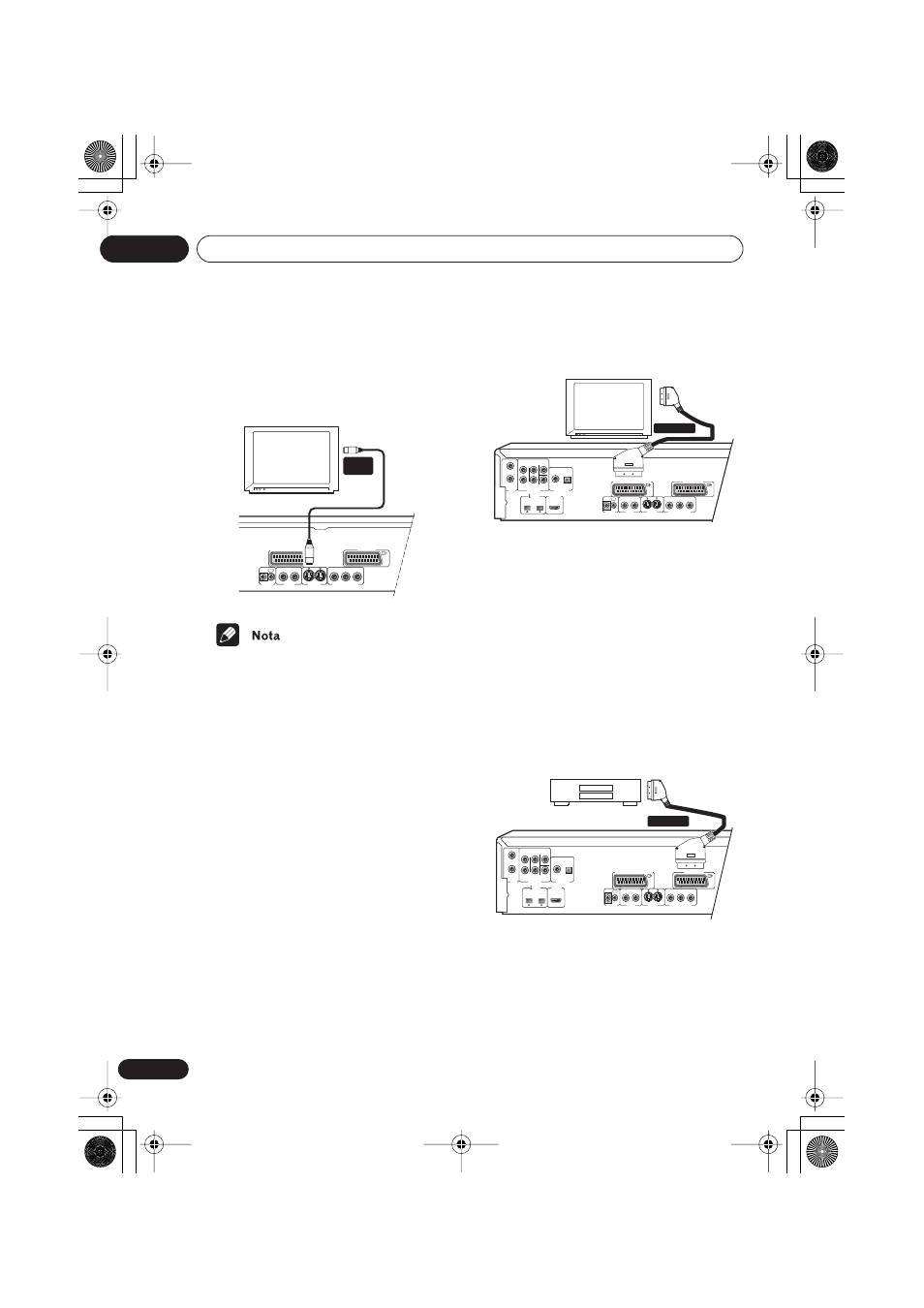

• Utilice un cable S-Video cable (no
suministrado) para conectar la salida S-
VIDEO OUT a una entrada S-Video en su
TV, monitor o receptor AV.
Alinee el pequeño triángulo de la parte
superior del conector con la misma de la
clavija antes de realizar la conexión.
• Si utiliza las dos tomas S-Video, pero uno
de los componentes conectados no es
compatible con S1/S2, el cambio
automático de formato no funcionará con
ninguno de los componentes conectados.
Conexión mediante la salida AV
Si su TV tiene una entrada AV de
euroconector, puede utilizar un cable
euroconector para conectar este reproductor
a su aparato de TV. Este tipo de conexión
transmite tanto el sonido como la imagen, por
lo que no es necesario conectar las tomas
AUDIO OUT L/R y VIDEO OUT .
• Use un cable euroconector (no
suministrado) para conectar el AV
CONNECTOR 1 (RGB)-TV/AV Receiver a la
entrada AV de su aparato de TV.
Este conector puede entregar una señal
estándar (compuesta), S-Video o de vídeo por
componentes RGB. El ajuste predeterminado
es la señal estándar, que en principio debe
funcionar con cualquier modelo de televisor.
Consulte el manual de su aparato de TV para
ver si puede utilizar ajustes de mayor calidad.
Véase
AV Connector Out (Conector de salida
AV) en la página 65 para saber cómo cambiar
la señal de salida de vídeo.
• Use un cable euroconector (no
suministrado) para conectar el AV
CONNECTOR 2 a la salida AV del VCR, caja
de dispositivo emisor, etc.
El AV CONNECTOR 2 sólo entrega una señal
de vídeo compuesto.
CONTROL
IN OUT
S-VIDEO OUT VIDEO OUT COMPONENT VIDEO OUT
P B P R Y 2 1 2 1
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
Televisor
S-VIDEO
INPUT
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
OPTICAL COAXIAL R
L
R
L
SUB WOOFER AUDIO OUT (2ch)
CENTER SURROUND FRONT
AUDIO OUT (5.1ch) DIGITAL AUDIO OUT
(AUDIO) HDMI OUT
S400
2 1 2 1
VIDEO OUT S-VIDEO OUT COMPONENT VIDEO OUT CONTROL
IN OUT P B P R Y
Televisor
euroconector
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
OPTICAL COAXIAL R
L
R
L
SUB WOOFER AUDIO OUT (2ch)
CENTER SURROUND FRONT
AUDIO OUT (5.1ch) DIGITAL AUDIO OUT
(AUDIO) HDMI OUT
S400 2 1 2 1
VIDEO OUT S-VIDEO OUT COMPONENT VIDEO OUT CONTROL
IN OUT P B P R Y
euroconector
VCR o caja de dispositivo emisor, etc.
