8. Kit de piezas de repuesto
8.3 Montaje

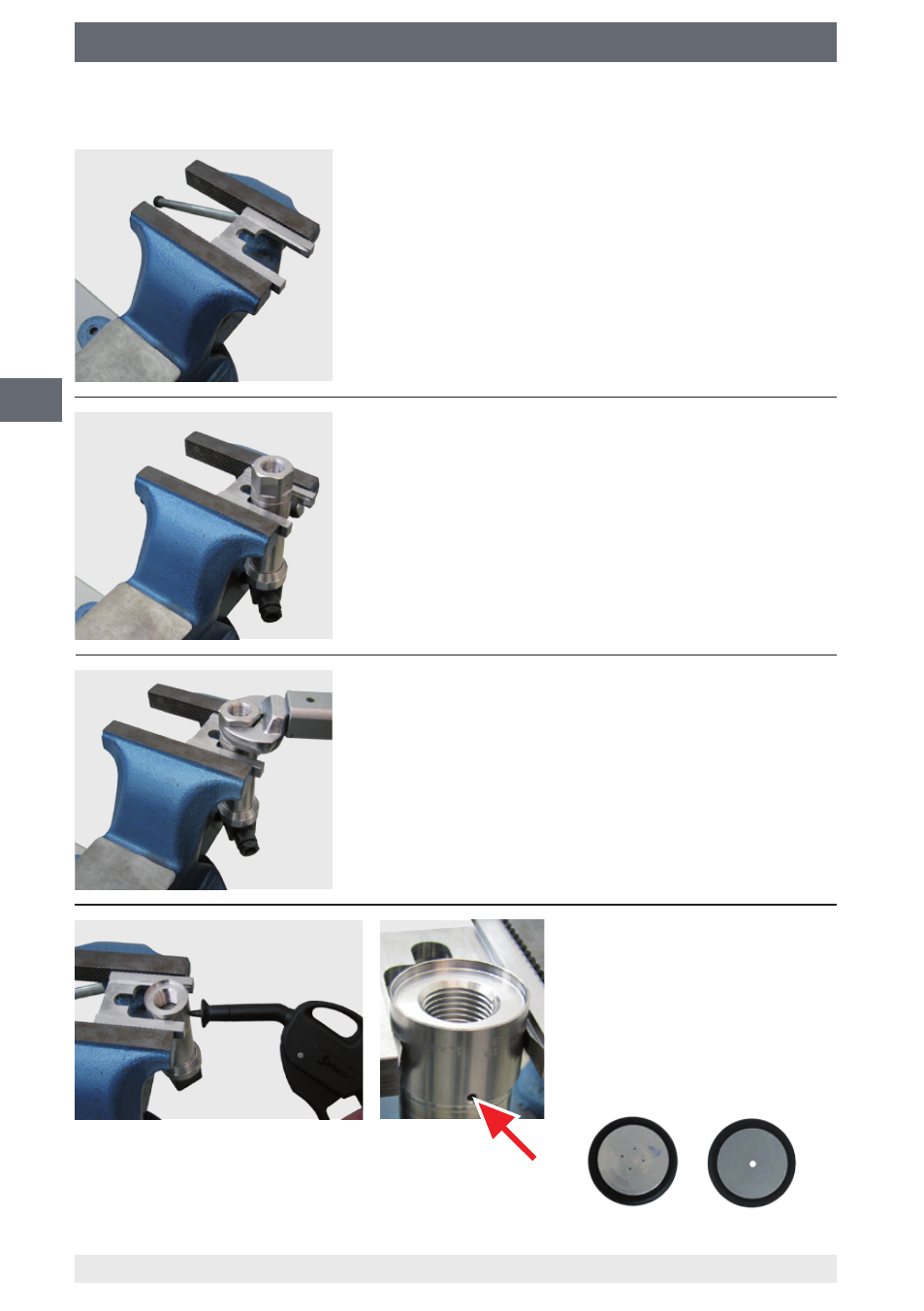

Sujetar la mordaza de sujeción en el tornillo de banco
como muestra la ilustración, de modo que no pueda
deslizarse.
Deslizar el transmisor de presión en la mordaza por la
ranura fresada en la conexión al proceso.
Aflojar la conexión al proceso con una llave dinamo-
métrica.
Secar la placa de deflexión
incl. junta tórica con aire
comprimido.
Como acceso sirve un
orificio en la conexión al
proceso.
Placa de deflexión
DIPS EPC
