34 WIKA Betriebsanleitung Druckmessumformer, Typ HP-2
D
11379180.03 09/2013 GB/D/F/E
7. Einstellung Nullpunkt und Spanne
7. Einstellung Nullpunkt und Spanne
Das Potentiometer zur Spanneeinstellung nur verstellen, wenn eine Kalib-
rierausstattung vorhanden ist, die mindestens die dreifache Genauigkeit des
Druckmessumformers aufweist.

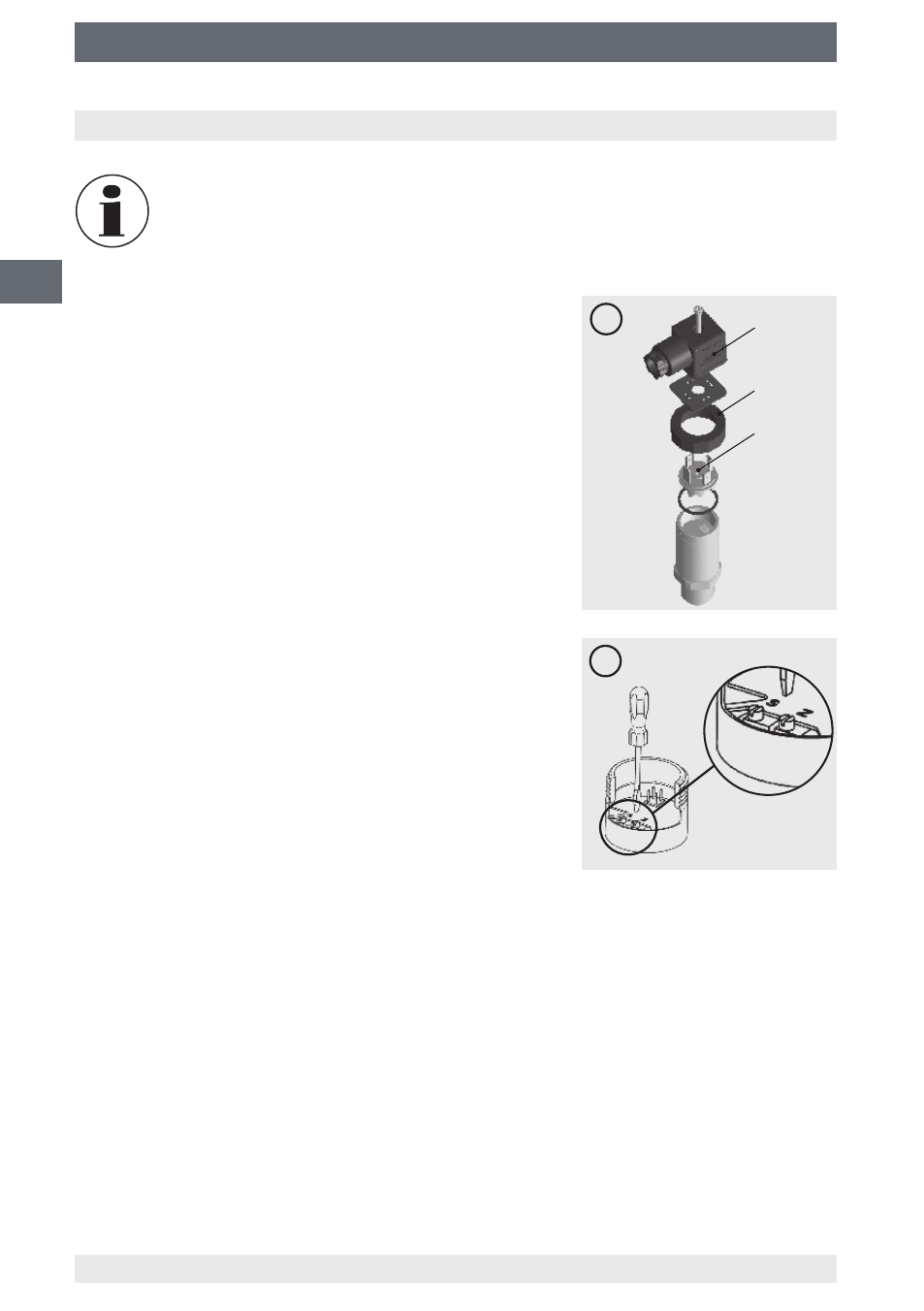

7.1 Vorbereitung (Abbildung A)
Um Zugang zu den Potentiometern zu erhalten, das
Gerät wie folgt öffnen:
■ Den elektrischen Anschluss  vom Gerät trennen.
■ Den Griffring  lösen.
■ Den Gerätestecker  vorsichtig aus dem Gerät
ziehen.
■ Den Gerätestecker  gemäß Anschlussschema mit
der Hilfsenergie und einer Anzeigeeinheit (z. B. Strom-
messgerät, Spannungsmessgerät) verbinden.
7.2 Einstellung Nullpunkt (Abbildung B)
■ Den Messbereichsanfang anfahren.
■ Über das Potentiometer „Z“ das minimale Ausgangs-
signal justieren (z. B. 4 mA).
7.3 Einstellung Spanne (Abbildung B)
■ Den Messbereichsendwert anfahren.
■ Über das Potentiometer „S“ das maximale
Ausgangssignal justieren (z. B. 20 mA).
■ Den Nullpunkt überprüfen und bei Abweichung erneut
justieren.
■ Den Vorgang solange wiederholen bis Nullpunkt und
Spanne korrekt eingestellt sind.
7.4 Einstellung abschließen (Abbildung A)
■ Den Gerätestecker  von der Hilfsenergie und Anzeigeeinheit trennen.
■ Den Gerätestecker  vorsichtig in das Gerät stecken, ohne Litzen und Dichtungen zu
beschädigen. Die Dichtungen müssen sauber und unbeschädigt sein, um die angege-
bene Schutzart sicherzustellen.
■ Den Griffring  festziehen.
Nach dem Justieren die korrekte Arbeitsweise des Systems überprüfen.
Empfohlener Nachkalibrierzyklus: halbjährlich



A
B
