6. Puesta en servicio, funcionamiento
Conector circular, M12 x 1 (4-pin)
2 hilos 3 hilos
4 3
1 2
U
B
1 1
0V 3 3
S+ - 4
Salida de cable
2 hilos 3 hilos
U
B
marrón marrón
0V verde verde
S+ - blanco
Conector angular DIN 175301-803 A
2 hilos 3 hilos
U
B
1 1
0V 2 2
S+ - 3
Conector USB, modelo A
+5V 1
GND 4
D+ 3
D- 2
Conexión eléctrica Sección de hilo ∅ cable Longitudes de cable
Conector angular DIN 175301-803 A máx. 1,5 mm 2 6 ... 8 mm -
Conector circular, M12 x 1 (4-pin) - - -
Conector USB, modelo A - - 2 m
Salida de cable 0,5 mm 2 (AWG 20) 6,8 mm 1,5 m

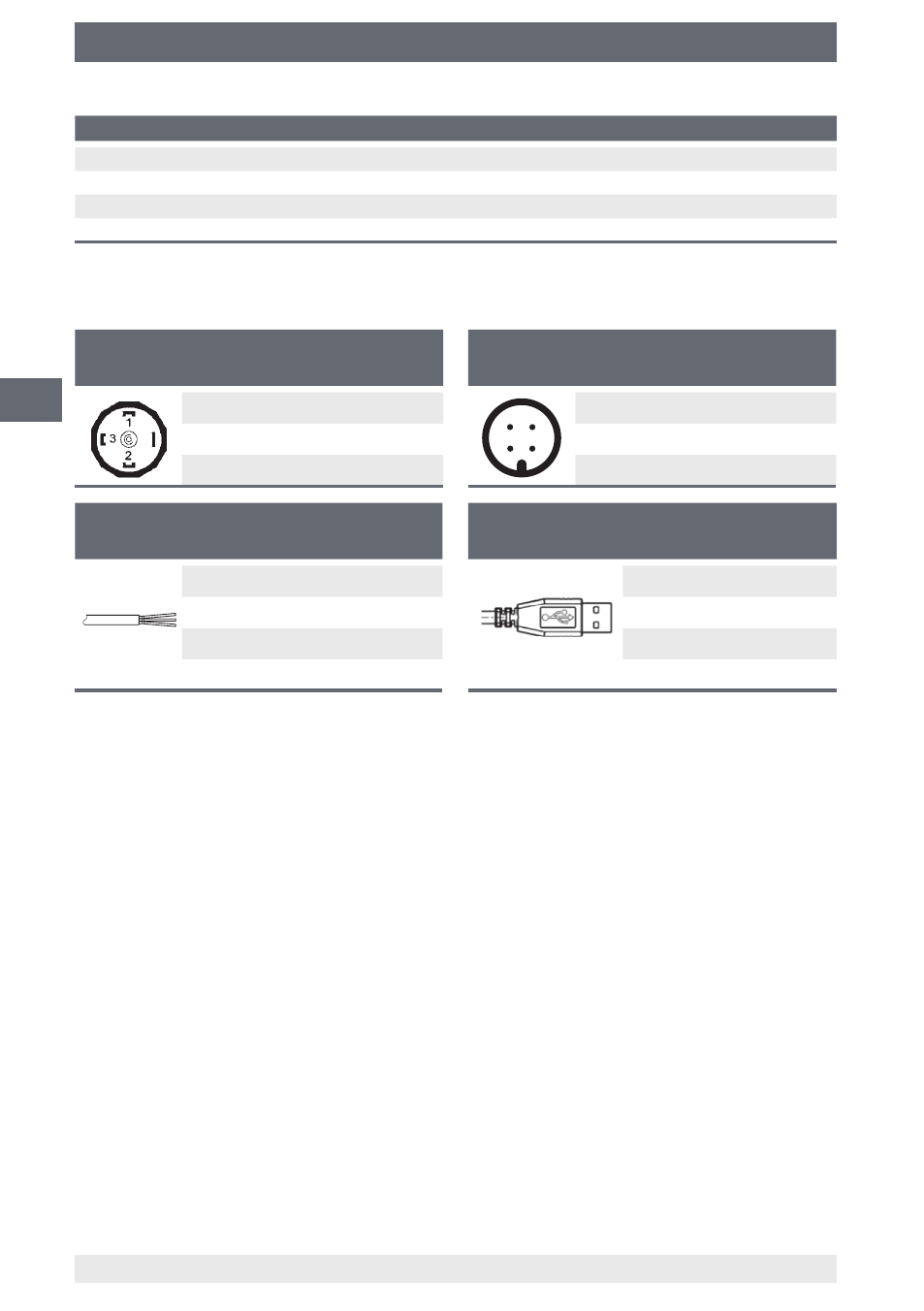

Esquemas de conexiones
Abreviaturas véase página 65
