WIKA Betriebsanleitung Druckmessumformer, Typ HP-2
D
11379180.03 09/2013 GB/D/F/E
8. Ersatzteilkit
8.3 Montage

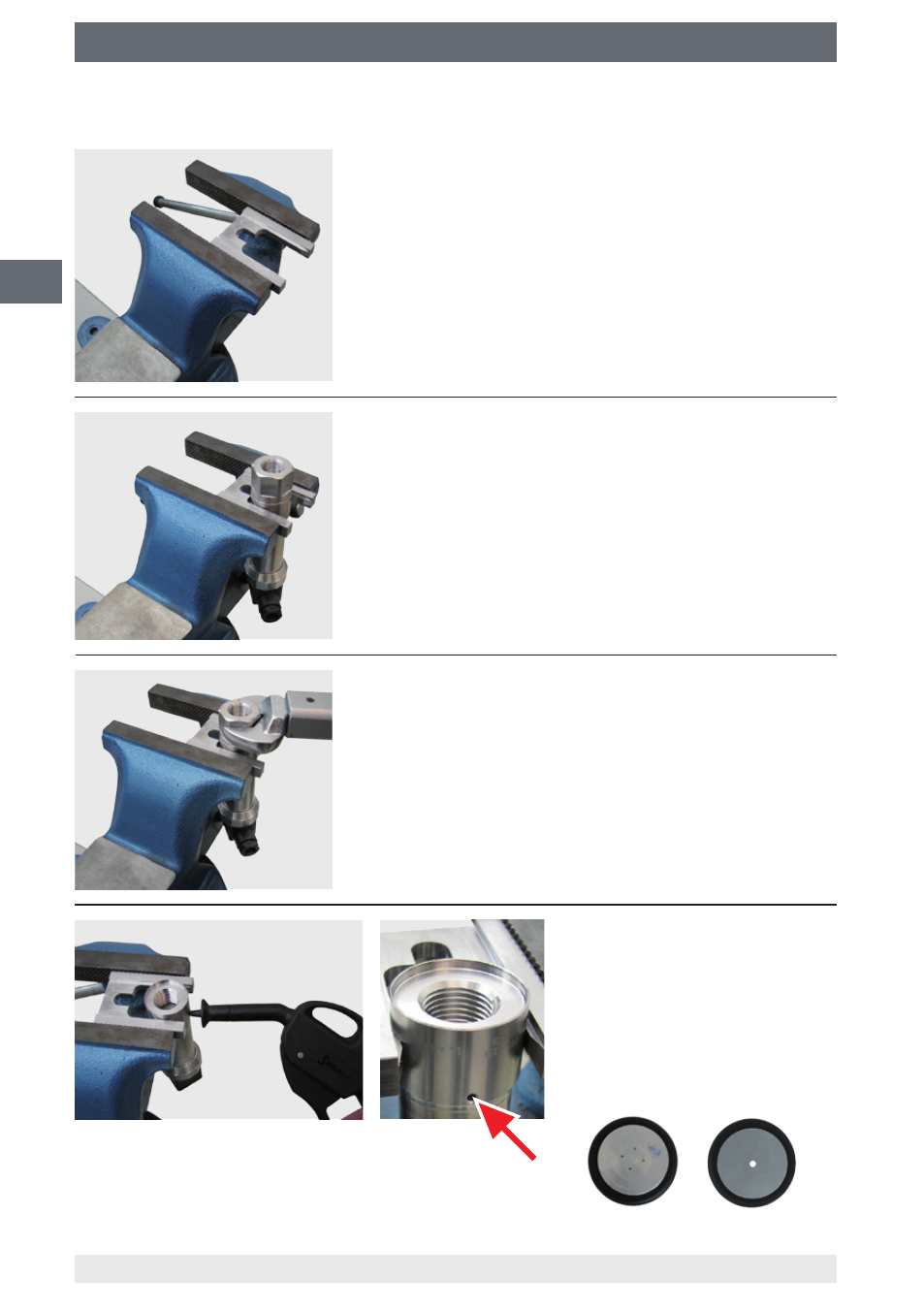

Die Spannbacke wie abgebildet in den Schraubstock
einspannen, sodass diese nicht verrutschen kann.
Den Druckmessumformer, über die am Prozessan-
schluss eingefräste Nut, zwischen die Spannbacke
schieben.
Den Prozessanschluss mittels Drehmomentschlüssel
lösen.
Die Prallplatte inkl. O-Ring
mittels Druckluft trocknen.
Als Zugang dient eine
Bohrung am Prozessan-
schluss
Prallplatte
DIPS
EPC
