71 WIKA manual de instrucciones Transmisor de presión, modelo HP-2
E
11379180.03 09/2013 GB/D/F/E
6. Puesta en servicio, funcionamiento
6. Puesta en servicio, funcionamiento
¡CUIDADO!
Comprobar el transmisor de presión visualmente antes de utilizarlo.
Utilizar el transmisor de presión sólo en condiciones absolutamente
seguras.
6.1 Montaje mecánico
■ Las superficies de obturación en el instrumento
y en el punto de medición deben estar libres de
suciedad.
■ Para atornillar el instrumento, la fuerza necesaria
debe aplicarse, mediante el uso de herramientas
adecuadas, sólo sobre las superficies planas de
ajuste previstas para este fin, y no a través de la
caja.
Los valores para par de apriete y presión máxima
válidos para el lugar de montaje deben tomarse
de la documentación del fabricante del tubo de
alta presión.
■ No bloquear las vueltas de la rosca al enroscar.
■ Las indicaciones sobre taladros para roscar y para soldar se detallan en nuestra
información técnica IN 00.14 en www.wika.es.
6.2 Montaje eléctrico
■ Poner a tierra el instrumento a través de la conexión.
■ Utilizar el transmisor de presión acoplable con un cable blindado y poner a tierra el
blindaje en un lado del cable como mínimo, si los cables tienen una longitud superior
a 30 m (3 o 4 hilos) o si salen del edificio.
■ Seleccionar el correcto diámetro de cable para la entrada de cable del conector.
Prestar atención a que el prensaestopas del conector montado esté correctamente
fijado y que las juntas estén presentes y no dañadas. Apretar el racor y comprobar si
las juntas están bien asentadas, para garantizar el tipo de protección.
■ Con salida de cable, asegurarse de que no penetre humedad en las salidas en el
extremo del cable.
■ Tener en cuenta los datos técnicos según el capítulo 3 “Datos técnicos”.

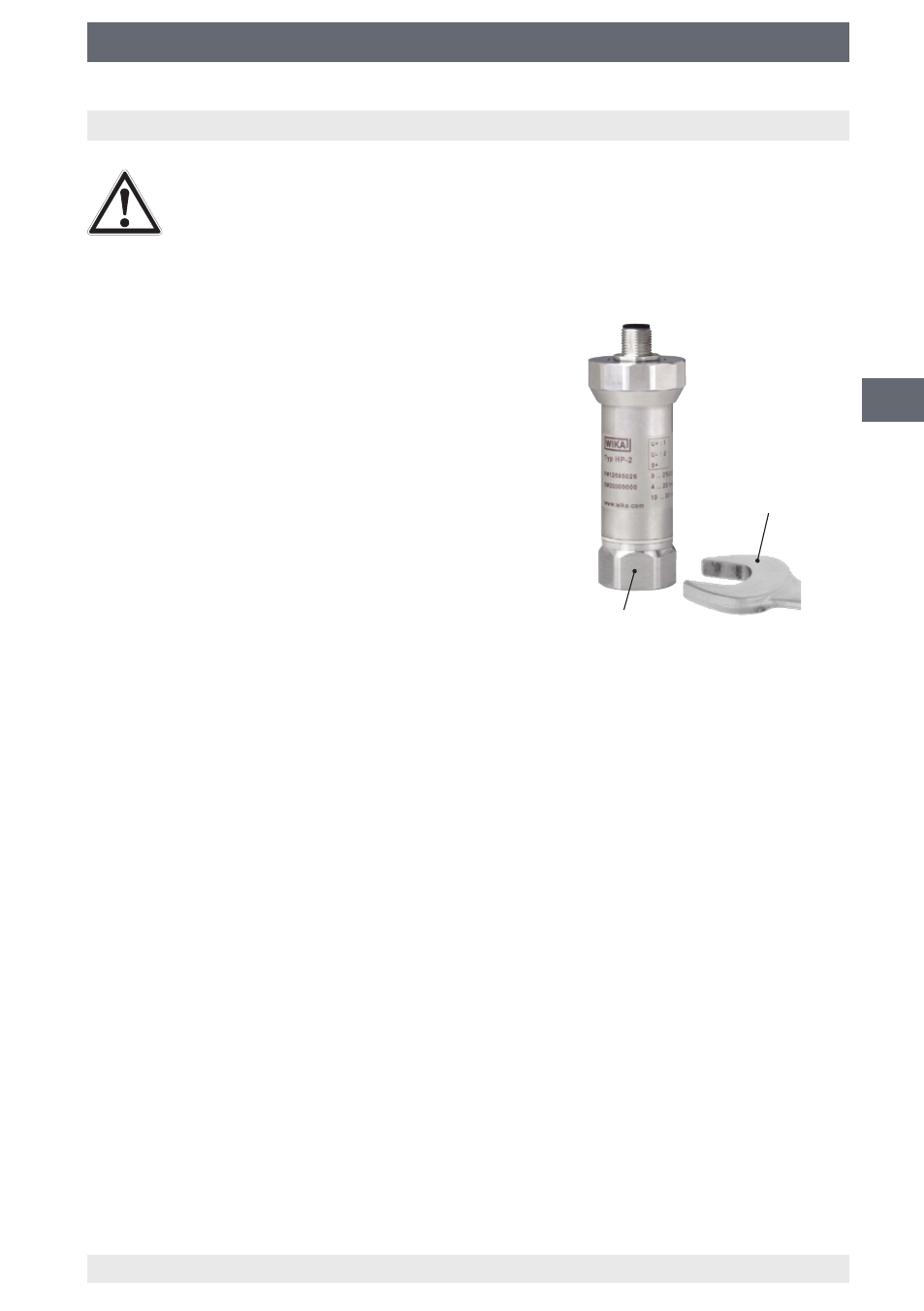

Superficie plana
de ajuste
Llave de boca
(ancho 27)
