51 WIKA mode d’emploi Transmetteur de pression, type HP-2
F
11379180.03 09/2013 GB/D/F/E
6. Mise en service, exploitation
6. Mise en service, exploitation
ATTENTION !
Avant la mise en service, le transmetteur de pression doit être soumis à un
contrôle visuel.
Le transmetteur de pression ne doit être utilisé qu'en parfait état de sécurité
technique.
6.1 Montage mécanique
■ Les surfaces d'étanchéité sur l'instrument
doivent être non-endommagées et propres.
■ Lors du vissage de l'instrument, le couple de
serrage ne doit pas être appliqué sur le boîtier
mais seulement sur les surfaces prévues et ce
avec un outil approprié.
Pour le point d'installation, les valeurs valables
pour le couple de serrage et la pression
maximale doivent être celles indiquées dans
la documentation du fournisseur de tuyauterie
haute pression.
■ Lorsque vous vissez, ne pas croiser les filets.
■ Pour obtenir des informations concernant les trous taraudés et les embases à
souder, voir les Informations techniques IN 00.14 sur www.wika.fr.
6.2 Montage électrique
■ L'instrument doit être mis à la terre par le raccord process.
■ Utiliser le transmetteur de pression avec un câble blindé, et mettre le blindage à la
terre à une extrémité du fil de sortie au moins, si les lignes sont longues de plus de
30 m (3 ou 4 fils) ou sortent du bâtiment.
■ Choisir un diamètre de câble qui correspond au passe-câble de la prise. Vérifier que
le passe-câble de la prise montée est bien serré et que les joints sont bien présents
et intacts. Serrer la liaison filetée et vérifier que le joint est bien fixé pour assurer
l'indice de protection.
■ Protéger les départs de câble contre la pénétration d'humidité.
■ Respectez les spécifications conformément au chapitre 3 “Spécifications”.

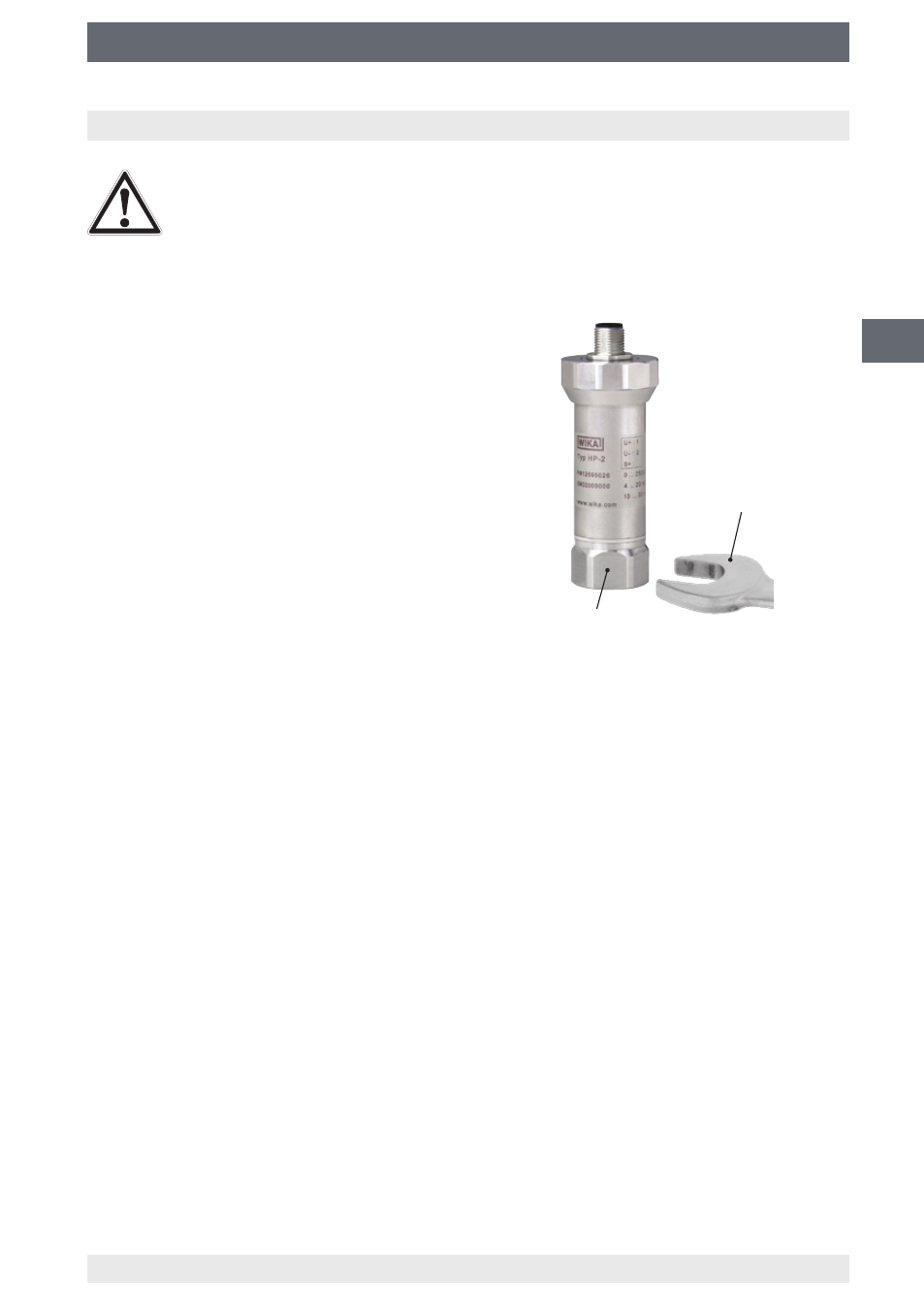

Surface de clé
Clй а fourche
(clé d'une largeur de 27)
