31 WIKA Betriebsanleitung Druckmessumformer, Typ HP-2
D
11379180.03 09/2013 GB/D/F/E
6. Inbetriebnahme, Betrieb
6. Inbetriebnahme, Betrieb
VORSICHT!
Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.
Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem
Zustand einsetzen.
6.1 Mechanische Montage
■ Dichtflächen am Gerät und an der Messstelle
müssen unbeschädigt und frei von Verschmutzun-
gen sein.
■ Beim Einschrauben des Gerätes darf die dazu
erforderliche Kraft nicht über das Gehäuse
aufgebracht werden, sondern nur mit geeignetem
Werkzeug über die dafür vorgesehene Schlüssel-
fläche.
Die für die Montagestelle gültigen Werte für
Anzugsmoment und Maximaldruck sind aus den
Unterlagen des Hochdruckrohr-Lieferanten zu
entnehmen.
■ Beim Einschrauben die Gewindegänge nicht verkanten.
■ Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information
IN 00.14 unter www.wika.de.
6.2 Elektrische Montage
■ Das Gerät über den Prozessanschluss erden.
■ Den Druckmessumformer mit geschirmter Leitung betreiben und den Schirm auf
mindestens einer Leitungsseite erden, wenn die Leitungen länger als 30 m (3- bzw.
4-Leiter) sind oder das Gebäude verlassen.
■ Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen.
Darauf achten, dass die Kabelverschraubung des montierten Steckers korrekt sitzt
und dass die Dichtungen vorhanden und nicht beschädigt sind. Die Verschraubung
festziehen und den korrekten Sitz der Dichtungen überprüfen, um die Schutzart zu
gewährleisten.
■ Beim Kabelausgang sicherstellen, dass am Ende des Kabels keine Feuchtigkeit
eintritt.
■ Technische Daten gemäß Kapitel 3 „Technische Daten“ einhalten.

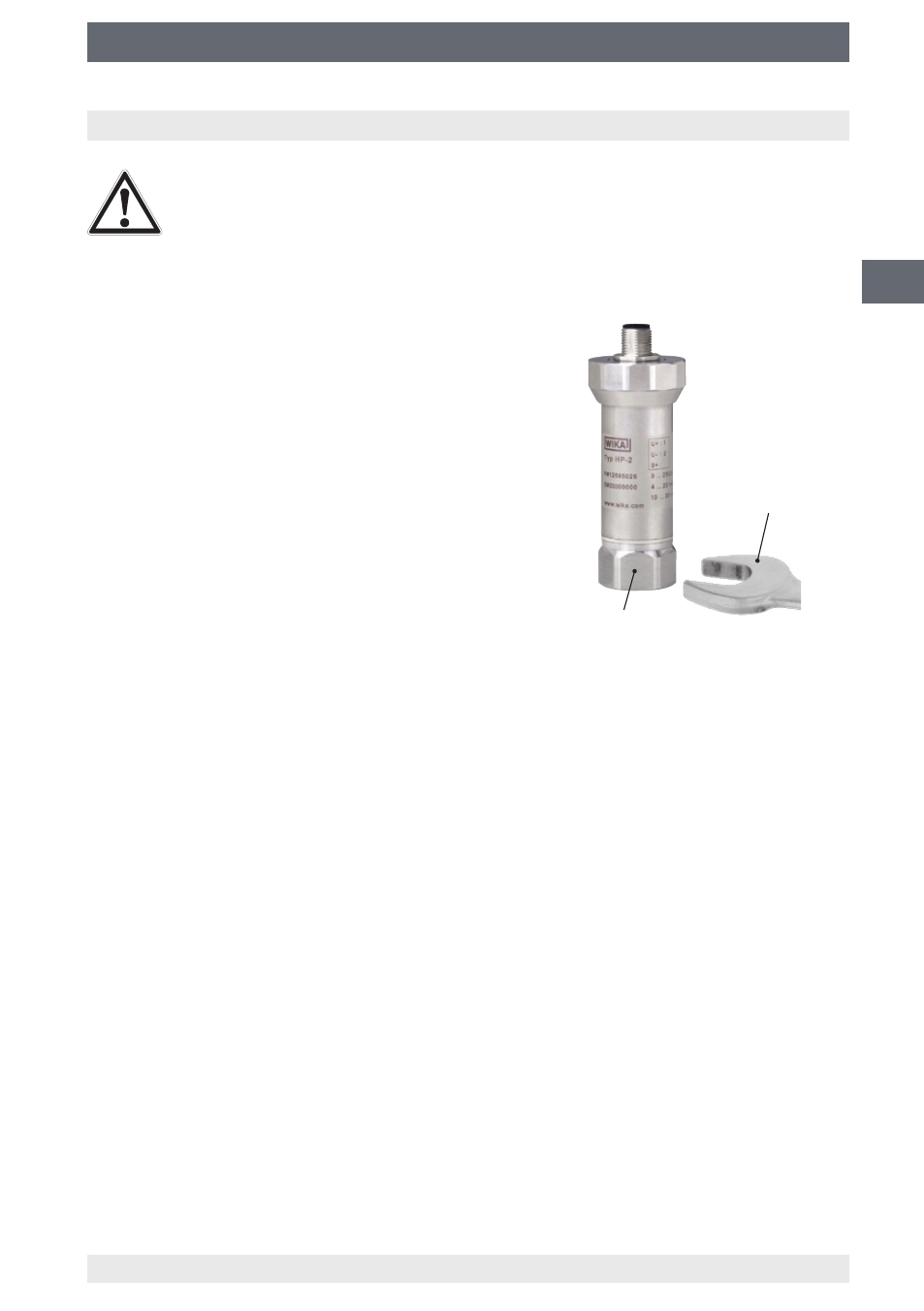

Schlüsselfläche
Maulschlüssel
(Schlüsselweite 27)
