WIKA Betriebsanleitung Druckmessumformer, Typ HP-2
D
11379180.03 09/2013 GB/D/F/E
6. Inbetriebnahme, Betrieb

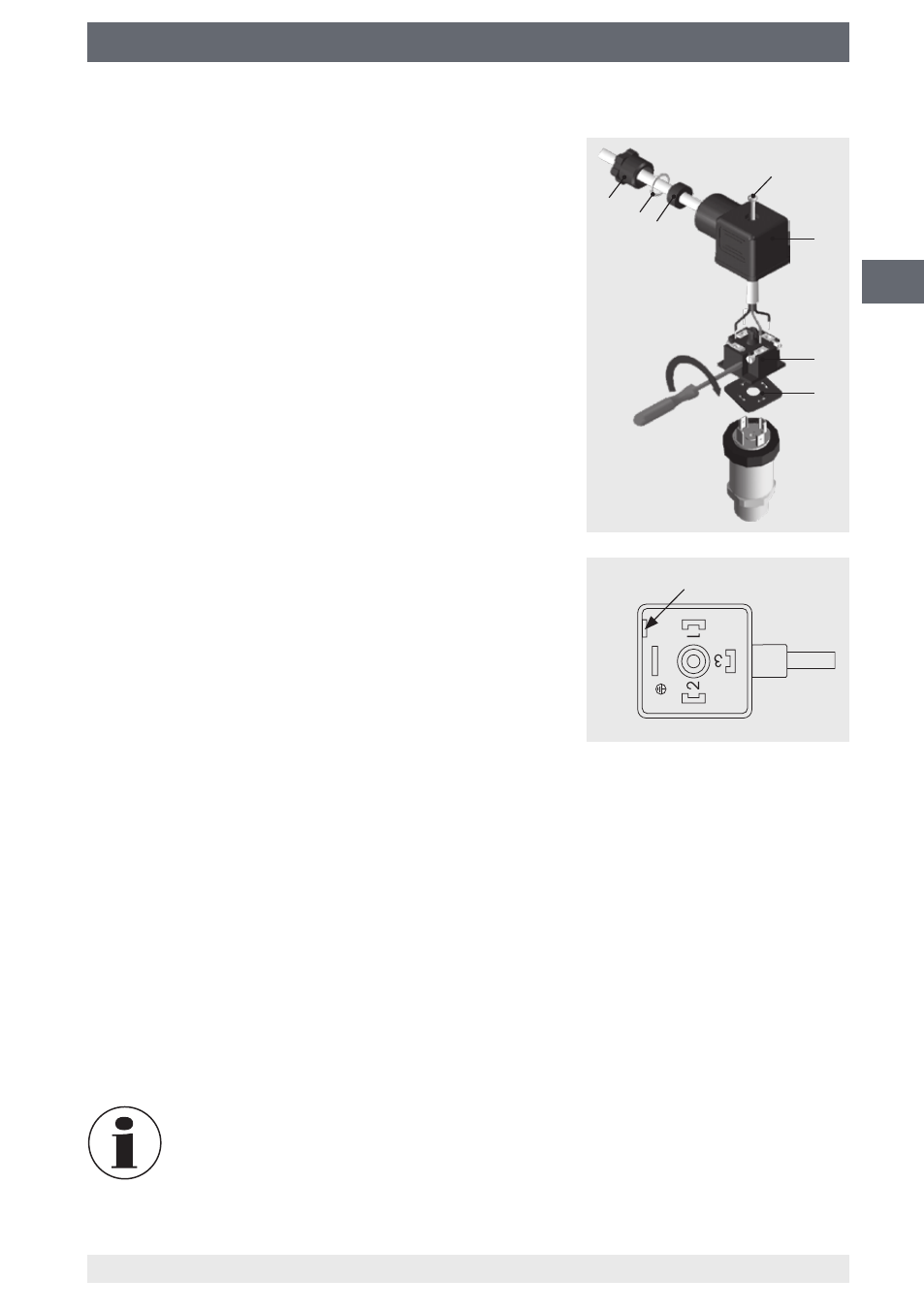

Montage des Winkelsteckers DIN 175301-803
1. Die Schraube lösen.
2. Die Kabelverschraubung lösen.
3. Die Winkeldose + vom Gerät abziehen.
4. Über die Montageöffnung den Klemmblock
aus dem Gehäuse hebeln.
5. Das Kabel mit passendem Leitungsaußendurch-
messer durch Kabelverschraubung , Ring ,
Dichtung und das Gehäuse schieben.
6. Die Kabelenden entsprechend der Belegung in den
Anschlussklemmen des Klemmblocks anschlie-
ßen (Belegung siehe „Anschlussschemen“).
7. Den Klemmblock in das Gehäuse drücken.
8. Das Kabel über die Kabelverschraubung
verschrauben. Darauf achten, dass die Kabelver-
schraubung und Dichtung unbeschädigt ist und
korrekt sitzt, um die Schutzart zu gewährleisten.
9. Die quadratische Flachdichtung über die
Anschlusspins des Druckmessumformers legen.
10. Die montierte Winkeldose + auf die Anschluss-
pins des Druckmessumformers schieben.
11. Über die Schraube die Winkeldose am Druck-
messumformer handfest verschrauben.
6.3 Inbetriebnahme USB-Geräte
■
Zur Installation des Treibers werden Administratorrechte benötigt.
■
USB-Stecker mit einem USB 2.0 Port mit dem Rechner verbinden.
■
Den Treiber über den InstallWizard der Produktsoftware installieren.
■
Für den weiteren Betrieb steht die P-3x Datenlogger-Software zur Verfügung (Details
siehe Bedienungsanleitung P-3x Datenlogger).
■
Details bezüglich des Schnittstellenprotokolls oder der DLL (Dynamic Link Library)
stehen auf der Software-CD und im Downloadbereich unter www.wika.de zur Verfü-
gung.
Für den Typ HP-2 ist die Software des Typ P-30 zu verwenden. Alle Dateien
und Dokumente stehen zum Download unter www.wika.de zur Verfügung.
Montageöffnung
