74 WIKA manual de instrucciones Transmisor de presión, modelo HP-2
E
11379180.03 09/2013 GB/D/F/E
7. Ajuste de punto cero y span
7. Ajuste de punto cero y span
Sólo ajustar el potenciómetro en span si se dispone de un equipo de
calibración con una exactitud mejor que el triple de la precisión del transmi-
sor de presión.

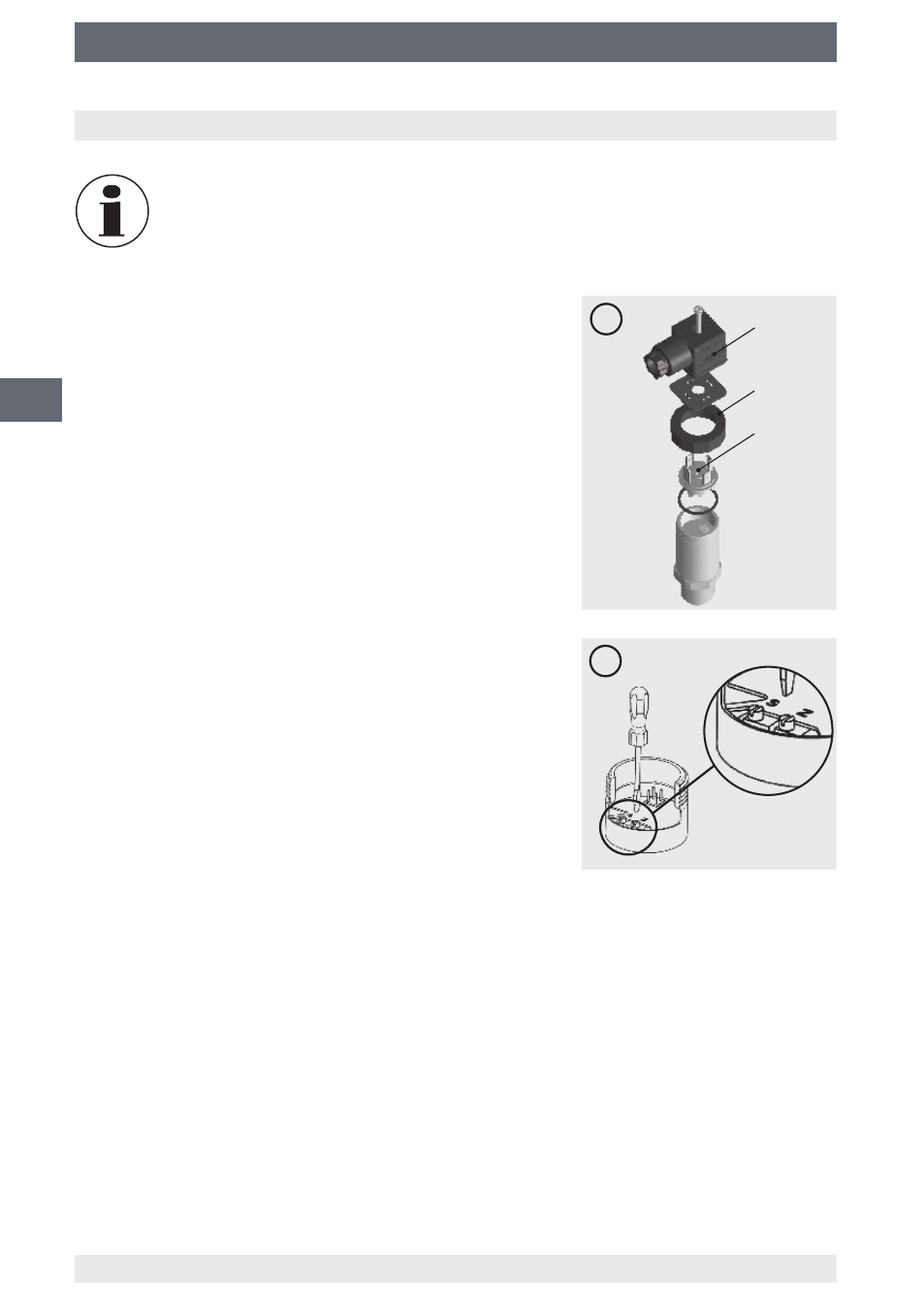

7.1 Preparación (ilustración A)
Para acceder a los potenciómetros, abrir el instrumento
como sigue:
■ Desconectar la conexión eléctrica  del instrumento.
■ Soltar  el anillo roscado.
■ Retire con cuidado el conectore  desde el instru-
mento.
■ Conectar el conector  a la alimentación auxiliar y
a una unidad indicadora (p. ej. un amperímetro, un
voltímetro) según el esquema de conexión.
7.2 Ajuste de punto cero (ilustración B)
■ Alcanzar el valor inicial del rango de medida
■ Ajustar mediante el potenciómetro “Z” la señal mínima
de salida (p. ej. 4 mA).
7.3 Ajuste span (ilustración B)
■ Alcanzar el valor final del rango de medida
■ Acerca de los potenciómetro “S” ajustar la señal
máxima de salida (p. ej. 20 mA).
■ Comprobar el punto cero y volver a ajustar en caso de
desviación.
■ Repetir el proceso hasta que el punto cero y el span
estén correctamente ajustados.
7.4 Finalizar el ajuste (ilustración A)
■ Desconectar el conector  de la alimentación auxiliar y unidad indicadora.
■ Cuidadosamente, introducir el conector  en el instrumento sin dañar los hilos
conductores ni las juntas. Las juntas tienen que estar limpias y sin daños para
asegurar el tipo de protección indicado.
■ Apretar el anillo roscado .
Tras el ajuste comprobar si el sistema trabaja correctamente.
Ciclo de recalibración recomendado: semestral



A
B
