52 WIKA mode d'emploi Transmetteur de pression, type HP-2
F
11379180.03 09/2013 GB/D/F/E
6. Mise en service, exploitation
Connecteur circulaire M12 x 1 (4-plots)
2 fils 3 fils
4 3
1 2
U
B
1 1
0V 3 3
S+ - 4
Sortie câble
2 fils 3 fils
U
B
marron marron
0V vert vert
S+ - blanc
Connecteur coudé DIN 175301-803 A
2 fils 3 fils
U
B
1 1
0V 2 2
S+ - 3
Connecteur USB type A
+5V 1
GND 4
D+ 3
D- 2
Raccordement électrique Section du conducteur ∅ de câble Longueurs de
câble
Connecteur coudé DIN 175301-803 A max. 1,5 mm 2 6 ... 8 mm -
Connecteur circulaire M12 x 1 (4-plots) - - -
Connecteur USB type A - - 2 m
Sortie câble 0,5 mm 2 (AWG 20) 6,8 mm 1,5 m

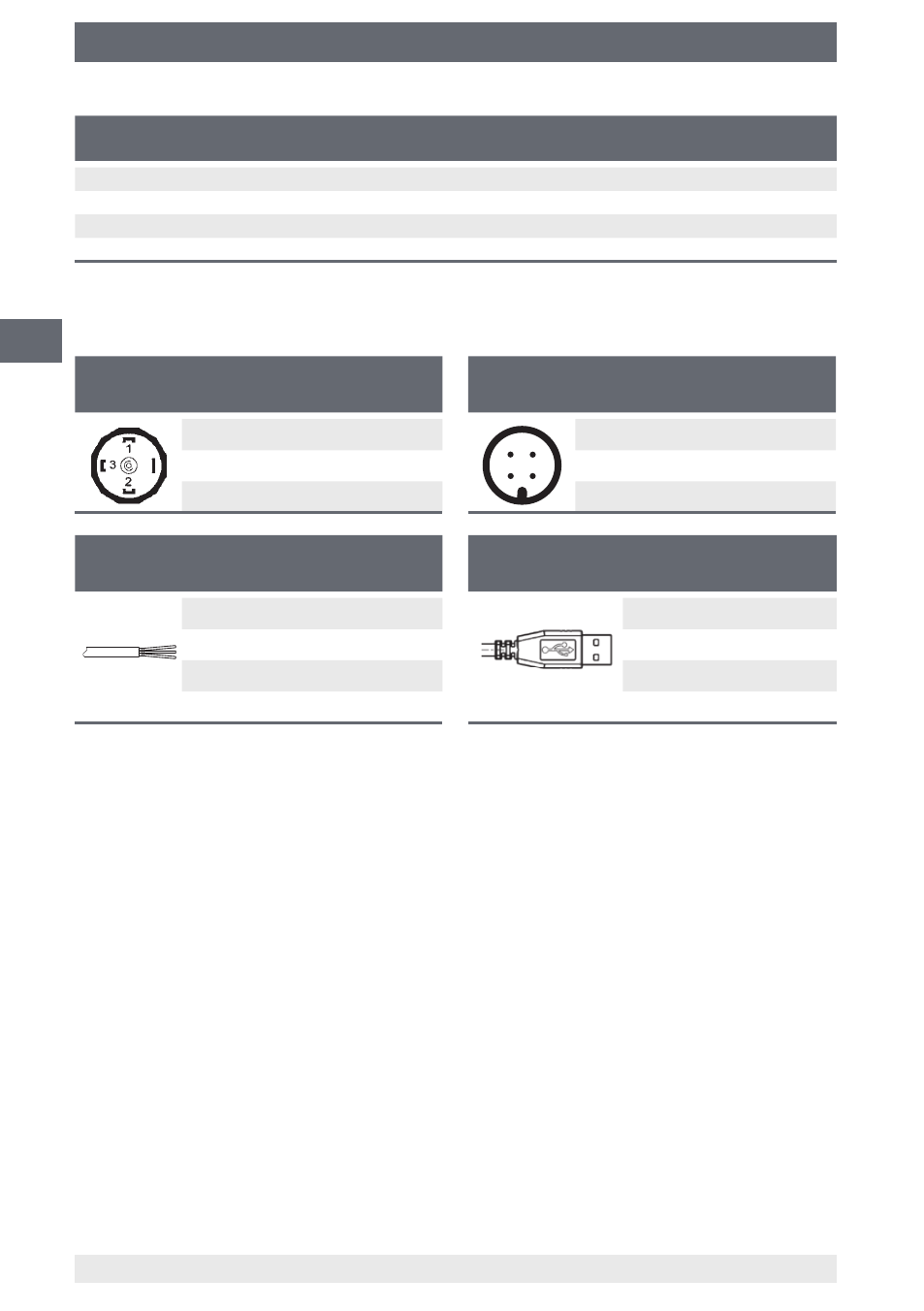

Diagrammes de connexion
Pour les abréviations, se référer à la page 45.
