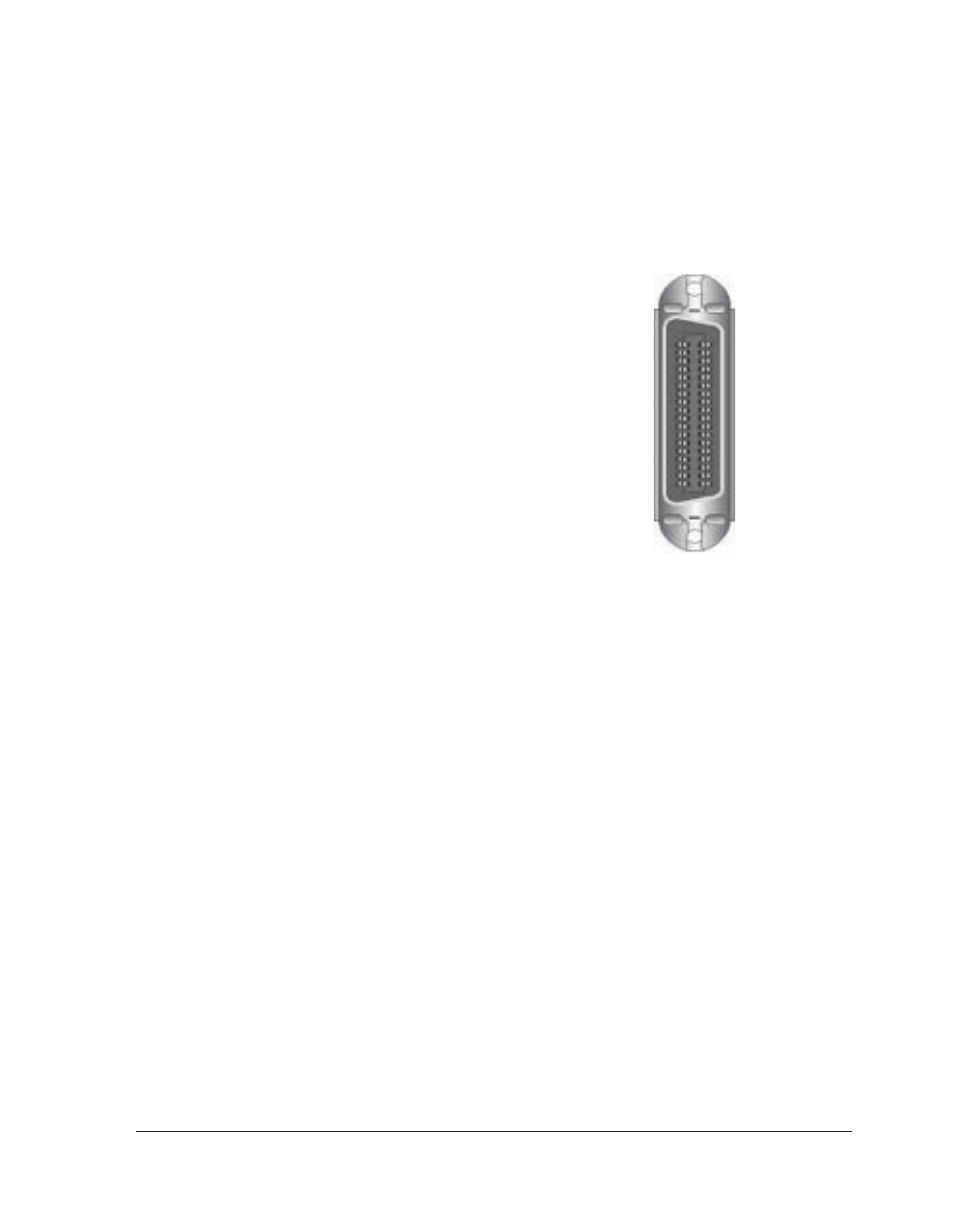

Centronics Parallel Port

Pin Assignments
Pin

Signal

1

/STROBE

2

DATA BIT 0

3

DATA BIT 1

4

DATA BIT 2

5

DATA BIT 3

6

DATA BIT 4

7

DATA BIT 5

8

DATA BIT 6

9

DATA BIT 7

10

/ACKNOWLEDGE

11

BUSY

12

PAPER END

13

SELECT OUT

14

/AUTO FEED

15

N/C

16

GND

17

N/C

18

N/C

19

GND

20

GND

21

GND

22

GND

23

GND

24

GND

25

GND

26

GND

27

GND

28

GND

29

GND

30

GND

31

/INIT

32

/FAULT

33

N/C

34

N/C

35

N/C

36

/SELECTIN

1

18

19

36
