HGP−...−A−B(−G..)
Festo HGP−...−A−B(−G..) 0405b Deutsch
8

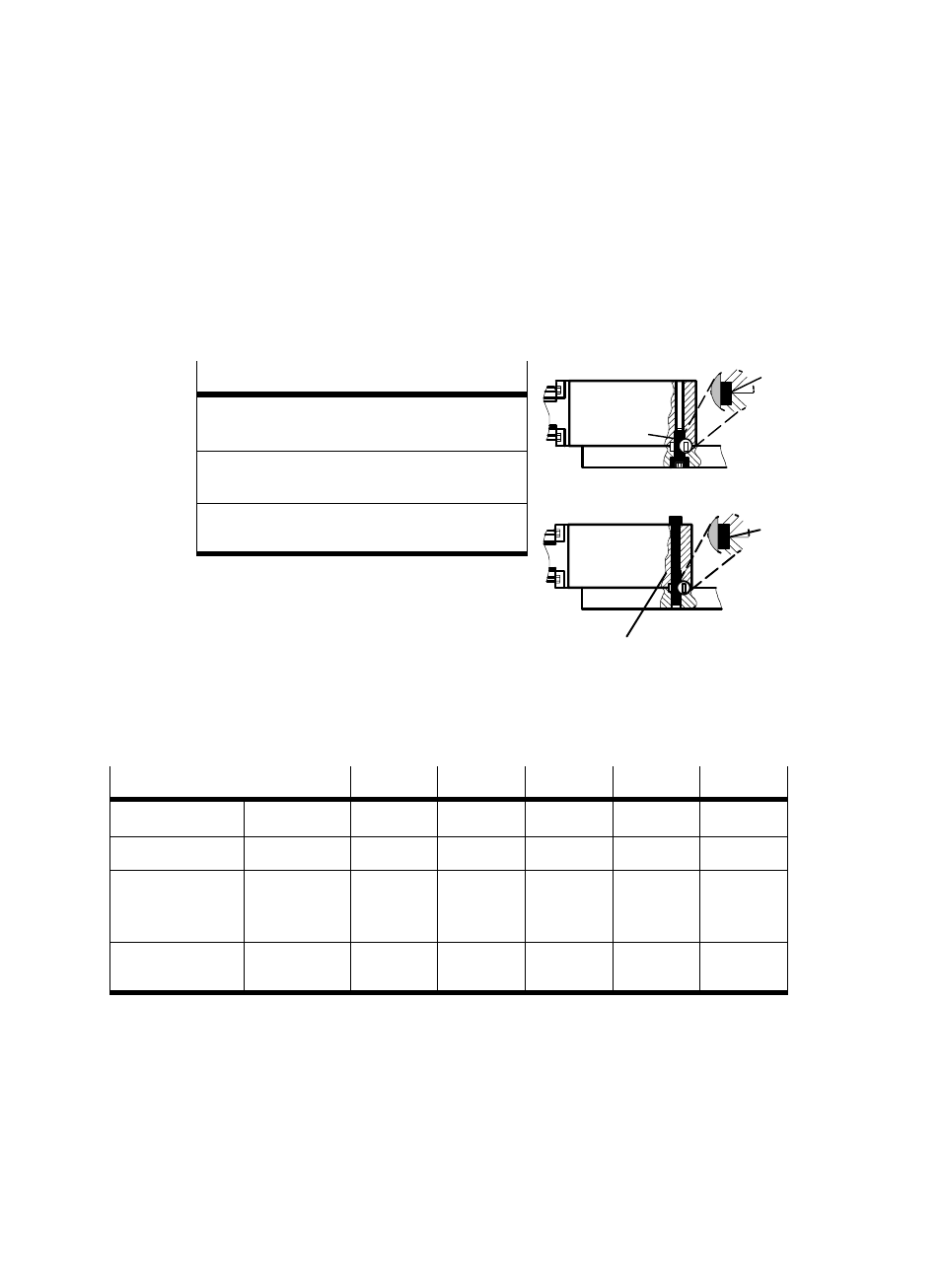

Zur Montage der Greifer stehen folg. Befestigungsmöglichkeiten zur Auswahl:
ć Grundflächenmontage ( Näherungsschalter n vorab in Nut einführen)
ć Seitliche Montage mit Gewindebohrungen
ć Seitliche Montage mit Durchgangsbohrungen (Schrauben eine Nennweite kleiner)
Montageschritte
Ĉ Zentrierhülsen ZBH−... (d) in die Passungen
der Gewindebohrungen stecken
Ĉ Greifer mit Zentrierhülsen ZBH−... (d) auf
Anschlussfläche platzieren
Ĉ Zwei Schrauben (c) zur Befestigung ein−
drehen
Bild 13
Die Kennwerte sind in den nachfolgenden Tabellen zusammengefasst:
Toleranzfeld HGP−10−.. HGP−16−.. HGP−20−.. HGP−25−.. HGP−35−..
Passungs− ∅ [mm] H8 5 7 7 9 12
Passungstiefe 0 ... + 0,1 mm 1,2 mm 1,6 mm 1,6 mm 2,1 mm 2,6 mm
Nennweite
(als DurchgangsĆ
bohrung) M3
(M2) M4
(M3) M4
(M3) M6
(M4) M8
(M6)
Max. zul. AnziehĆ
drehmoment 1,2 Nm
(0,5 Nm) 3 Nm
(1,2 Nm) 3 Nm
(1,2 Nm) 10 Nm
(3 Nm) 25 Nm
(10 Nm)
Bild 14
d)
d)
c)
Bild 12
Schraube c) eine Nennweite kleiner
