HGP−...−A−B(−G..)
Festo HGP−...−A−B(−G..) 0405b Español
32
2 Método de funcionamiento y uso
Cuando se aplica presión alternativamente a
las conexiones de aire
1, los émbolos interĆ
nos avanzan y retroceden.
Por medio de un dispositivo mecánico, el moĆ
vimiento longitudinal del émbolo se convierte
en un movimiento transversal que se transĆ
mite a las mandíbulas de la pinza
4. Los deĆ
dos de la pinza se fijan a las mandíbulas. Los
dedos de la pinza pueden abrirse o cerrarse
para sostener piezas.
La pinza es de doble efecto y puede sujetar
tanto interior como exteriormente. Junto con el muelle de recuperación integrado
(con HGP−...−G...) la HGP−... puede utilizarse como pinza de simple efecto.
Los siguientes tipos de pinza tienen un muelle de recuperación: Cuando la pinza es
descargada, las mandíbulas de la pinza y el émbolo son llevadas a la posición iniĆ
cial.
ć Dedos de pinzado abiertos: con HGP−...− G1
ć Dedos de pinzado cerrados: HGP−...− G2
La HGP−...−A−B(−G..) ha sido diseñada para pinzar y sostener cargar.
3 Condiciones de uso
Por favor, observar
Un manejo incorrecto puede producir un mal funcionamiento.
S Asegúrese de que se observan siempre los requerimientos de este capítulo.
Con ello, el producto funcionará de forma correcta y fiable.
S Compare los valores máximos especificados en estas instrucciones de funcioĆ
namiento con su aplicación actual (p. ej. presiones, fuerzas, pares, temperatuĆ
ras, masas, velocidades).

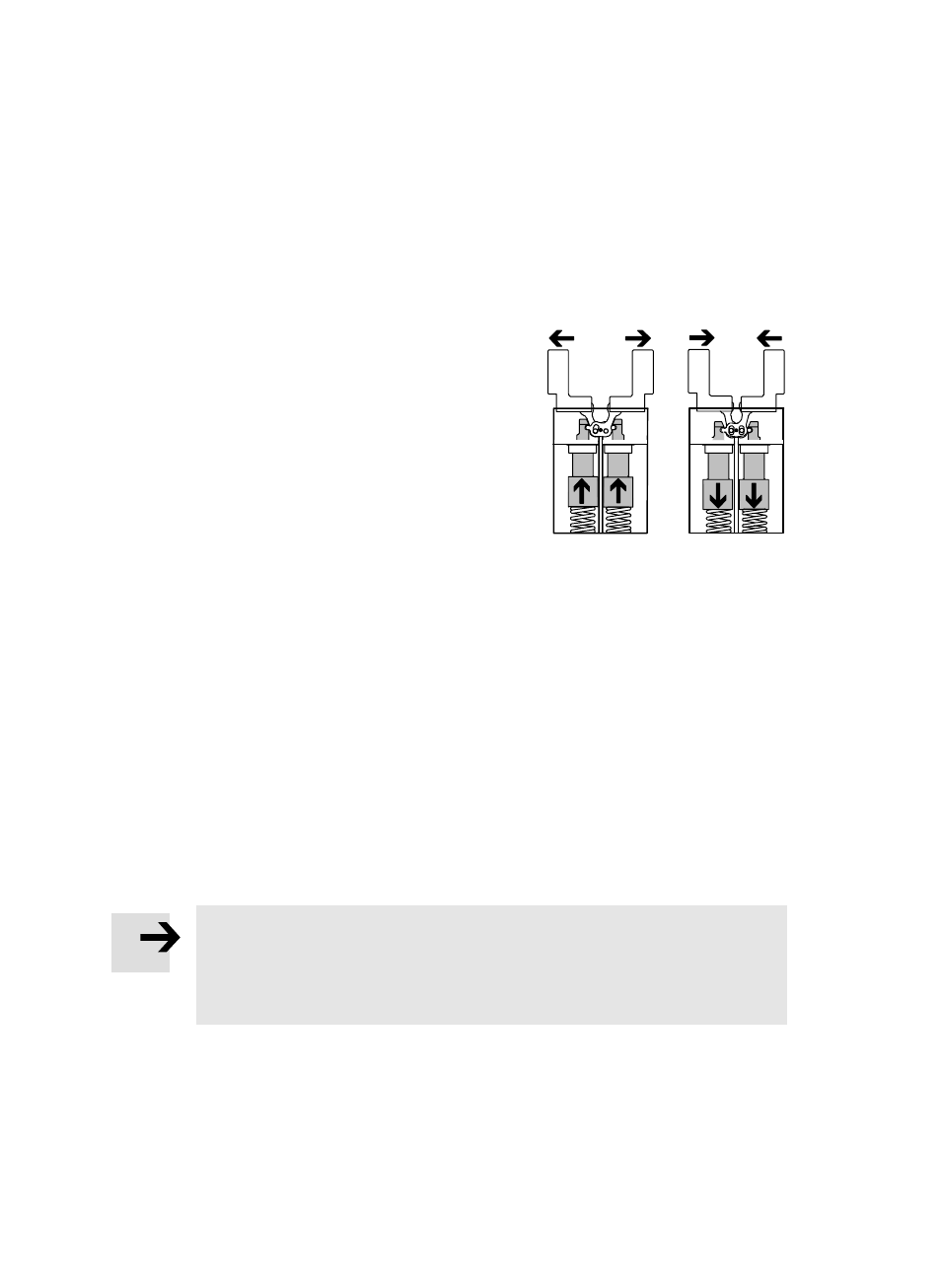

Fig. 2
