ESBF-BS
Festo – ESBF-BS – 1201NH Deutsch
7

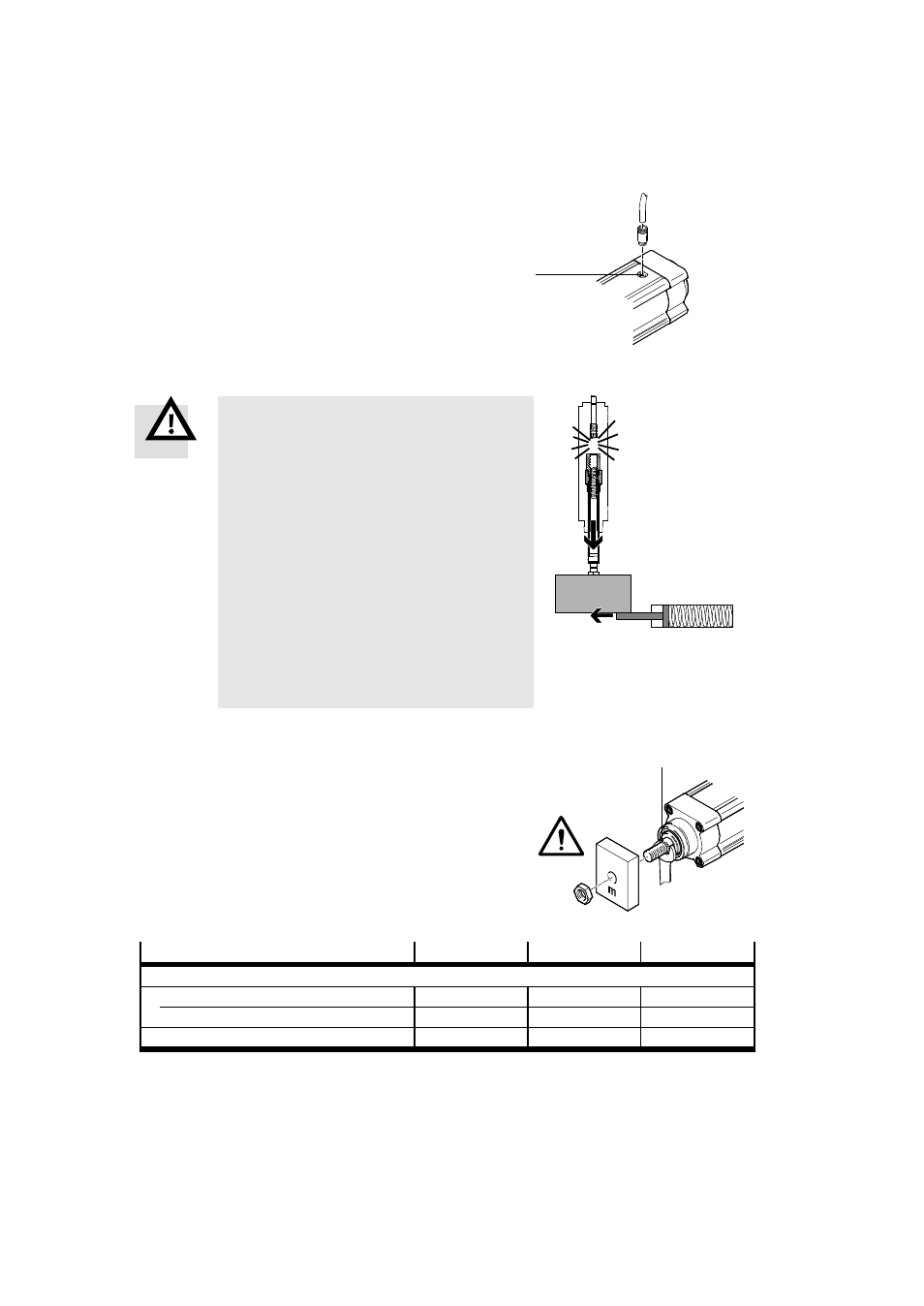

Zur Be- und Entlüftung der Druckausgleichsöffnung bei Variante ESBF-...-S1/F1:
•
Drehen Sie eine Verschraubung G1/8 in das Gewinde
4.
•
Verwenden Sie einen Schlauch zur Zu- und Ableitung
sauberer Luft.
Die Entlüftung sollte in einem geschützten Bereich (staub-
und feuchtgkeitsfrei) oder in einem großen Ausgleichs-
behälter erfolgen. Alternativ kann ein geringer Überdruck
(max. 0,2 bar) als Sperrluft angelegt werden.
Fig. 5
4
Bei Einbau in senkrechter oder schräger Lage:
Warnung
Unkontrolliert bewegte Massen schädigen Perso-
nen oder Gegenstände (Quetschungen).
Im Falle eines Spindelmutterbruchs im Inneren
des ESBF oder eines Zahnriemenbruchs bei
Parallelbausatz EAMM-U (z. B. aufgrund von Ver-
schleiß) fällt die Nutzlast nach unten.
•
Prüfen Sie, ob Sicherungsmaßnahmen gegen
Schäden zusätzlich extern erforderlich sind
(z. B. Zahnklinken oder bewegte Bolzen). Da-
durch vermeiden Sie, dass die Arbeitsmasse
abgleitet.
•
Prüfen Sie den Zahnriemen des Parallelbau-
satzes regelmäßig auf Verschleiß
(
Montageanleitung des Parallelbausatzes).
Fig. 6
Einbau der Nutzlast
•
Platzieren Sie den Schwerpunkt der Nutzlast möglichst zen-
trisch zur Kolbenstange.
•
Stellen Sie sicher, dass beim Befestigen der Nutzlast kein
Drehmoment auf die Kolbenstange übertragen wird.
Zum Gegenhalten dient die Schlüsselfläche
7.
•
Befestigen Sie die Nutzlast an der Kolbenstange.
Abhängig von der Nutzlast biegt sich die Kolbenstange
(
Anhang 13 Kennlinien).
7
Fig. 7
Baugröße
63
80
100
Kolbenstangengewinde
Außengewinde
M16x 1,5
M20x1,5
M20x1,5
Innengewinde
M10
M12
M12
Schlüsselweite
7
ß
[mm]
17
22
22
Tab. 2
