ESBF-BS
48 Festo – ESBF-BS – 1201NH Italiano
1 Elementi operativi e attacchi
3
5
1
6 7
2 4

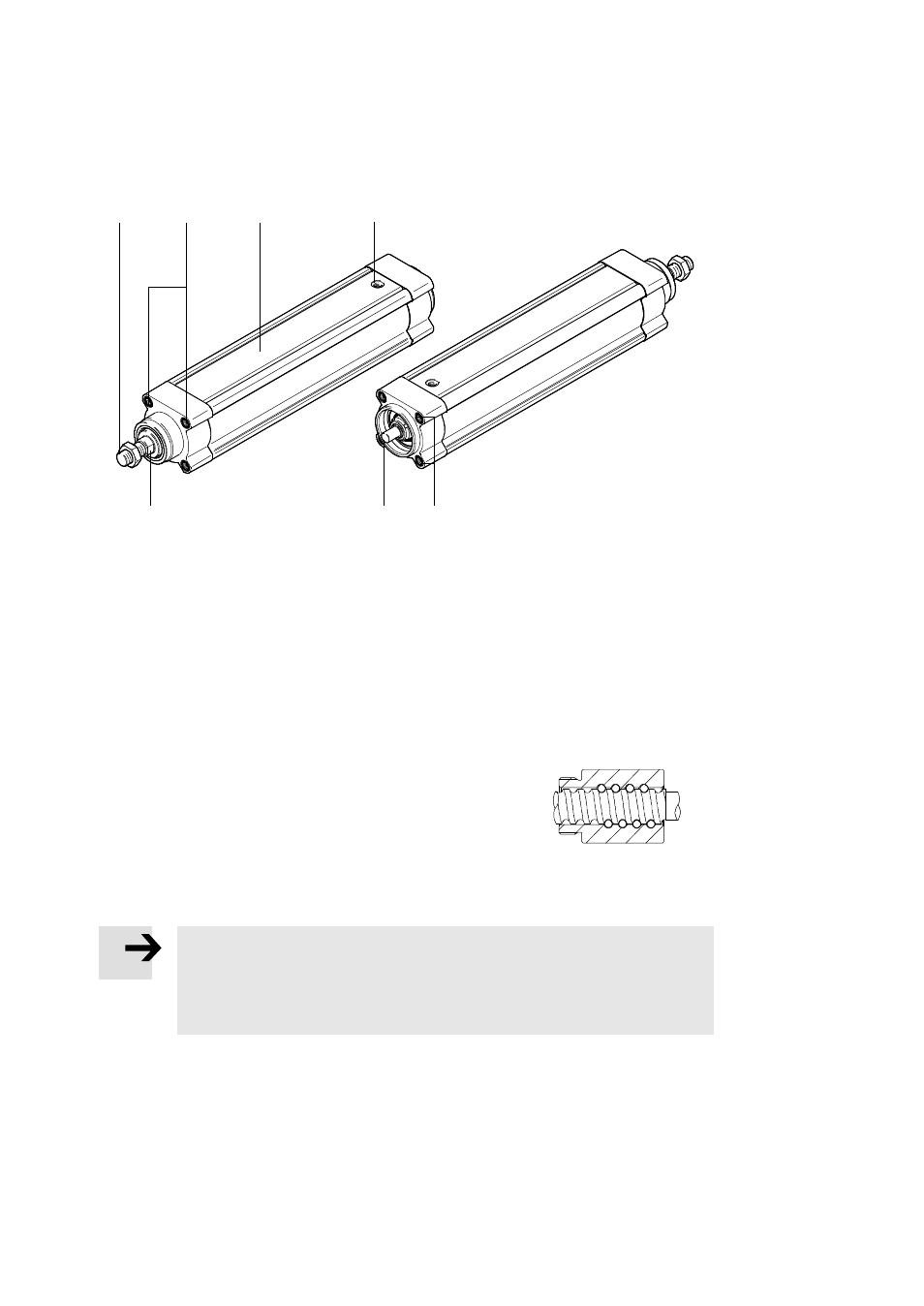

Fig. 1
1 Stelo (tubo di spinta)
2 Viti flangiate con filetto femmina per fissag-
gio (su entrambe le testate del cilindro)
3 Corpo del cilindro
4 Foro di compensazione della pressione:
– con filtro sinterizzato
– con filettatura (con la variante S1/F1)
5 Filettatura per attacco motore
6 Albero motore
7 Superficie della chiave per bloccare in senso
opposto
2 Funzionamento e utilizzo
Un attuatore filettato rotante (filettatura a ricircolazione di
sfere) trasforma il movimento rotante di un motore in un movi-
mento lineare. Così lo stelo trasla avanti e indietro.
Lo stelo è antirotativo. La posizione dello stelo può essere rile-
vata con l'aiuto di un interruttore di prossimità.
Secondo gli usi consentiti, il cilindro elettrico ESBF-BS funge al
funzionamento preciso abbinato a velocità e forze elevate.
Fig. 2 Filettatura a ricircolazione
di sfere (ESBF-BS)
Nota
L'ESBF-BS non viene frenato. Quando manca la coppia di ingresso lo stelo trasla libera-
mente. In modo opzionale, un bloccaggio automatico del sistema intero può essere
raggiunto mediante l'utilizzo di motori con freno di arresto incorporato o con elevata
coppia di autoritenuta.
