ESBF-BS
28 Festo – ESBF-BS – 1201NH Español
• Compare los valores límite especificados en estas instrucciones de utilización con los de la ap-
licación (p. ej. fuerzas, pares, temperaturas, masas, velocidades).
Este producto solo puede utilizarse siguiendo las directrices correspondientes de seguridad si se
observan los límites máximos de carga.
• Observe la tolerancia de los pares de apriete. Sin indicaciones especiales,
la tolerancia es ±20 %.
5 Montaje
5.1 Instalación mecánica
• No modifique los ajustes de los tornillos ni de los pasadores
roscados si no se indica explícitamente en estas instruc-
ciones de utilización.
• Monte el motor en el cilindro eléctrico con el juego de mon-
taje recomendado en el catálogo ( instrucciones para el
montaje correspondientes).

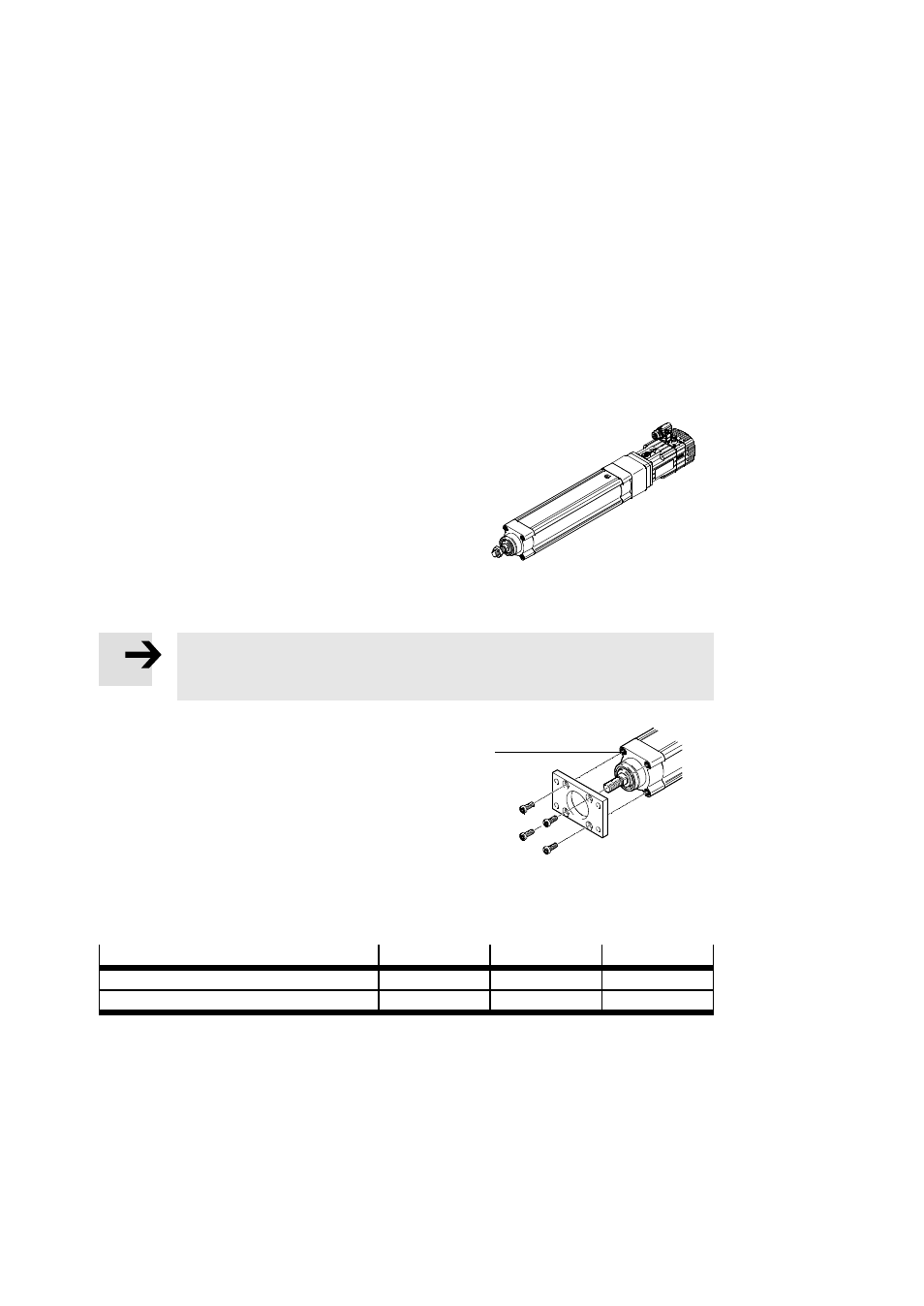

Fig. 3
Montaje del producto:
Nota
Si se utiliza una unidad de guía tipo EAGF :
• Fije las piezas de los detectores de proximidad fuera de la zona de montaje.
• Asegúrese de que el dispositivo se ha montado libre de
deformación por tensiones y de flexión.
• Asegúrese de que haya otros puntos de fijación
(p. ej. mediante perfiles de fijación).
• Coloque el den ESBF de manera que todas las piezas
operativas sean accesibles y el taladro de compensación de
presión 4 no esté cubierto.
• Fije el ESBF con los accesorios de fijación
( 10 Accesorios).
• Apriete por un igual los tornillos de fijación.
Fig. 4
2
Tamaño 63 80 100
Rosca interior de tornillos con collar
2
M8 M10 M10
Par de apriete [Nm] 12 25 25
Tab. 1
