ESBF-BS
6 Festo – ESBF-BS – 1201NH Deutsch
• Vergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit denen Ihres Einsatzfalls
(z. B. Kräfte, Momente, Temperaturen, Massen, Geschwindigkeiten).
Nur die Einhaltung der Belastungsgrenzen ermöglicht ein Betreiben des Produkts gemäß der ein-
schlägigen Sicherheitsrichtlinien.
• Berücksichtigen Sie die Toleranz der Anziehdrehmomente. Ohne spezielle Angabe beträgt
die Toleranz ±20 %.
5 Einbau
5.1 Einbau mechanisch
• Lassen Sie Schrauben und Gewindestifte unverändert, für
die es keine unmittelbare Aufforderung zur Veränderung in
dieser Bedienungsanleitung gibt.
• Montieren Sie den Motor am Elektrozylinder mit dem im
Katalog empfohlenen Motoranbausatz ( zugehörige
Montageanleitung).

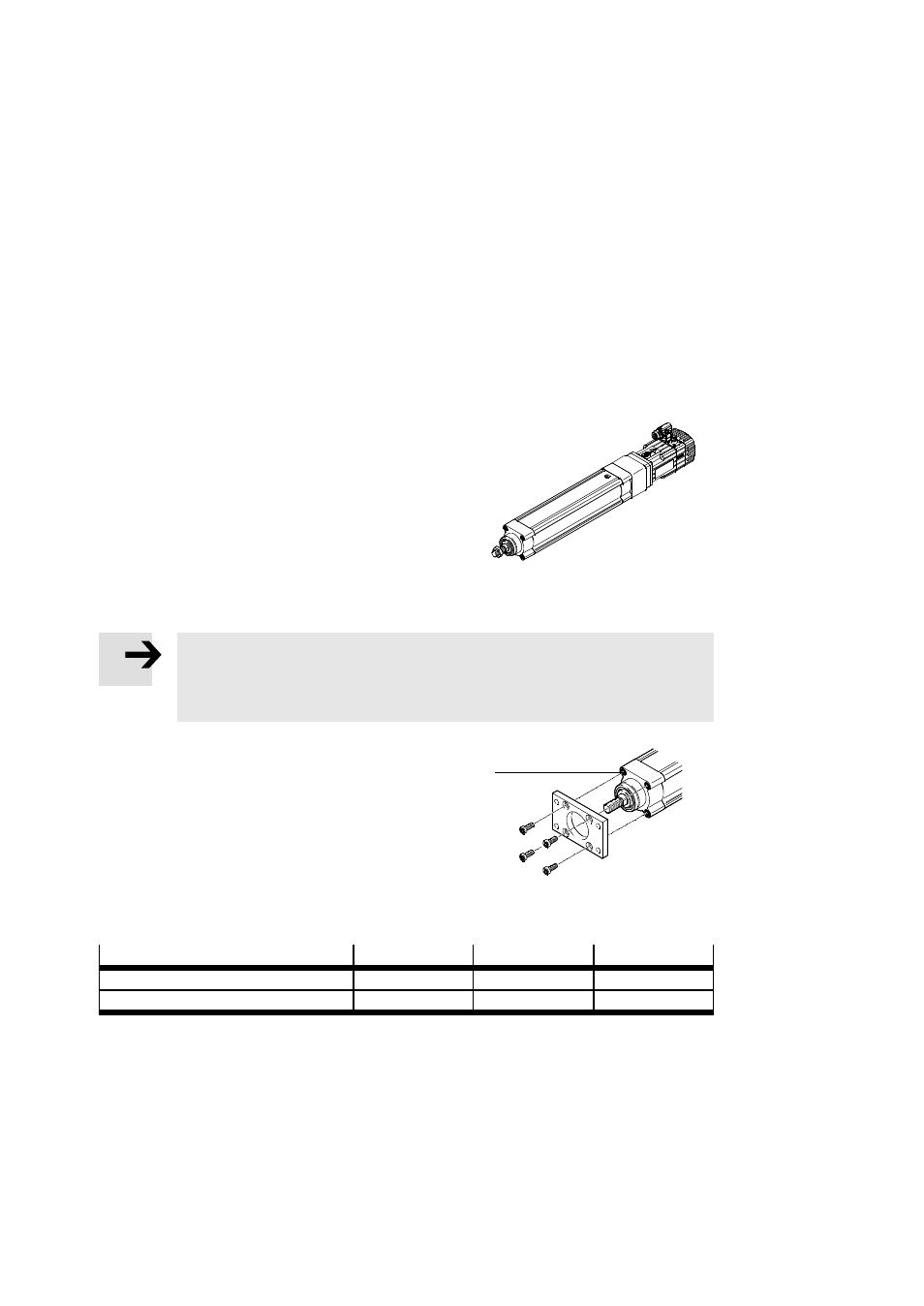

Fig. 3
Durchführung des Produkteinbaus:
Hinweis
Bei Verwendung einer Führungseinheit EAGF :
• Befestigen Sie die Bausätze der Näherungsschalter außerhalb des Montage-
bereichs.
• Achten Sie auf einen Einbau ohne Verspannungen und
Biegungen.
• Sorgen Sie für zusätzliche Befestigungspunkte (z. B. durch
Profilbefestigungen).
• Platzieren Sie den ESBF so, dass alle Bedienteile erreichbar
sind und die Druckausgleichsöffnung
4nicht abgedeckt ist.
• Befestigen Sie den ESBF mit dem Befestigungszubehör
( 10 Zubehör).
• Drehen Sie die Befestigungsschrauben gleichmäßig fest.
Fig. 4
2
Baugröße 63 80 100
Innengewinde Bundschrauben
2
M8 M10 M10
Anziehdrehmoment [Nm] 12 25 25
Tab. 1
