ESBF-BS
62 Festo – ESBF-BS – 1201NH 中文

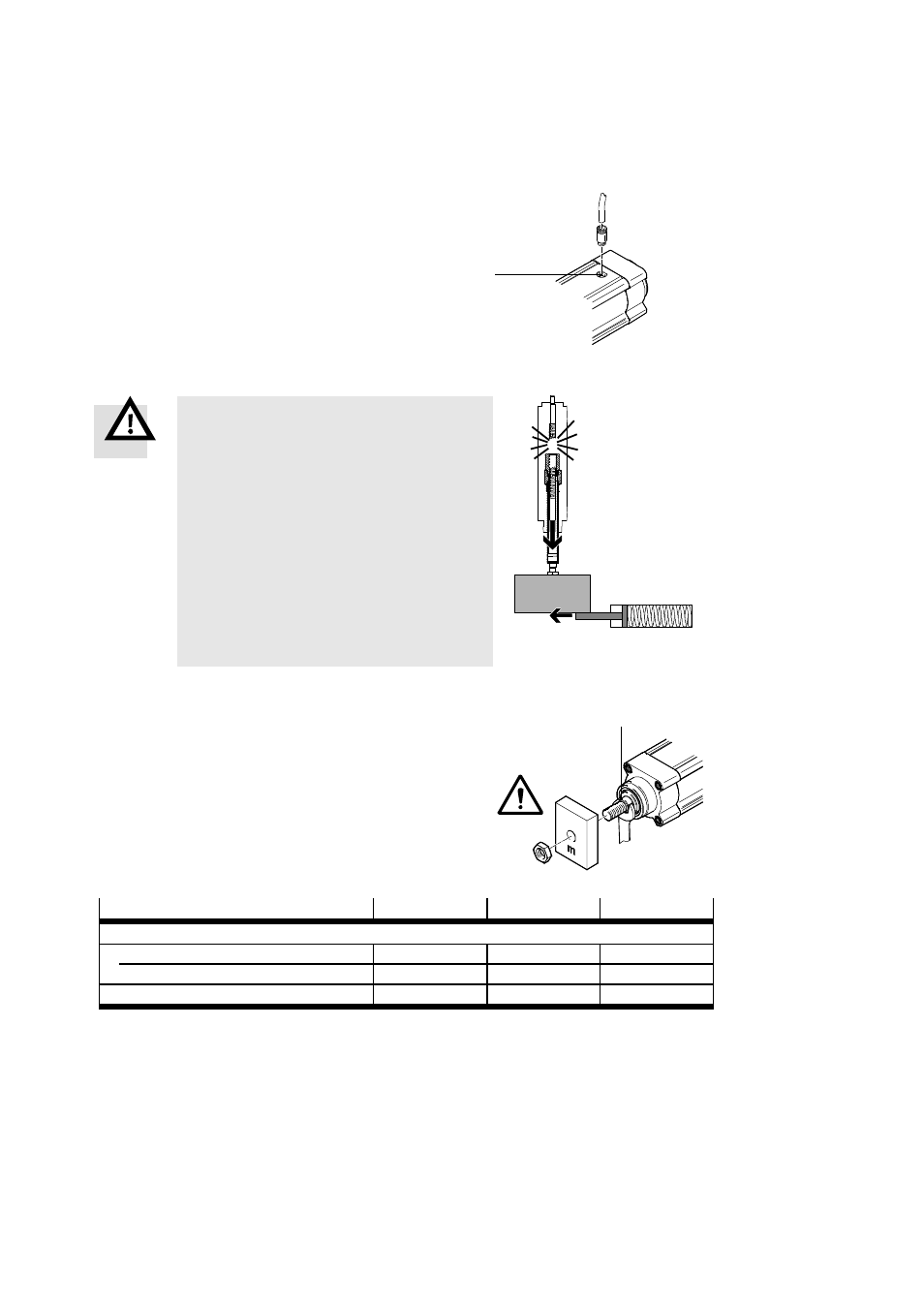

使用 ESBF-...-S1/F1 时，压力补偿孔的进气和排气步骤：
•
将一个螺纹接头 G1/8 旋入螺纹孔内 4。
• 使用一根气管，以引入和排出洁净的空气。
应在一个具有防护的区域内（没有灰尘和湿气）或在较大
的补偿容器内进行排气。 或者可以用较小的过压（最大
0.2 bar）作为密封空气。
Fig. 5
4
采用垂直或倾斜安装位时：
警告
失控的移动负载会造成物品损坏和人员受伤（挤
压致伤）。
如果出现 ESBF 内部的一个丝杠螺母断裂或者
采用平行组件 EAMM-U 时齿带断裂（例如：由于
磨损）的情况下，工作载荷将向下坠落。
•
请您检查是否需要防止损坏的额外安全措施
（例如： 棘轮掣子或可移动螺栓）。
由此可防止工作载荷向下滑落。
• 请定期检查平行组件的齿带磨损情况
（
平行组件的安装指南）。
Fig. 6
安装工作负载
•
将工作负载的重心尽可能定位在活塞杆中心。
• 确保在固定工作载荷时没有向活塞杆上传递扭矩。
扳手接触面 7 用于反向着力。
• 将工作负载固定在活塞杆上。
活塞杆的弯曲情况取决于工作负载
（ 附录 13 特性曲线）。
7
Fig. 7
规格 63 80 100
活塞杆螺纹
外螺纹 M16x 1.5 M20x1.5 M20x1.5
内螺纹 M10 M12 M12
扳手开口宽度 7 ß [mm] 17 22 22
Tab. 2
