4
RQT7504
IT
ALIANO
AM ANT FM ANT
OPTICAL
OUT
S-VIDEO
HAUT-PARLEURS
OUT
VIDEO
OUT
AC IN
AV
SUBWOOFER
OUT R L
AUX
HIGH(6 Ω )
SPEAKERS (SB-PM39)
LOW(6 Ω )
R
L
3
SPEAKERS(SB-PM39)
HIGH(6
Ω ) LOW(6
Ω )
1
2
EXT LOOP 75 Ω
R
L
• Usare solo i diffusori in dotazione
Usando diffusori diversi si potrebbe danneggiare il sistema e
causare lo scadimento della qualità del suono.
• Mettere i diffusori su una superficie piana per evitare che cadano.
Se non è possibile sistemare i diffusori su una superficie piana,
prendere le dovute precauzioni per evitare che cadano.
Posizionamento per l’effetto migliore
La sistemazione dei diffusori può influenzare i bassi e il campo
sonoro. Tenere presente i punti seguenti.
• Sistemare i diffusori su basi piane e solide.
• Se si sistemano i diffusori troppo vicini al pavimento, pareti e angoli,
i bassi potrebbero diventare eccessivi. Coprire le pareti e le finestre
con tende spesse.
• Per una ventilazione adeguata, tenere i diffusori ad una distanza di
almeno a 10 mm dal sistema.
• Per evitare di danneggiare i diffusori, non toccare i coni dei diffusori
se si sono tolte le griglie.
Note sull’utilizzo dei diffusori
• La riproduzione di suono ad alto volume per lunghi periodi di tempo,
può danneggiare i diffusori e accorciarne il tempo di funzionamento.
• Nei casi seguenti il volume deve essere abbassato in modo da
evitare danni.
– Quando si riproduce un suono distorto.
– Quando i diffusori emettono uno strano un rumore (retroazione)
da un microfono o giradischi, rumori di trasmissioni FM o segnali
continui da un oscillatore, dischi di test o strumenti elettronici.
– Quando si regola la qualità del suono.
– Quando si spegne o si accende l’unità.
Se i colori delle immagini sul televisore sono anormali
Questi diffusori sono progettati per essere usati vicino al televisore,
tuttavia alcuni televisori e combinazioni di sistemi potrebbero
disturbare il colore delle immagini.
In tal caso, spegnere il televisore per circa 30 minuti.
La funzione di smagnetizzazione del televisore dovrebbe correggere
il problema. Se il problema persiste, allontanare ulteriormente i
diffusori dal televisore.
Attenzione
• Usare i diffusori solo con il sistema consigliato. Venire
a meno a questa prescrizione potrebbe essere causa di
danni all’amplificatore e/o ai diffusori, e potrebbe
inoltre comportare rischi di incendio. In caso di
danni o improvvisi mutamenti delle prestazioni del
sistema, rivolgersi ad un tecnico specializzato.
• Non attaccare questi diffusori alle pareti o al soffitto.

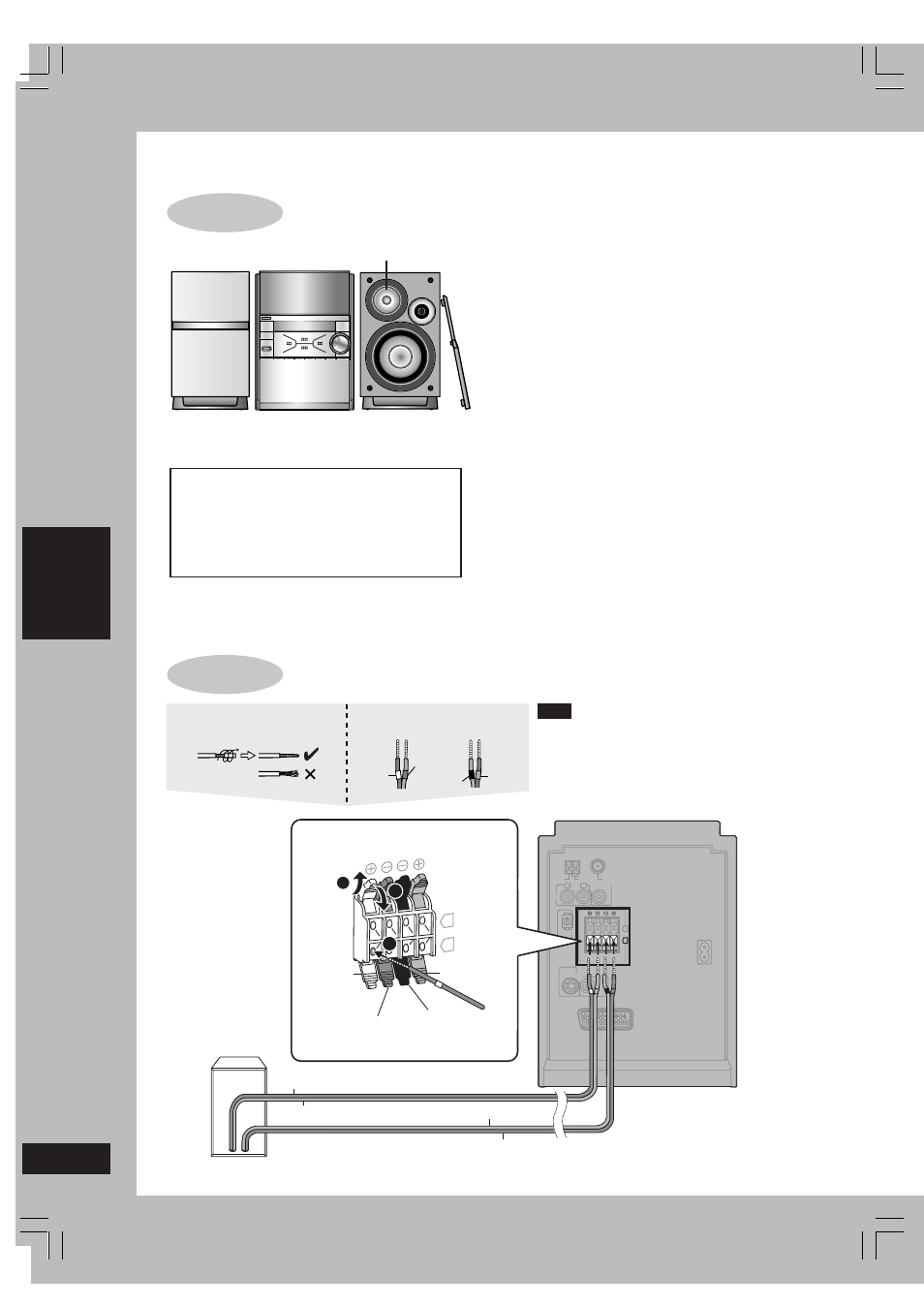

Impostazione semplice
Sistemazione
Nota
• Fare attenzione a non cortocircuitare i cavi positivi (+) e
negativi (–) dei diffusori.
• Accertarsi di collegare soltanto i cavi positivi (rame) ai
terminali positivi (+), e i cavi negativi (argento) ai
terminali negativi (–).
Il collegamento sbagliato può danneggiare i diffusori.
38
Tweeter
Diffusore Unità principale Diffusore
(SB-PM39) (SA-PM39D) (SB-PM39)
Rame (contrassegno bianco)
Argento (contrassegno blu) Argento (contrassegno nero)
Rame (contrassegno rosso)
Diffusore destro
Collegare i cavi ai terminali dello stesso
colore dei contrassegni.
Collegare il lato sinistro (L) allo stesso
modo.
Bianco
Blu
Rosso
Nero
Torcere l'estremità di vinile e
tirarla via. Controllare il colore dei
contrassegni alle estremità dei cavi.
Bianco
Blu
Nero
Rosso
Sistemare i diffusori in modo che il tweeter sia vicino all’unità.
Collegamento dei diffusori
PASSO
1
PASSO
2
