AIMB-221 User Manual 34

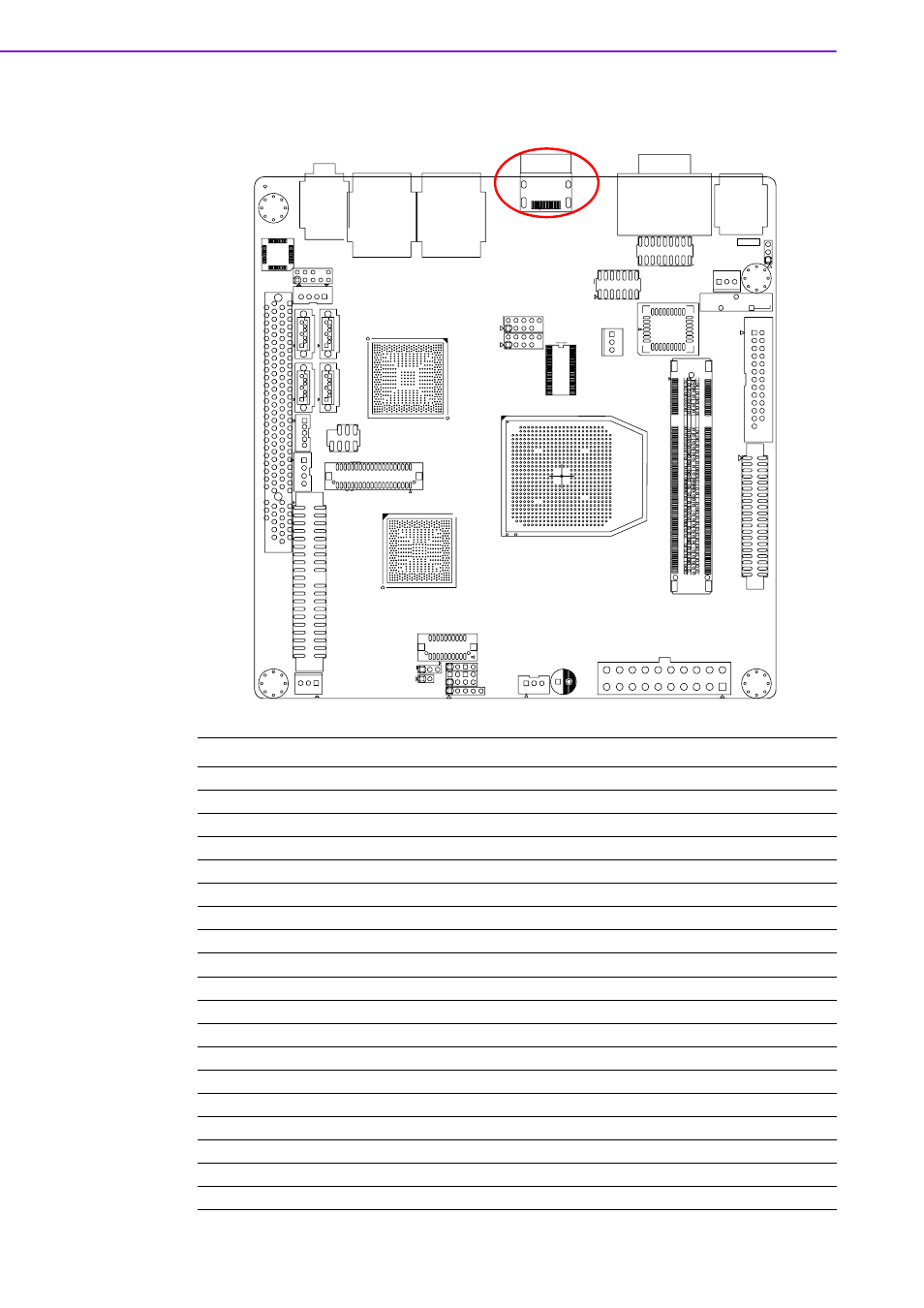

2.13 VGA HDMI
HDMI1 VGA1
pin.1 HDMI_P2 pin.1 RED
pin.2 GND pin.2 GREEN
pin.3 HDMI_N2 pin.3 BLUE
pin.4 HDMI_P1 pin.4 NC
pin.5 GND pin.5 GND
pin.6 HDMI_N1 pin.6 GND
pin.7 HDMI_P0 pin.7 GND
pin.8 GND pin.8 GND
pin.9 HDMI_N0 pin.9 VCC
pin.10 HDMI_PCLK pin.10 GND
pin.11 GND pin.11 NC
pin.12 HDMI_NCLK pin.12 DDC_DAT
pin.13 NC pin.13 Hsync
pin.14 NC pin.14 Vsync
pin.15 GFX_DDCCLK pin.15 DDC_CLK
pin.16 GFX_DDCDAT
pin.17 GND
pin.18 VCC
pin.19 PLUG_Detect
