31 AIMB-221 User Manual
Chapter 2
C
onnecting
Peripherals
2.11 JSETCOM2

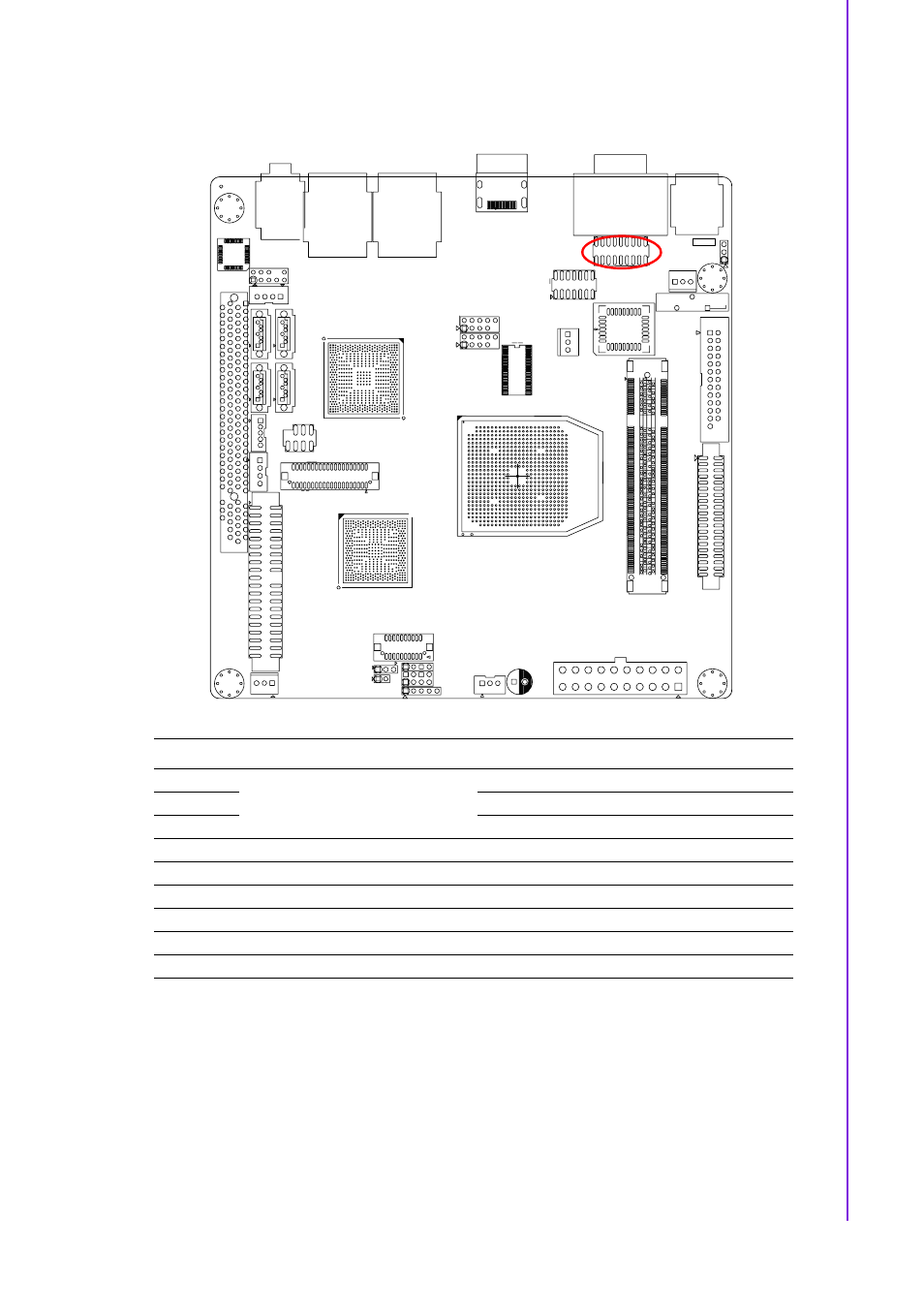

JSETCOM2
pin.1
COM2_SIN
pin.2 UART2_RXD485
pin.3 pin.4 UART2_RXD422
pin.5 pin.6 UART2_RXD232
pin.7 COM2_#DCD pin.8 COM2_SOUT
pin.9 COM2_PIN1 pin.10 COM2_PIN3
pin.11 COM2_TXD485N pin.12 COM2_RXD485P
pin.13 UART2_SIN pin.14 COM2_#DTR
pin.15 COM2_PIN2 pin.16 COM2_PIN4
pin.17 COM2_TXD485P pin.18 COM2_RXD485N
