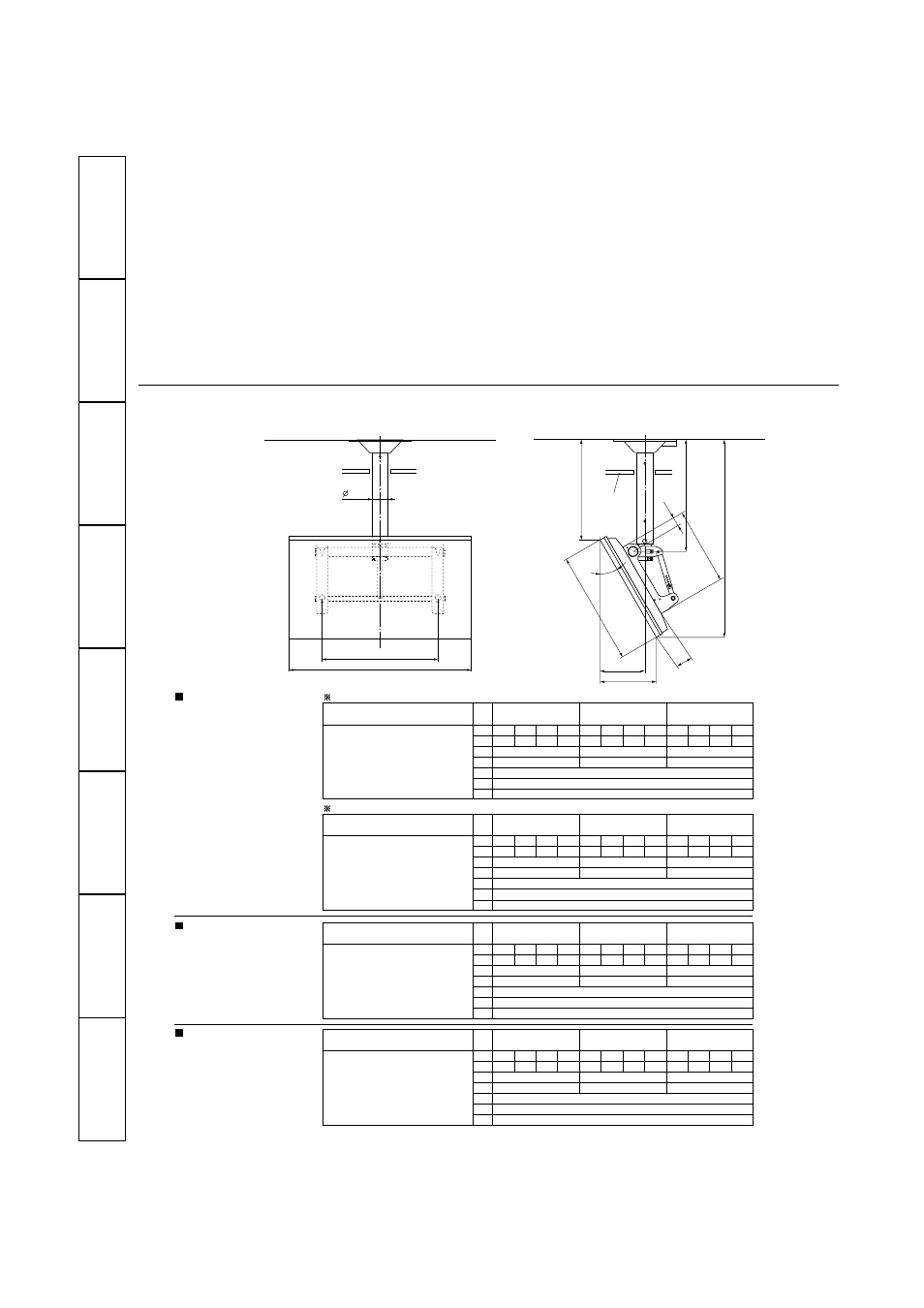

Example of ceiling unit installation
Beispiel für die Installation der Deckeneinheit
Voorbeeld van de installatie van de plafondbevestiging
Esempio di installazione dell’unità a soffitto
Exemple d’installation en plafond
Ejemplo de instalación de la unidad de techo
Installationsexempel för takupphängningsenheten
Eksempel på montering af loftophænget
;;;
626
~
926
A
Ceiling board
B
G
C
D
E
50
431
R
;
;
;
;
;;;
660
F
; ;
89
A
B
C
D
E
F
G
R
Angle / Winkel / Hoek / Angolo /
Ángulo / Vinkel
Dimensions / Größe /
Afmeting / Misura / Tamaño /
Storlek / Størrelse
1079.4
473.6
1179.4
573.6
1279.4
673.6
1379.4
773.6
1096.8
511.6
1196.8
611.6
1296.8
711.6
1396.8
811.6
1082.1
557.4
1182.1
657.4
194
0
229
156.8
610
1020
89
252.9
302.9
0 ° 15 ° 30 °
1282.1
757.4
1382.1
857.4
A
B
C
D
E
F
G
R
Angle / Winkel / Hoek / Angolo /
Ángulo / Vinkel
Dimensions / Größe /
Afmeting / Misura / Tamaño /
Storlek / Størrelse
1100
466
1200
566
1300
666
1400
766
1117
505
1217
605
1317
705
1417
805
1100
551
1200
651
194
0
231
164
633.5
1030
89
256
317
0 ° 15 ° 30 °
1300
751
1400
851
For 42˝ Display
Für 42-Zoll-Display
Voor 42-inch display
Per schermo da 42 pollici
Pour l’écran 42 pouces
Para la pantalla de 42 polgada
För skärm på 42 tum
Til 42˝ skærm TH-42PW3/PWD3
A
B
C
D
E
F
G
R
Angle / Winkel / Hoek / Angolo /
Ángulo / Vinkel
Dimensions / Größe /
Afmeting / Misura / Tamaño /
Storlek / Størrelse
1070
496
1170
596
1270
696
1370
796
1088
534
1188
634
1288
734
1388
834
1074
577
1174
677
194
0
123
148
573.5
930
89
241
287
0 ° 15 ° 30 °
1274
777
1374
877
For 37˝ Display
Für 37-Zoll-Display
Voor 37-inch display
Per schermo da 37 pollici
Pour l’écran 37 pouces
Para la pantalla de 37 polgada
För skärm på 37 tum
Til 37˝ skærm
A
B
C
D
E
F
G
R
Angle / Winkel / Hoek / Angolo /
Ángulo / Vinkel
Dimensions / Größe /
Afmeting / Misura / Tamaño /
Storlek / Størrelse
1138.5
414.5
1238.5
514.5
1338.5
614.5
1438.5
714.5
1153.7
458.8
1253.7
558.8
1353.7
658.8
1453.7
758.8
1153.3
512.2
1253.3
612.2
202
0
251.4
186.2
724
1210
98
288.3
359.7
0 ° 15 ° 30 °
1353.3
712.2
1453.3
812.2
For 50˝ Display
Für 50-Zoll-Display
Voor 50-inch display
Per schermo da 50 pollici
Pour l’écran 50 pouces
Para la pantalla de 50 polgada
För skärm på 50 tum
Til 50˝ skærm
TC-42P1F/PD1F TC-42P1/PD1
Units : mm
Einhelt : mm
Eenheden : mm
Unità : mm
Unité : mm
Unidad : mm
Enhet : mm
Måleenheder : mm
