42
Svenska
Monteringsprocedur
②
②
Isoleringsmellanlägg
Skåra
Skåra
①
①

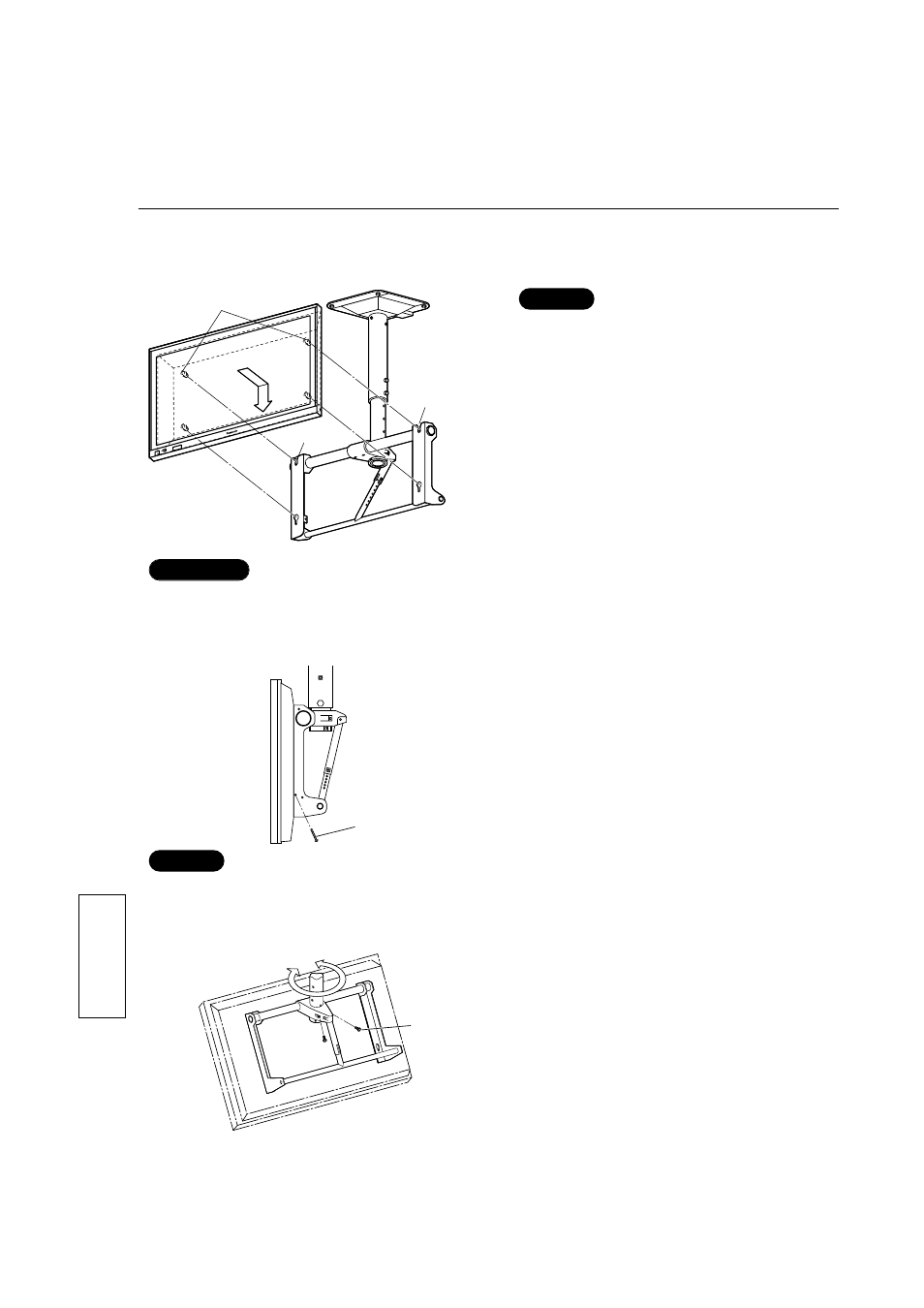

6. Montera skärmen i takupphängningsenheten.
1. Haka fast skärmens övre isolerings-
mellanlägg i takupphängningsenheten
genom att anpassa skärmen till
skårorna i takupphängningsenheten
och sedan skjuta skärmen nedåt.
2. För in de undre isoleringsmellanläggen
genom att lyfta skärmen en aning,
anpassa de undre mellanläggen till
hålen och sedan sänka skärmen.
• Kontrollera att takupphängningsenheten är
absolut rak och inte ligger i vinkel när skärmen
ska monteras.
Anm.
• Luta inte skärmen i alltför hög grad då den kan hakas loss från enheten.
Observera
7. Fäst skärmen.
Fästskruv (M5), 1 vardera på
vänster och höger sida
• Sätt i de två fästskruvarna (M5,
medföljer) i motsvarande hål på
takupphängningsenheten (på vänster
och höger sida).
8. Justera takupphängningsenhetens riktning.
Bult M8
(M8-20)
• Justera vinkeln på skärmen och fäst den
på plats med två fästbultar (M8-20,
medföljer).
• Installera de två fästskruvarna på vänster och höger sida för att förhindra att skärmen glider ut ur enheten.
Anm.
