46
Dansk

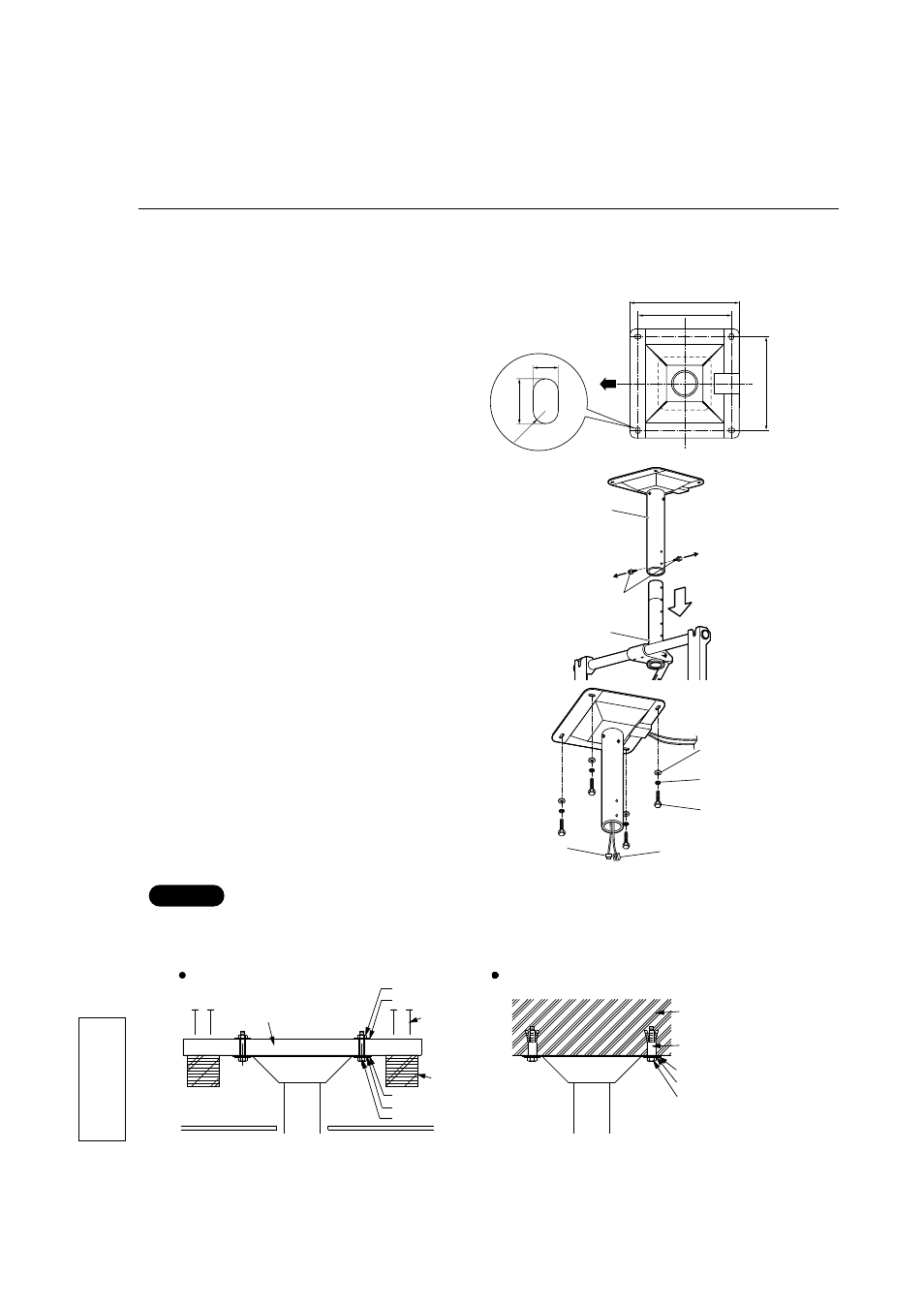

Dette loftophæng vejer cirka 19 kg. Displayet
vejer cirka 33 til 45 kg. Se diagrammet til højre
og kontrollér, at de fire punkter, hvor
loftophænget og skærmen skal monteres, er i
stand til at bære denne vægt. Hvis
monteringsstedet ikke er stærkt nok til at bære
denne vægt, er det nødvendigt at forstærke loftet
før loftophænget og skærmen monteres.
300
300
350
Monteringshuller i loftet
Front
24
14
R7
Monteringsprocedure
• Forstærk loftet, hvis det ikke er stærkt nok til at bære vægten.
• Benyt bolte (medfølger ikke), der passer til loftmaterialet.
• Se eksemplerne på installation i trækonstruktioner og betonkonstruktioner
N o t e
Bemærk
3. Montér loftophænget
(øvre sektion)
Spændeskive
(medfølger ikke)
Fjederskive
(medfølger ikke)
M12 bolt
(medfølger ikke)
Jordforbundet netledning
(eksempel)
Signalkabel
(eksempel)
1. Før den øvre sektion monteres, skal
ledningerne trækkes gennem røret.
Anvend en jordforbundet netledning
(medfølger ikke).
2. Lav huller i loftet til isætning af M12 mm
bolte, idet der anvendes en metode, der
passer til loftets struktur. Montér den
øvre sektion med en bolt med indvendig
sekskant kærv (M12 medfølger ikke), en
spændeskive og en fjederskive.
1. Kontrollér bæreevnen på monteringsstedet.
2. Klargør loftophænget
loftophæng
(øvre sektion)
M8 samleskrue
loftophæng
(nedre sektion)
• Fjern de to M8 samleskruer fra
loftophænget og del denne i den øvre og
nedre sektion.
Enhed: mm
M12 bolt
Fjederspændeskive
Flad spændeskive
Fundamentm trik
eller rawlplug (M12)
Beton
Installation i betonkonstruktion (eksempel)
Installation i trækonstruktion (eksempel)
M12 bolt
Fjederspændeskive
Flad spændeskive
Flad spændeskive
Møtrik
Bjælke
Monteringsplade
(minimum tykkelse 40 mm)
Loftplade
Sшm
