18
Nederlands
Installatie
②
②
Isolatiebussen
Gleuf
Gleuf
①
①

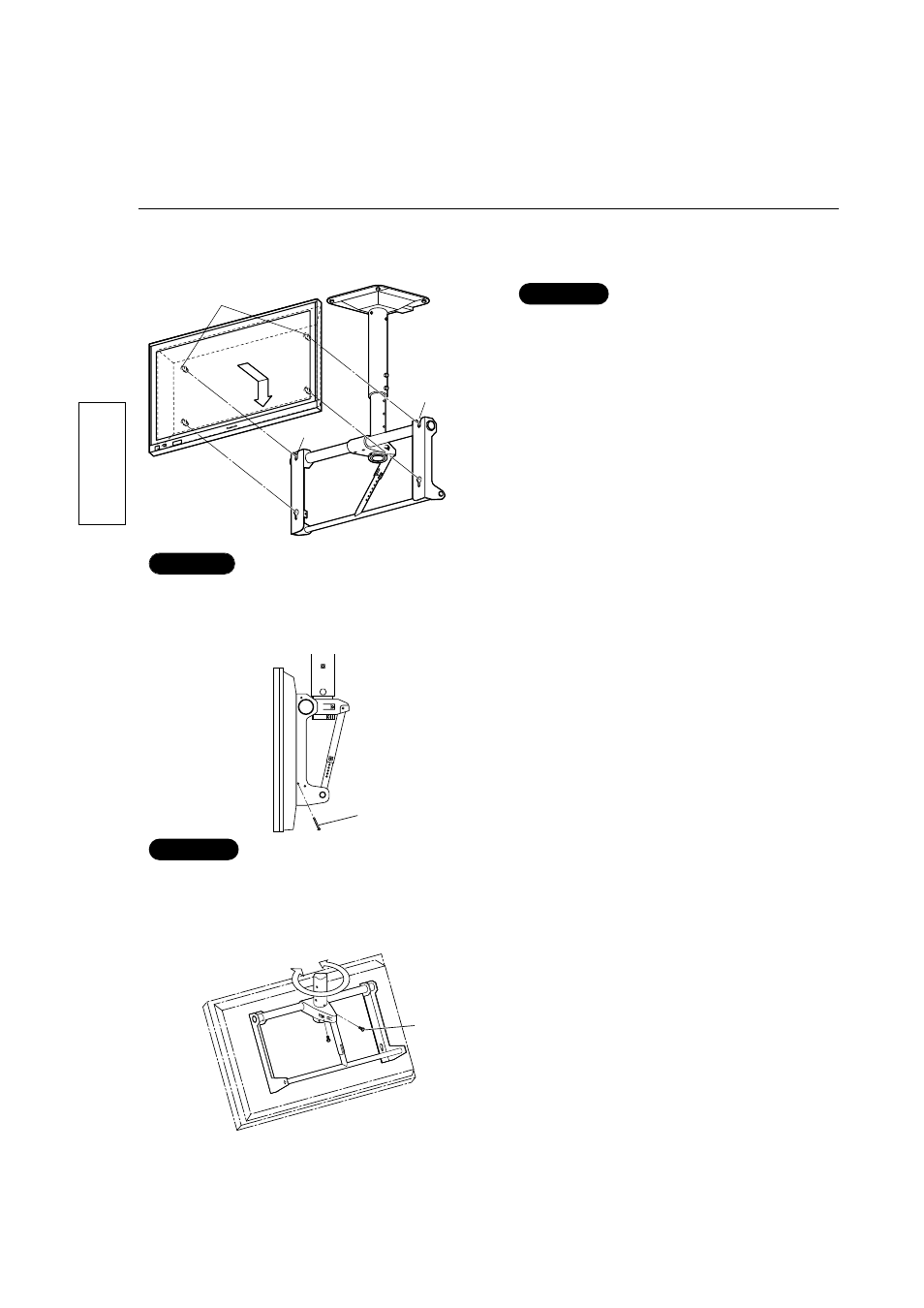

6. Monteer de display aan de plafondbevestiging.
1. Haak de bovenste isolatiebussen van
de display in de plafondbevestiging
door de isolatiebussen uit te lijnen met
de gleuven in de plafondbevestiging en
de display dan naar beneden te
schuiven.
2. Steek de onderste isolatiebussen naar
binnen door de display een weinig
omhoog te tillen, dan de isolatiebussen
in de gaten te steken en de display
weer te laten zakken.
• Zorg dat de plafondbevestiging niet schuin gericht
is wanneer u de display in de eenheid schuift.
Opmerking
• Til de display niet te ver omhoog, want dan kan deze loskomen van de plafondbevestiging.
Let op
7. Maak de display vast.
Bevestigingsschroef (M5),
1 aan beide kanten
• Monteer de twee bevestigingsschroeven
(M5, bijgeleverd) in de aangegeven
gaten van de plafondbevestiging (links
en rechts).
8. Draai de plafondbevestiging in de gewenste richting.
M8 bout
(M8-20)
• Stel de horizontale stand van de display
af en vergrendel in de gekozen stand
met de twee bevestigingsbouten (M8-
20, bijgeleverd).
• Zorg dat de bevestigingsschroeven aan de linker- en rechterkant van de display worden aangebracht om te voorkomen dat
de display uit de plafondbevestiging schuift.
Opmerking
