41
Svenska

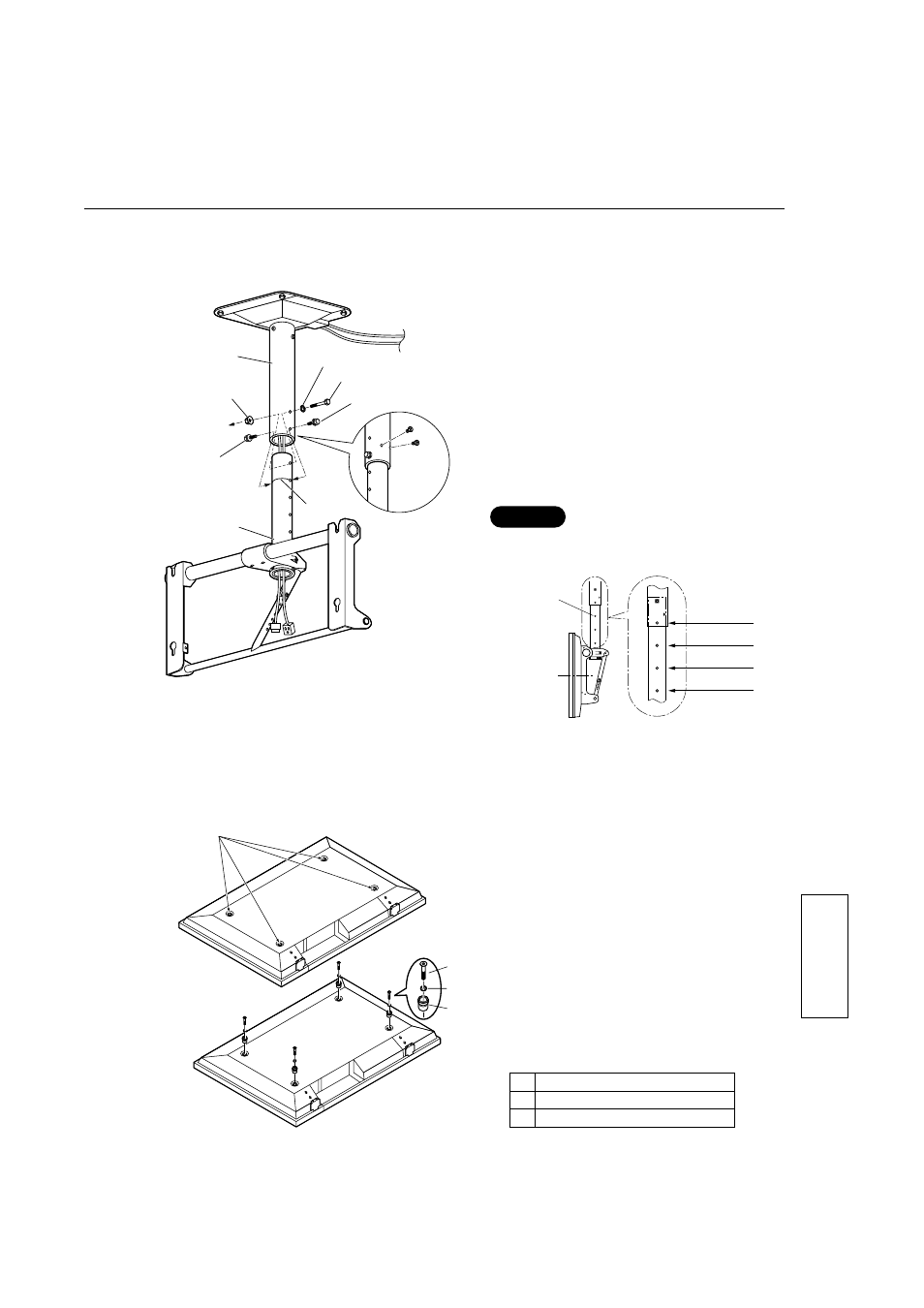

4. Fäst takupphängningsenheten (nedre delen).
• Vid justering av höjden bör högst 4 hål vara
synliga. (Den vita randen ska inte vara synlig.)
Anm.
Brickmutter
Fjäderbricka
Fästbult (M8-100)
Bult M8
(M8-12)
Dold
sida
Takupphängningsenhet
(övre del)
Monteringsskruv M8
Monteringsskruv M8
Vit rand
(Exempel)
Takupphängningsenhet
(nedre del)
Avstånd från
skärmens mitt
till taket
Skärmens
mitt
Höjdjusteringshål
1085mm
985mm
885mm
785mm
1. Anpassa höjdjusteringshålen för den
övre och undre delen till önskad höjd
och fäst åter på plats med
monteringsskruvarna M8.
2. För in fästbulten (M8-100) genom
fjäderbrickan och sedan genom det
översta hålet i röret. Fäst på plats med
brickmuttern (samtliga medföljer).
3. Spänn med två fästbultar (M8-12,
medföljer) så att den undre delen blir
orörlig.
5. Förbered skärmen.
Avlägsna de fyra bultarna.
①
②
③
①
②
③ Skålhuvudbult med sexkantsända
Tandad skålbricka
Isoleringsmellanlägg
1. Avlägsna de fyra bultarna på skärmens
baksida.
2. I vart och ett av de fyra bulthålen ska
du föra in en skålhuvudbult med
sexkantsända (M8-45), en tandad
skålbricka och ett isoleringsmellanlägg
(fyra vardera, samtliga medföljer). För
in såsom visas på bilden till vänster.
Installera isoleringsmellanläggen i skärmenheten.
Lägg skärmen med skärmsidan vänd nedåt på en mjuk filt och utför åtgärderna nedan.
