16
Nederlands

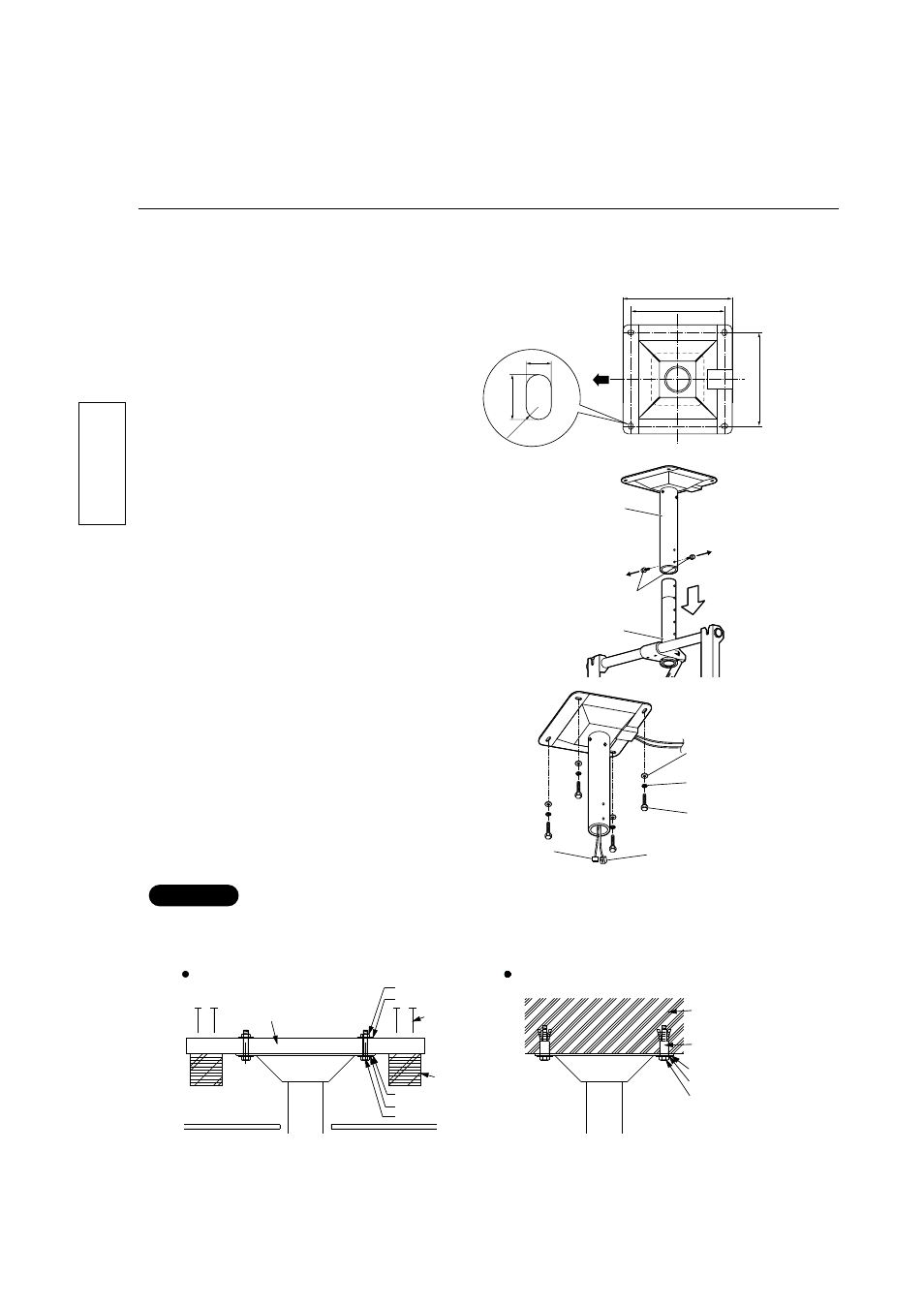

Deze plafondbevestiging weegt ongeveer 19 kg.
De display weegt ongeveer 33 tot 45 kg. Zie de
afbeelding rechts hiernaast en controleer of de
vier punten waaraan de plafondbevestiging en
display worden opgehangen dit gewicht kunnen
dragen. Als de installatieplaats niet sterk genoeg
is, moet u het plafond verstevigen voordat u de
plafondbevestiging en display gaat installeren.
300
300
350
Gaten voor montage aan plafond
Voorzijde
24
14
R7
Installatie
• Verstevig het plafond wanneer dit niet sterk genoeg is.
• Gebruik de juiste bouten (niet bijgeleverd) voor het materiaal waarvan het plafond is gemaakt.
• Zie de installatievoorbeelden voor houten en betonnen installatieplaatsen.
N o t e Opmerking
3. Monteer de plafondbevestiging
(bovenste gedeelte).
Platte vulring
(niet bijgeleverd)
Veerring
(niet bijgeleverd)
M12 bout
(niet bijgeleverd)
Geaard netstroom-verlengsnoer
(voorbeeld)
Signaalkabel
(voorbeeld)
1. Trek de bedrading door de pijp voordat u
het bovenste gedeelte monteert. Gebruik
een geaard netstroom- verlengsnoer (niet
bijgeleverd).
2. Maak gaten in het plafond voor het insteken van
M12 mm bouten. Ga te werk overeenkomstig de
structuur en het materiaal van het plafond.
Monteer het bovenste gedeelte met
inbusbouten (M12, niet bijgeleverd), platte
vulringen en veerringen.
1. Controleer de sterkte van de installatieplaats.
2. Maak de plafondbevestiging gereed.
Plafondbevestiging
(bovenste gedeelte)
M8 montageschroef
Plafondbevestiging
(onderste gedeelte)
• Verwijder de twee M8 montage-schroeven
uit de plafond-bevestiging en scheid het
bovenste en onderste gedeelte van de
eenheid.
Bout M12
Veerring
Platte vulring
Ankermoer of
krulplug (M12)
Beton
Installeren op een betonnen installatieplaats (voorbeeld) Installeren op een houten installatieplaats (voorbeeld)
Bout M12
Veerring
Platte vulring
Platte vulring
Moer
Balk
Bevestigingsplaat
(min. dikte: 40 mm)
Houten plafond
Steun
Eenheid: mm
