25
Italiano

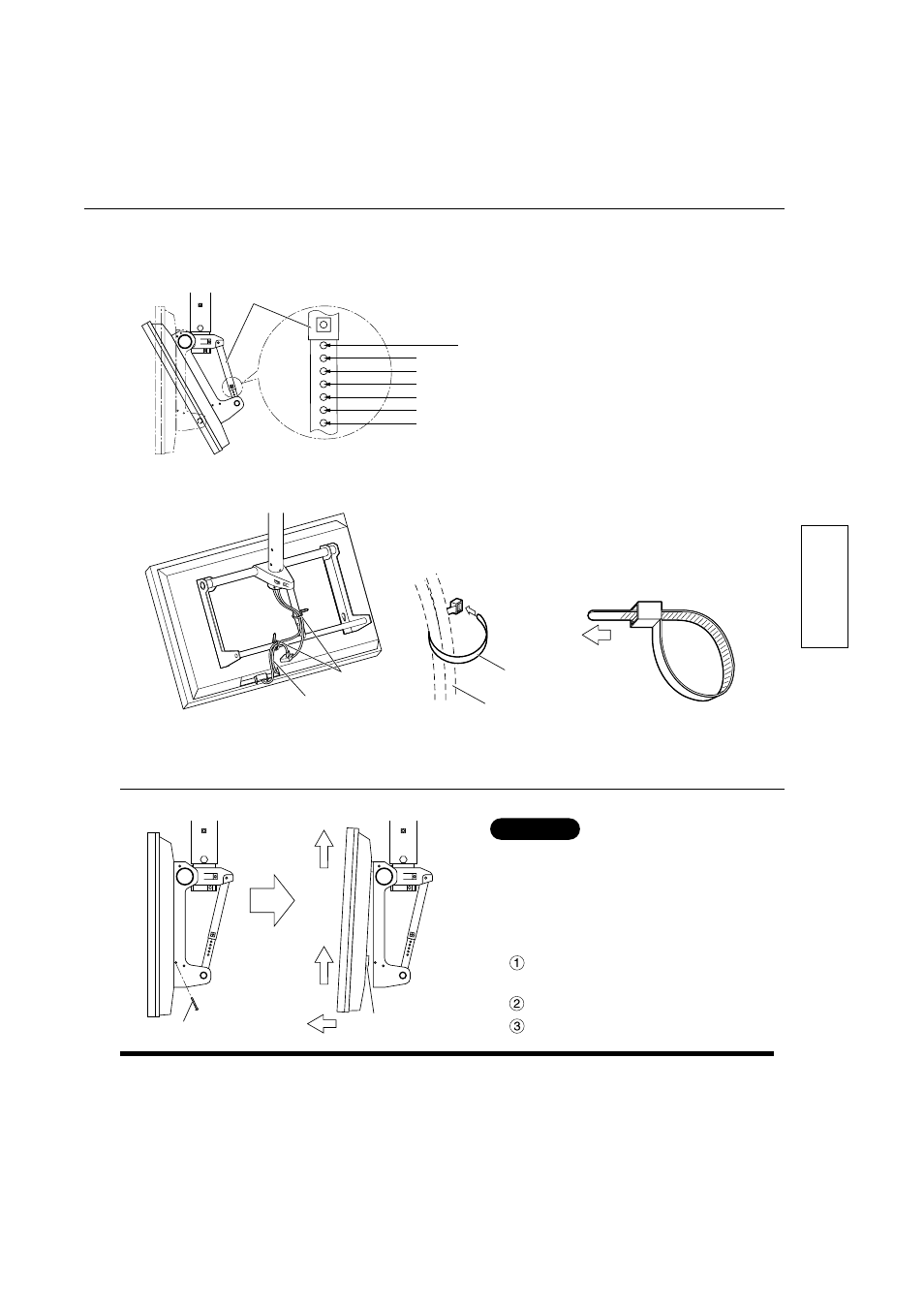

Rimozione dello schermo
10. Unire assieme i cavi.
Cavo
Fascetta fermafili
Fascetta fermafili
Cavo
Questa unità a soffitto può essere orientata a
scelta tra 7 angolazioni a partire da 0° fino a 30°,
con incrementi di 5°. L’impostazione di fabbrica è
0°. Se si desidera cambiare angolazione,
rimuovere dal tubo di collegamento le viti di
regolazione angolazione e regolare i fori di
regolazione angolazione nella posizione
desiderata. Dopo di che reinserire le viti.
9. Regolare l’angolazione dell’unità a soffitto.
Tubo di collegamento
Posizioni di
regolazione
angolazione
0 ° (verticale)
5 °
10 °
15 °
20 °
25 °
30 °
1. Rimuovere le due viti di fissaggio (M5)
che si trovano ai fianchi sinistro e
destro dell’unità a soffitto.
2. Sollevare la parte inferiore dello
schermo.
tirare in fuori
e sollevare all’insù. ②
①
③
Distanziatore
di isolamento
Vite di fissaggio (M5)
• Unire assieme i cavi collegati ai
terminali, sul retro dello schermo, e
fissarli in posizione usando una fascetta
fermafili.
• Prima di rimuovere lo schermo bisogna riportare
l’unità a soffitto in posizione verticale (angolo 0°).
Attenzione
