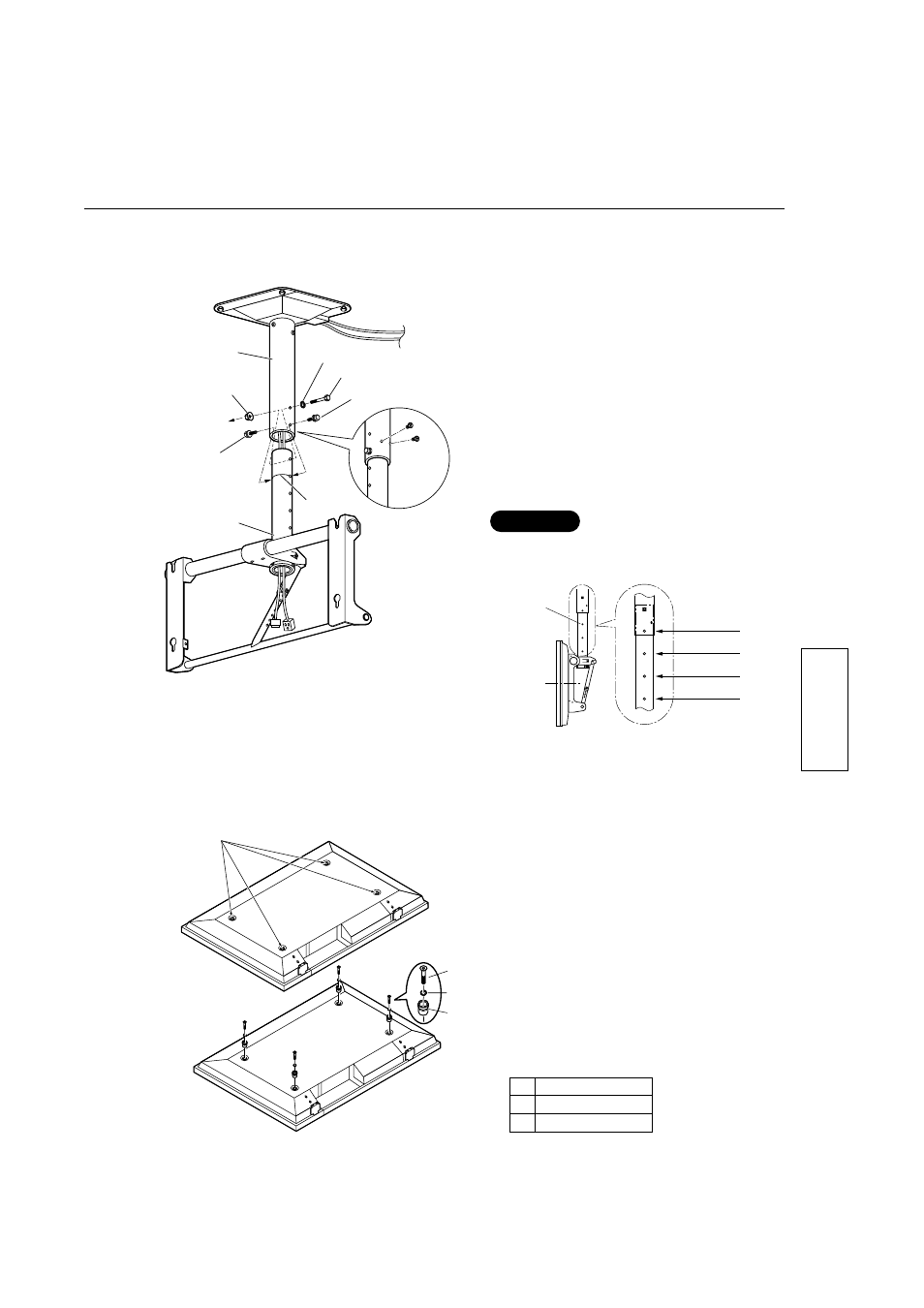

4. Fixez le support plafond (section inférieure).
• Lors du choix de la hauteur d’installation, tenez
compte de ce que 4 perçages au plus doivent être
visibles. (Le trait blanc ne doit pas être visible.)
Remarque
Écrou à embase
Rondelle ressort
Boulon de fixation (M8-100)
Boulon M8
(M8-12)
Côté
caché
Support plafond
(section supérieure)
Vis d’assemblage M8
Vis d’assemblage M8
Trait blanc
(Exemple)
Support plafond
(section inférieure)
Distance du
centre de l’écran
au plafond
Axe de
l’écran
Perçages
pour
réglage de
hauteur
1085mm
985mm
885mm
785mm
1. Placez les perçages de la section
supérieure en regard des perçages de la
section inférieure que vous souhaitez
utiliser compte tenu de la hauteur
d’installation désirée, puis assemblez les
deux pièces au moyen des vis M8.
2. Montez la rondelle ressort sur le boulon
(M8x100) puis engagez ce dernier dans le
perçage supérieur du tube. Posez l’écrou
à embase (fourni) et serrez.
3. Posez et serrez les deux boulons de
fixation (M8x12, fournis) de manière que la
section inférieure ne puisse pas bouger.
5. Préparez l’écran.
Retirez les quatre boulons.
①
②
③
①
②
③ Boulon six pans creux
Rondelle éventail
Entretoise isolante
1. Retirez les quatre boulons que porte
l’écran.
2. Dans chaque perçage, engagez un
boulon six pans creux (M8x45), avec
rondelle éventail et entretoise isolante
(quatre de chaque, fournis). Reportez-
vous à la figure de gauche.
Posez les entretoises isolantes sur l’écran.
Posez la face de l’écran sur une couverture ou un drap propres puis procédez de la manière
indiquée ci-dessous.
