Panasonic TYST05S - Manual (Page 37)

37
Espa
ñ
ol

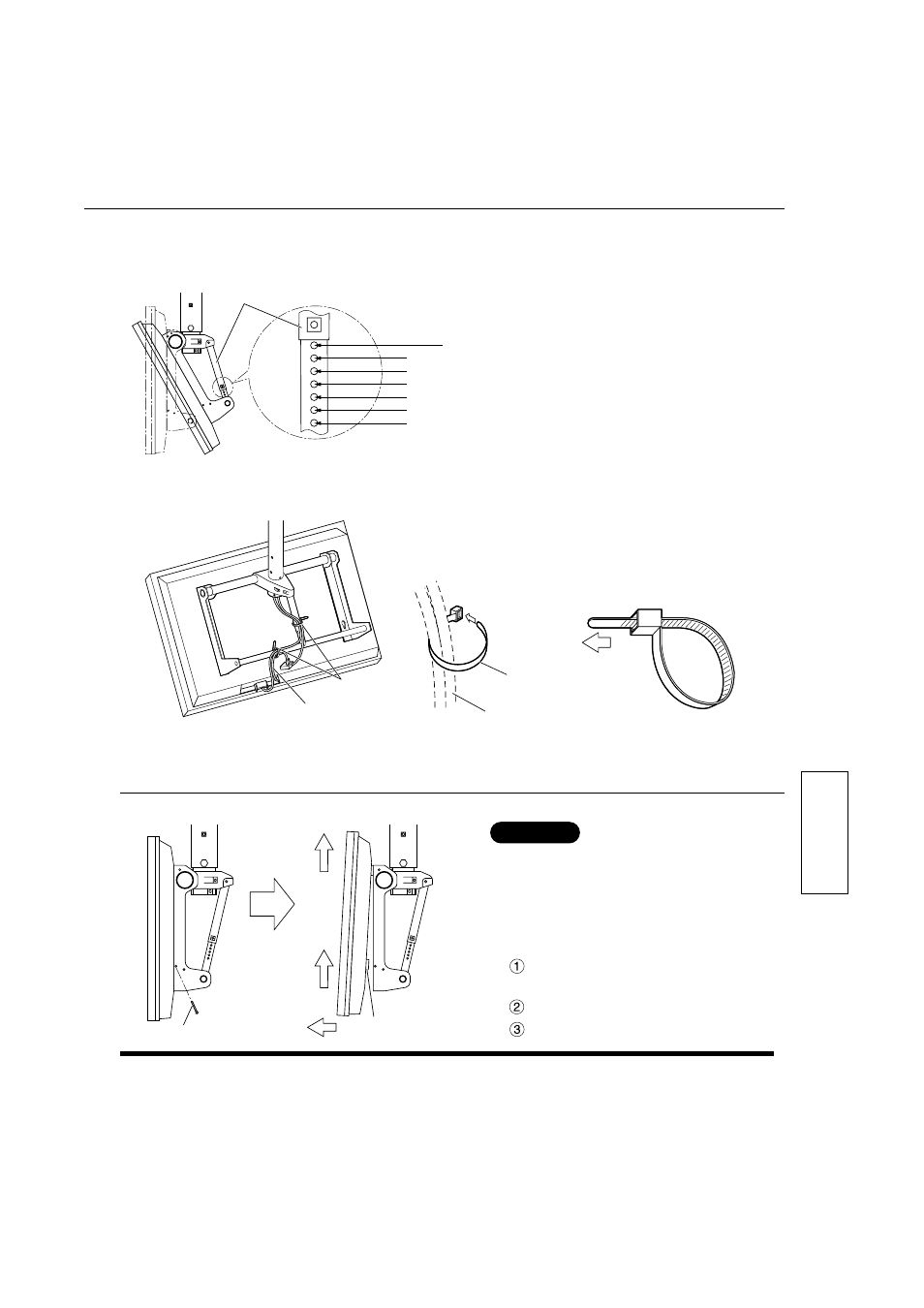

Retirada de la pantalla
10. Reúna los cables
Cable
Bandas de cables
Bandas de cables
Cable
Esta unidad de techo puede instalarse con 7
ángulos diferentes, de 0° a 30° en incrementos de
5°. El ajuste de fábrica es de 0°. Si usted desea
cambiar el ángulo, quite los tornillos de ajuste de
ángulo de la tubería de conexión y ajuste los
agujeros de ángulo en la posición deseada. Y
luego vuelva a insertar los tornillos.
9. Ajuste el ángulo de la unidad de techo.
Tubería de conexión
Posiciones de
los agujeros de
ajuste de ángulo
0 ° (vertical)
5 °
10 °
15 °
20 °
25 °
30 °
1. Quite los dos tornillos de fijación (M5)
de los lados derecho e izquierdo de la
unidad de techo.
2. Levante la parte inferior de la
pantalla.
tire hacia afuera
y levante. ②
①
③
Espaciador
aislado
Tornillo de fijación (M5)
• Reúna los cables conectados a los
terminales de la parte trasera de la
pantalla y fíjelos en su lugar con una
banda de cables.
• Cuando retire la pantalla, ponga primero la unidad
de techo a 0°.
Precaución
Matsushita Electric Industrial Co., Ltd
Central P.O. Box 288, Osaka 530-8692, Japón
Impreso en Japón
MS0600Y1
