12
Deutsch
Installation
②
②
Isolier-Abstandhalter
Nach
Nach
①
①

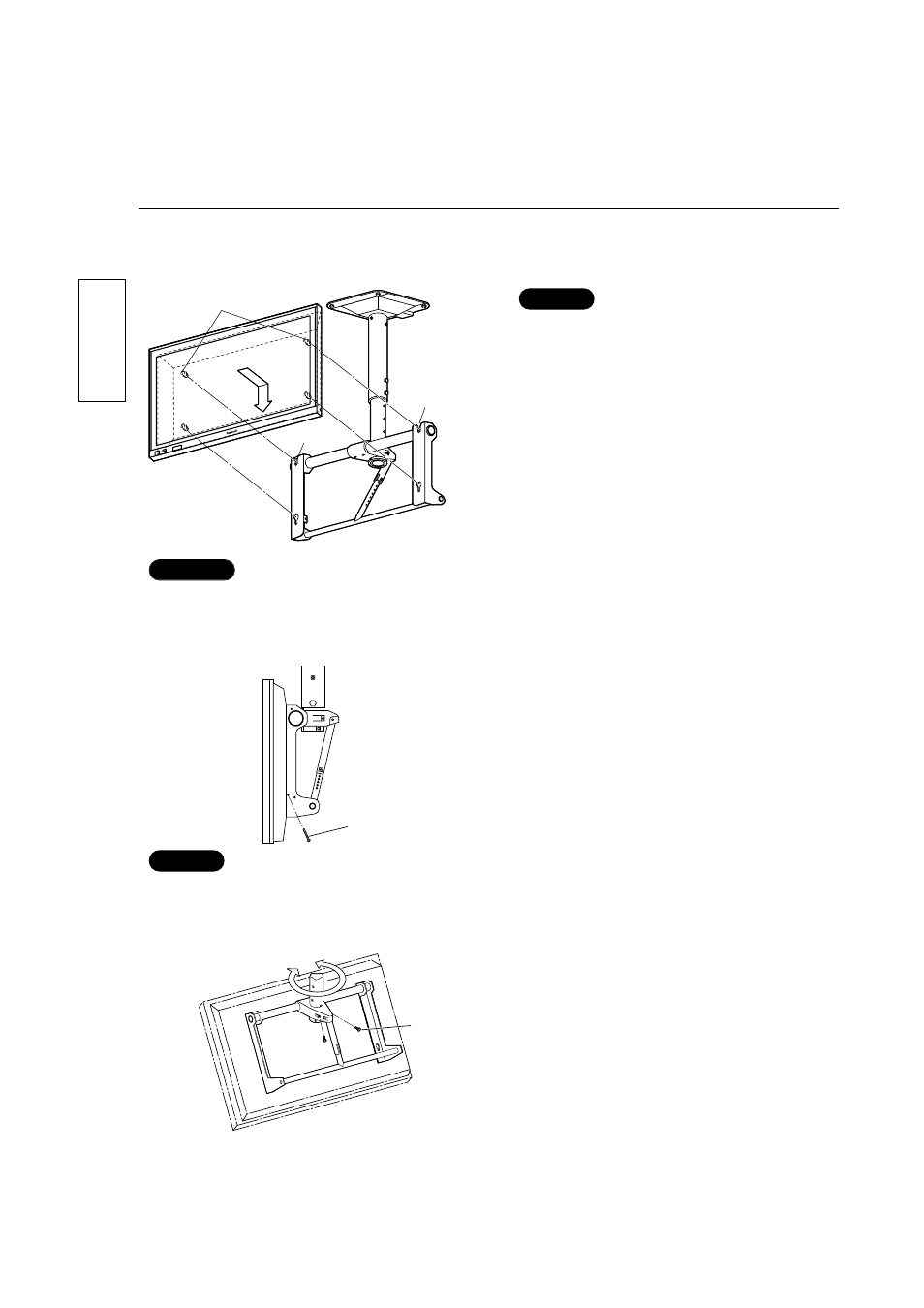

6. Das Display an der Deckeneinheit anbringen.
1. Die oberen Isolier-Abstandhalter des
Displays in die Deckeneinheit durch
Angleichen des Displays auf die Kerben
in der Deckeneinheit einsetzen und
dann das Display nach unten schieben.
2. Die unteren Isolier-Abstandhalter durch
leichtes Anheben des Displays
einsetzen und dann das Display nach
unten schieben.
• Beim Anbringen des Displays an der
Deckeneinheit sicherstellen, daß die
Deckeneinheit gerade ausgerichtet und nicht
schräg ist.
Hinweis
• Das Display nicht zuviel anheben. Dadurch kann es von der Deckeneinheit getrennt werden.
Vorsicht
7. Das Display befestigen.
Halteschrauben (M5), jeweils
eine für die linke und rechte Seite
• Die zwei Halteschrauben (M5,
mitgeliefert) in den entsprechenden
Löchern der Deckeneinheit (links und
rechts) anbringen.
8. Die Richtung der Deckeneinheit einstellen.
M8-Bolzen
(M8-20)
• Den Winkel des Displays einstellen und
dann das Display mit den Haltebolzen
(M8-20, mitgeliefert) befestigen.
• Die Halteschrauben links und rechts befestigen, um ein Herausgleiten des Displays aus der Deckeneinheit zu verhindern.
Hinweis
