Procedimiento de instalación
②
②
Espaciador aislante
Ranura
Ranura
①
①

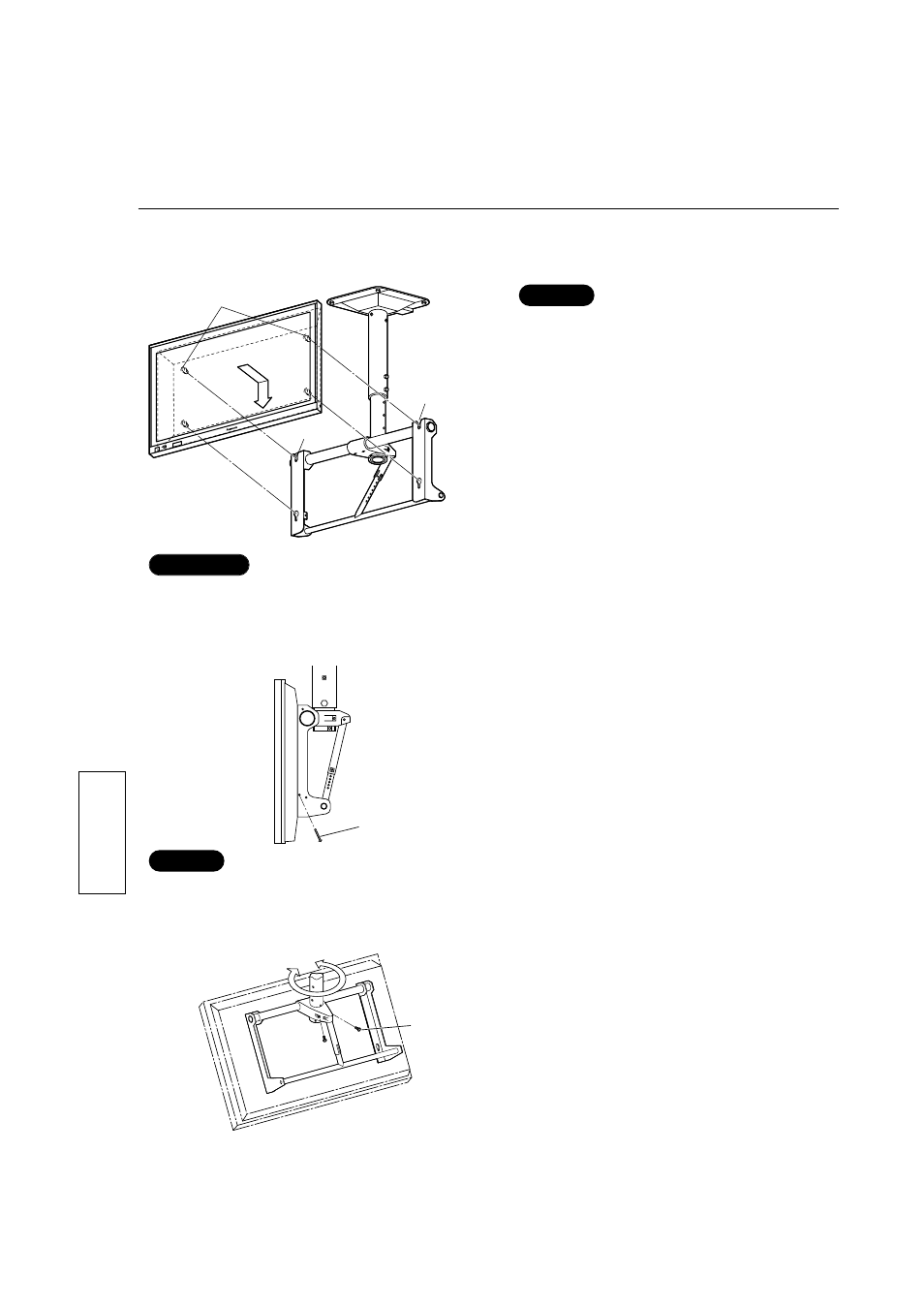

6. Monte la pantalla en la unidad de techo
1. Enganche los espaciadores aislantes
superiores de la pantalla en la unidad de
techo alineando la pantalla con las
ranuras de la unidad de techo y
deslizando la pantalla hacia abajo.
2. Inserte los espaciadores aislantes
inferiores levantando ligeramente la
pantalla, colocando los espaciadores
inferiores en los agujeros y luego bajando
la pantalla.
• Cuando monte la pantalla en la unidad de techo,
asegúrese de que la unidad de techo esté
derecha y no inclinada.
Nota
• No eleve demasiado la pantalla porque podría desengancharse de la unidad.
Precaución
7. Fije la pantalla.
Tornillo de fijación (M5), 1 en
cada lado derecho e izquierdo.
• Instale los dos tornillos de fijación (M5,
incluidos) en los agujeros correspondientes
de la unidad de techo (derecho e
izquierdo).
8. Ajuste la dirección de la unidad de techo.
Perno M8
(M8-20)
• Ajuste el ángulo de la pantalla y fíjela en
su lugar con dos pernos de fijación (M8-
20, incluidos).
• Instale los tornillos de fijación a la derecha y a la izquierda para impedir que la pantalla se deslice de la unidad de techo.
Nota
