47
Dansk

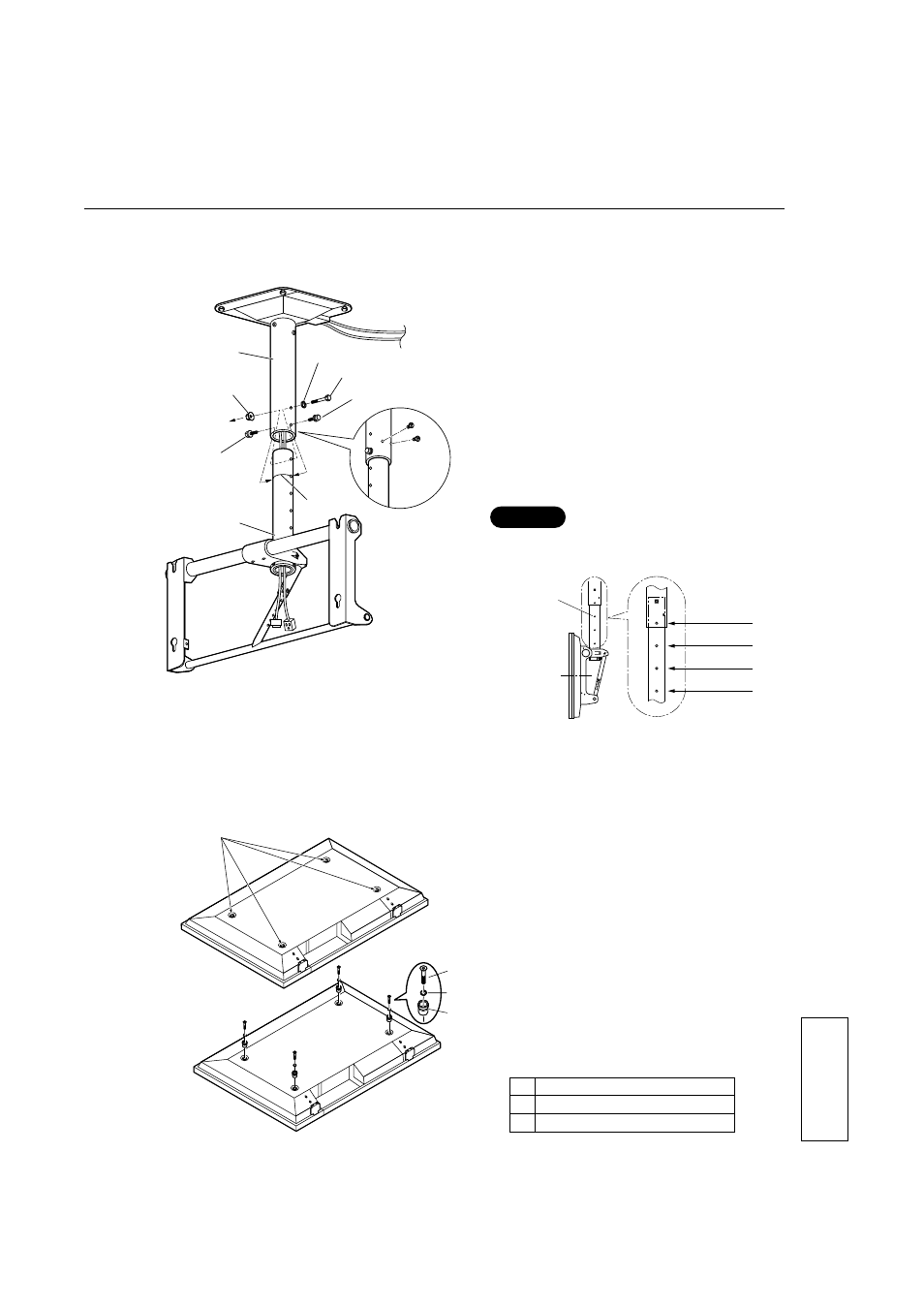

4. Påsæt loftophænget (nedre sektion)
• Når højden justeres, må der ikke være mere end 4
huller synlige. (Den hvide linie må ikke ses.)
Bemærk
Møtrik med flange
Fjederskive
Fastspændingsbolt (M8-100)
M8 bolt
(M8-12)
Skjult
side
Loftophæng
(øvre sektion)
M8 samleskrue
M8 samleskrue
Hvid linie
(Eksempel)
Loftophæng
(nedre sektion)
Afstand fra centrum
af plasmaskærmen
til loftet
Centrum af
plasmaskærmen
Højdejusteringshuller
1085mm
985mm
885mm
785mm
1. Ret højdejusteringshullerne på den
øvre og nedre sektion ind til den
ønskede højde, og lås på plads med to
M8 samleskruer.
2. Før fastspændingsbolten (M8-100)
gennem fjederskiven, og før dernæst
bolten gennem det øverste hul i røret.
Lås bolten på plads med møtrikken
med flange (alle dele medfølger).
3. Fastgør med de to fastspændingsbolte
(M8-12, medfølger), således at den
nedre sektion ikke kan bevæge sig.
5. Klargør skærmen
Fjern de fire bolte
①
②
③
①
②
③
Bolt med indvendig sekskantet
Tandskive
Isolerende mellemstykke
1. Fjern de fire bolte fra plasmaskærmen.
2. Anbring et isolerende mellemstykke, en
tandskive, og en bolt med indvendig
sekskantet kærv (M8-45) i hvert af de
fire bolthuller (fire styk af de
nødvendige dele følger med). Anbring
delene som illustreret i diagrammet til
venstre.
Montér de isolerende mellemstykker på plasmaskærmen.
Anbring plasmaskærmen med skærmen nedad på et rent tæppe eller lagen og følg
fremgangsmåden beskrevet herunder.
