13
Deutsch
Abnehmen des Displays
10. Die Kabel zusammenbinden.
Kabel
Kabelhalter
Kabelhalter
Kabel

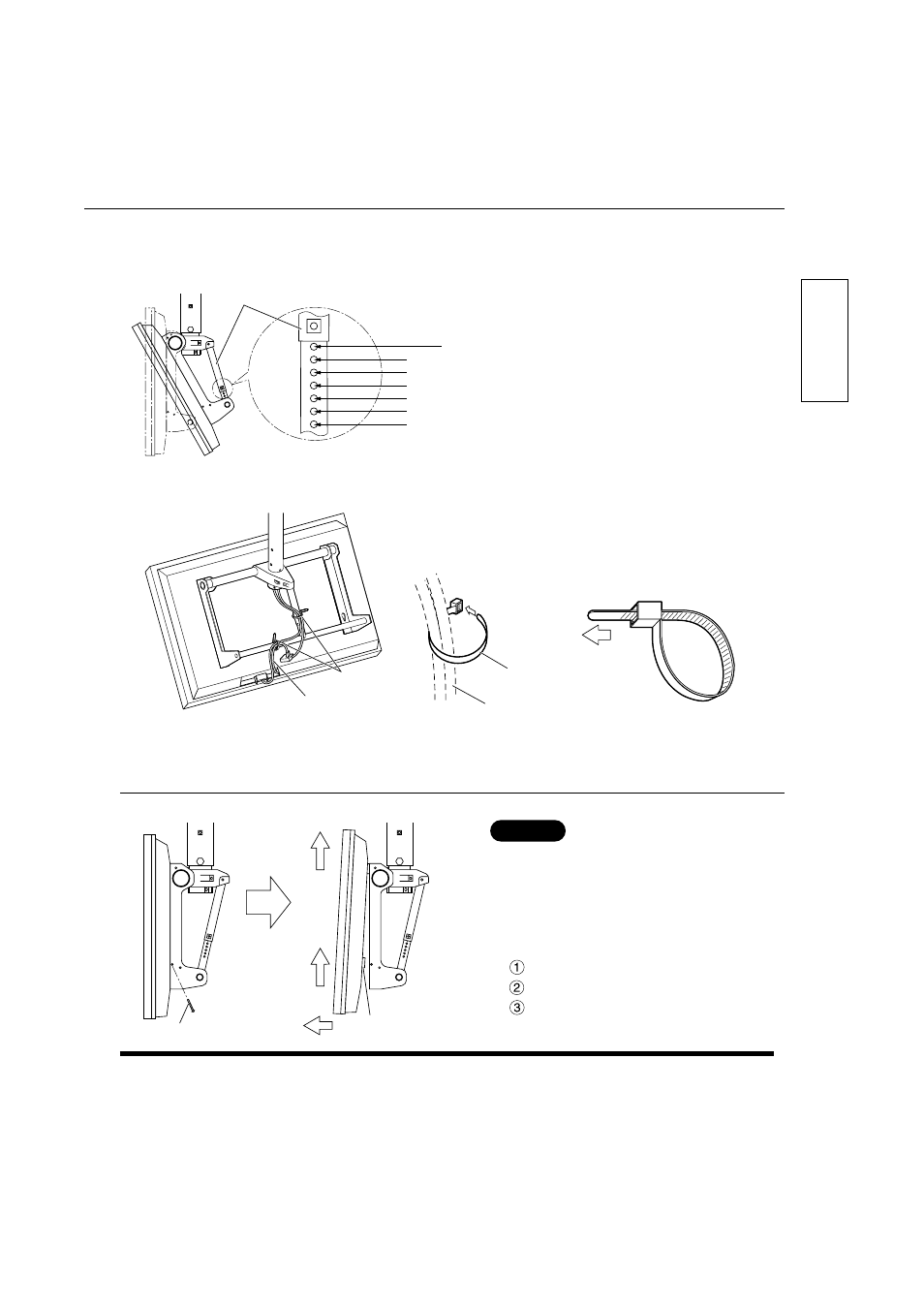

Die Deckeneinheit kann auf sieben Winkel von 0°
bis 30° in Abständen von 5° eingestellt werden.
Die Einstellung ab Werk ist 0°. Zur Änderung des
Winkels, zuerst die Winkeleinstell-Schraube vom
Verbindungsrohr entfernen und die Winkeleinstell-
Löcher auf die gewünschte Position einstellen.
9. Einstellung des Winkels der Deckeneinheit.
Verbindungsrohr
Position der
Winkeleinstell-
Löcher
0 ° (vertikal)
5 °
10 °
15 °
20 °
25 °
30 °
1. Die zwei Halteschrauben (M5) auf der
linken und rechten Seite der
Deckeneinheit entfernen.
2. Den unteren Teil des Displays anheben,
nach außen ziehen und
nach oben anheben.
②
①
③
Isolier-
Abstandhalter
Befestigungsschrauben (M5)
• Die an den Anschlüssen auf der
Rückseite des Displays angeschlossenen
Kabel zusammenbinden und mit dem
Kabelhalter befestigen.
• Zum Entfernen des Displays muß die
Deckeneinheit auf 0° zurückgestellt werden.
Vorsicht
Matsushita Electric Industrial Co., Ltd
Central P.O. Box 288, Osaka 530-8692, Japan
Gedruckt in Japan
MS0600Y1
