Denna takupphängningsenhet väger ca. 19 kg.
Skärmen väger ca. 33 till 45 kg. Studera bilden till
höger och försäkra dig om att de fyra punkterna
som ska bära takupphängningsen-heten och
skärmen verkligen kan bära den sammanlagda
vikten. Om stället ifråga ej är tillräckligt kraftigt
måste det förstärkas innan
takupphängningsenheten och skärmen installeras.
300
300
350
Takmonteringshål
Framsida
24
14
R7

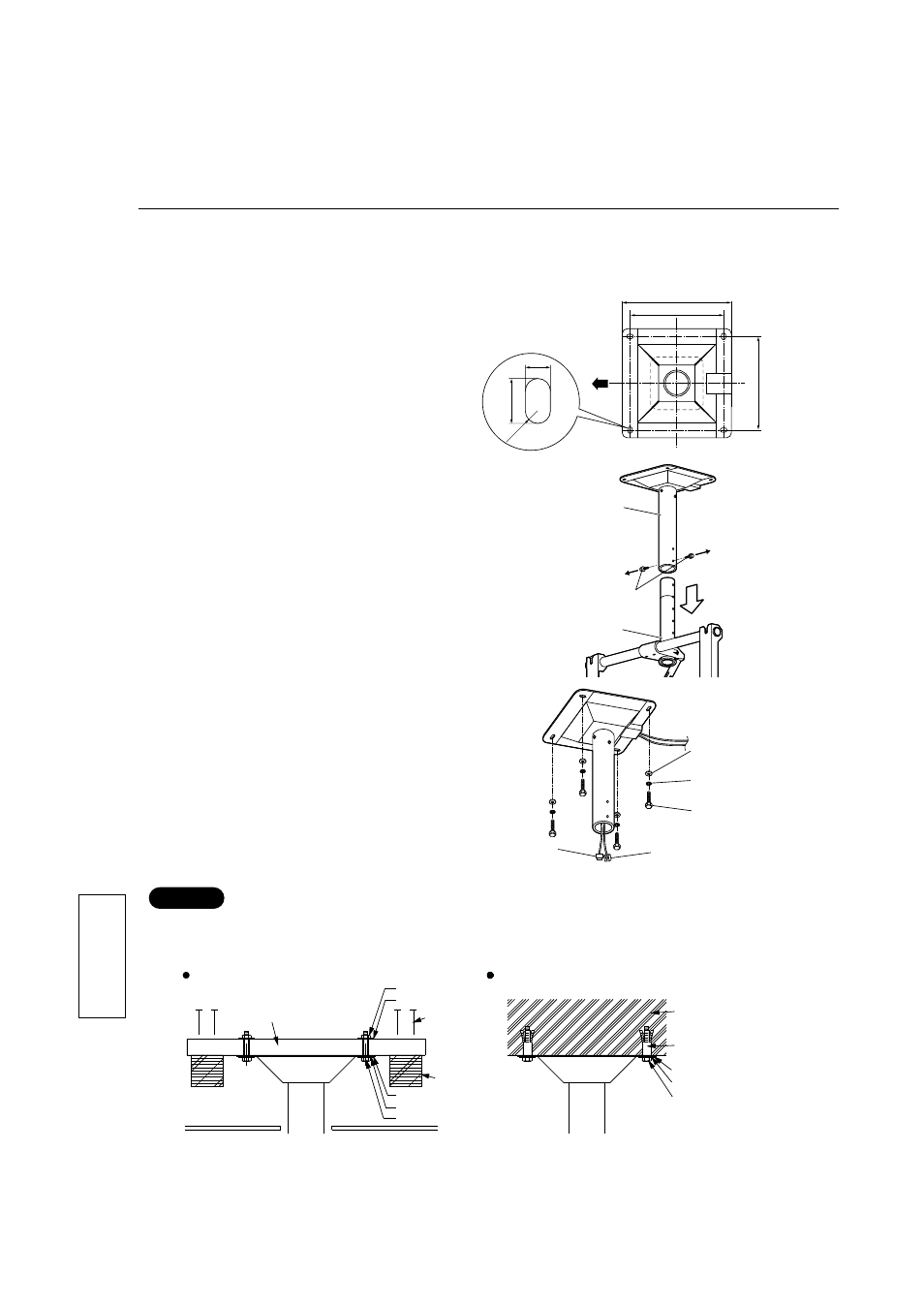

Monteringsprocedur
• Förstärk taket om det inte är tillräckligt kraftigt.
• Använd bultar som lämpar sig för byggmaterialet i taket (medföljer ej).
• Vi hänvisar till monteringsexemplen för träkonstruktion och betongkonstruktion.
N o t e
Anm.
3. Installera
takupphängningsenheten
(övre delen).
Flat bricka
(medföljer ej)
Fjäderbricka
(medföljer ej)
Bult M12
(medföljer ej)
Jordad nätförlängningskabel
(exempel)
Signalkabel
(exempel)
1. Före installation av den övre delen ska
ledningarna dras genom röret. Använd en
jordad nätförlängningskabel (medföljer ej).
2. Borra hål i taket med en metod som är
lämplig för byggmaterialet och för
isättning av M-bultar på 12 mm. Fäst den
övre delen med en sexkantsbult (M12,
medföljer ej), en flat bricka och en
fjäderbricka.
1. Kontrollera hållfastheten vid stället där enheten ska monteras.
2. Förbered takupphängningsenheten.
Takupphängningsenhet
(övre del)
Monteringsskruv M8
Takupphängningsenhet
(nedre del)
• Avlägsna de två monteringsskruvarna M8
från takupphängningsenheten och särskilj
dess övre och nedre del.
Enhet: mm
Bult M12
Fjäderbricka
Flat bricka
Ankarmutter eller
flänsad plugg (M12)
Betong
Montering i betongkonstruktion (exempel) Montering i träkonstruktion (exempel)
Bult M12
Fjäderbricka
Flat bricka
Flat bricka
Mutter
Bjälke
Monteringsplatta
(min. tjocklek 40 mm)
Takbräda
Spik
