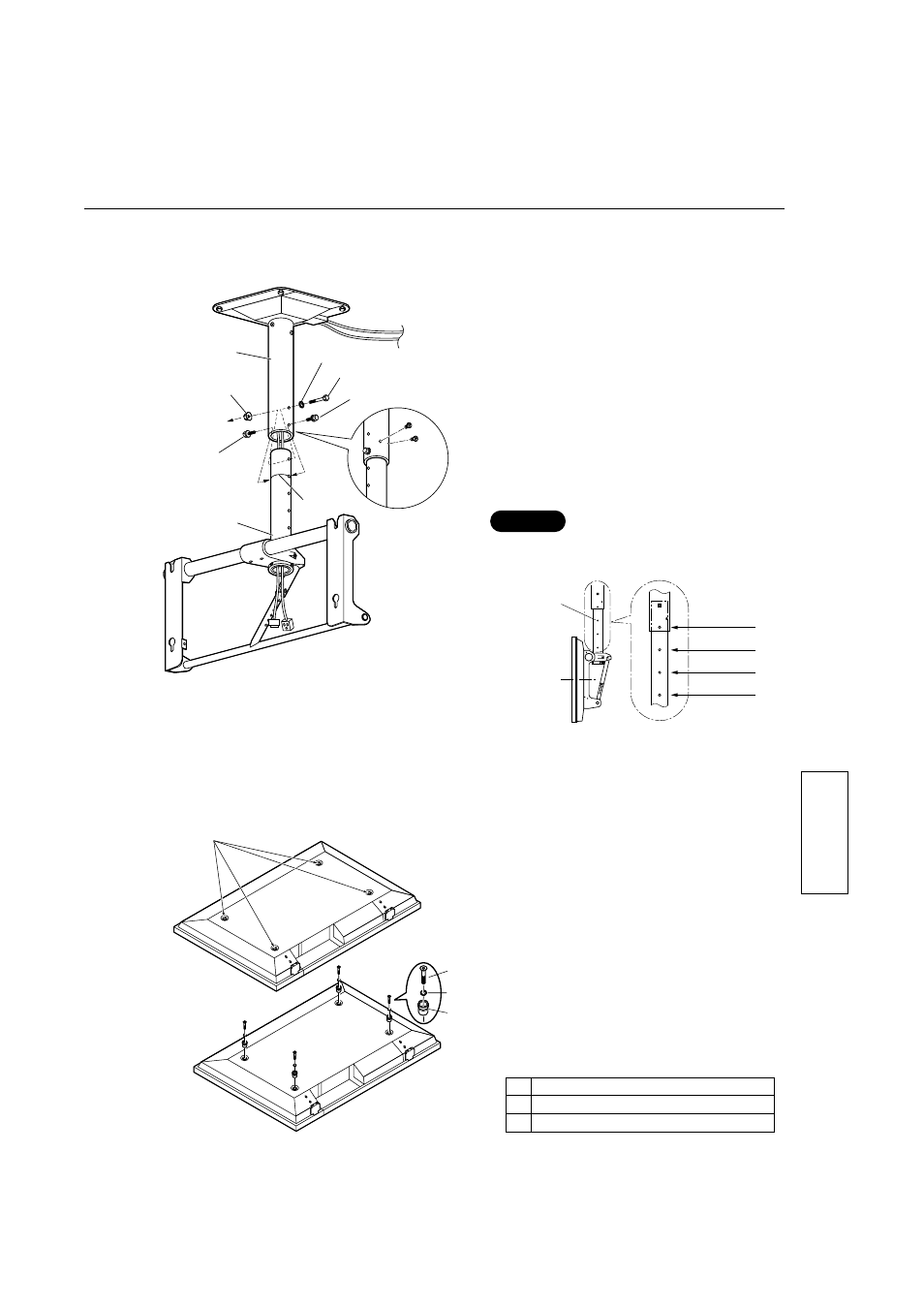

4. Instale la unidad de techo (sección inferior).
• Cuando ajuste la altura no deberán verse más de
4 agujeros. (La línea blanca no deberá verse.)
Nota
Tuerca de arandela
Arandela de resorte
Perno de fijación (M8-100)
Perno M8
(M8-12)
Lado
oculto
Unidad de techo
(sección superior)
Tornillo de montaje M8
Tornillo de montaje M8
Línea blanca
(Ejemplo)
Unidad de techo
(sección inferior)
Distancia del
centro de la
pantalla al techo
Centro de
la pantalla
Agujeros de
ajuste de altura
1085 mm
985 mm
885 mm
785 mm
1. Haga coincidir los agujeros de ajuste de
altura de las secciones superior e inferior
a la altura deseada y apriete las secciones
con dos tornillos de montaje M8.
2. Inserte el perno de fijación (M8-100) a
través de la arandela de resorte y luego
insértelo a través del agujero superior de
la tubería. Apriételo en su lugar con la
tuerca de arandela (todo incluido).
3. Apriete con dos pernos de fijación (M8-12
incluidos) para que la sección inferior no
se mueva.
5. Prepare la pantalla.
Quite los cuatro pernos.
①
②
③
①
②
③ Perno de cabeza avellanada con hueco hexagonal
Arandela dentada
Espaciador aislante
1. Quite los cuatro pernos de la pantalla.
2. En cada uno de los cuatro agujeros de
pernos, inserte un perno de cabeza
avellanada con hueco hexagonal (M8-
45), arandela dentada y espaciador
aislante (cuatro en total). Insértelos como
se muestra en el diagrama de la
izquierda.
Instale los espaciadores aislantes en la unidad de pantalla.
Ponga la pantalla hacia abajo sobre una manta o sábana limpia y siga los pasos detallados.
