34
Espa
ñ
ol
Esta unidad de techo pesa aproximadamente 19 kg.
La pantalla pesa aproximadamente entre 33 y 45 kg.

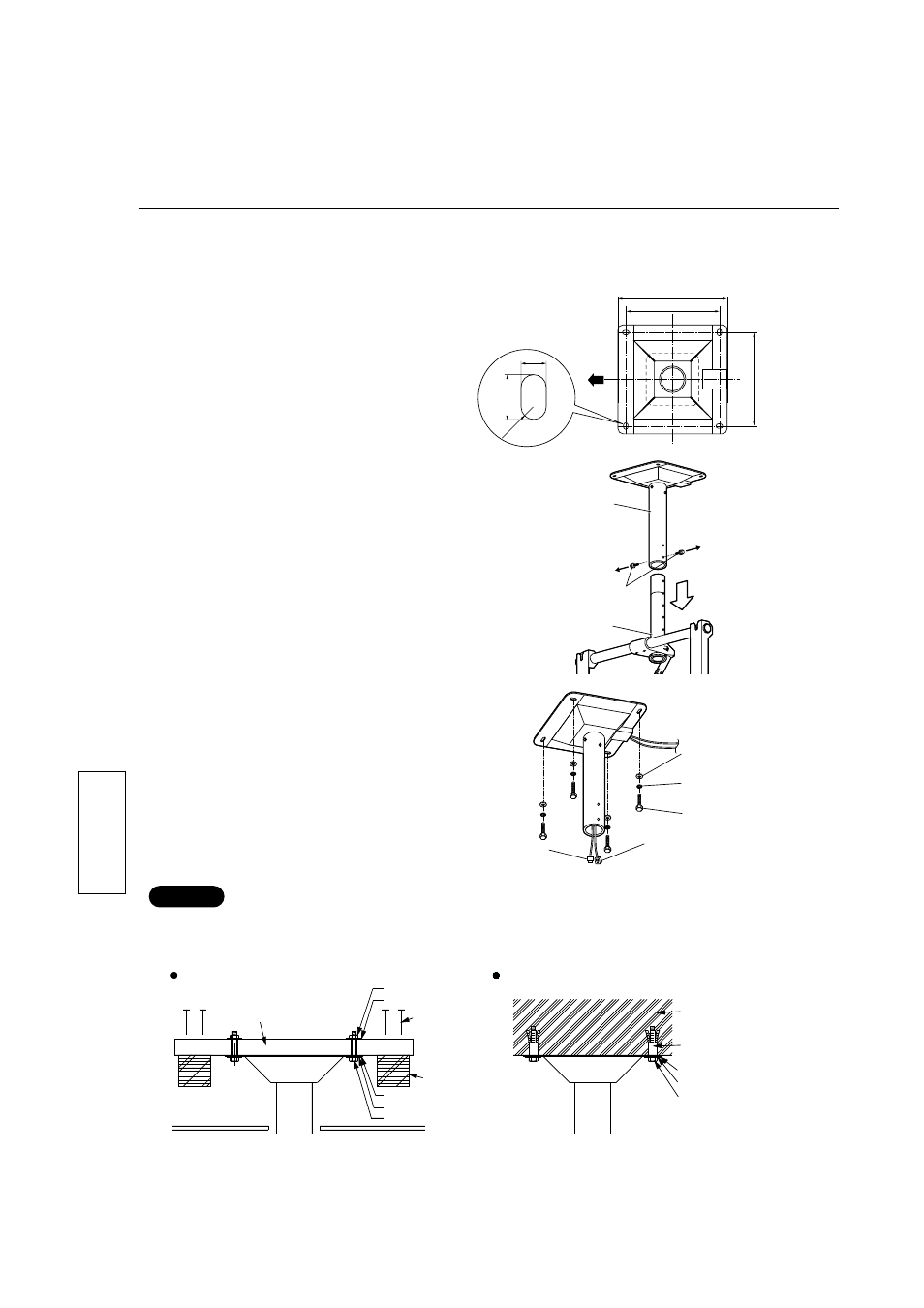

Consulte el diagrama de la derecha y confirme que
los cuatro puntos para montar la unidad de techo y
la pantalla sean capaces de aguantar este peso. Si
el lugar de instalación no es lo suficientemente
resistente, refuércelo antes de instalar la unidad de
techo y la pantalla.
300
300
350
Agujeros de
instalación en el techo
Parte
delantera
24
14
R7
Procedimiento de instalación
• Refuerce el techo si no es lo suficientemente resistente.
• Utilice pernos apropiados al material del techo (no suministrada).
• Consulte los ejemplos de instalación para estructuras de madera y estructuras de hormigón.
N o t e
Nota
3. Instale la unidad de techo
(sección superior)
Arandela plana
(no suministrada)
Arandela de resorte
(no suministrada)
Perno M12
(no suministrado)
Cable de extensión de
alimentación conectado
a tierra (ejemplo)
Cable de
señales
(ejemplo)
1. Antes de instalar la sección superior, tire del
cableado que pasa a través de la tubería.
Utilice un cable de extensión de alimentación
conectado a tierra (no suministrado).
2. Haga agujeros en el techo utilizando un
método apropiado a la estructura del techo, y
para introducir pernos de M12. Instale la
sección superior utilizando un perno de
cabeza hueca hexagonal (M12 no
suministrado), una arandela plana y una
arandela de resorte.
1. Compruebe la resistencia del lugar de instalación.
2. Prepare la unidad de techo.
Unidad de techo
(Sección superior)
Tornillo de montaje M8
Unidad de techo
(Sección inferior)
• Quite los dos tornillos de montaje M8 de la
unidad de techo y separe las secciones
superior e inferior de la unidad.
Unidades: mm
Perno M12
Arandela de resorte
Arandela plana
Tuerca de anclaje
o taco hendido (M12)
Hormigón
Instalación en una estructura de hormigón (ejemplo) Instalación en una estructura de madera (ejemplo)
Perno M12
Arandela de resorte
Arandela plana
Arandela plana
Tuerca
Viga
Chapa de montaje
(grosor mínimo de 40 mm)
Tablero del techo
Clavo
